비만수 개수로의 산업배수, 오수와 하수를 측정할 수 있는 유속수위연산식 현장용 유량계

비만수 개수로의 산업배수, 오수와 하수 측정 용도

침입, 유입수 분석, 하수 침입수 모니터링, 수로 선정을 위한 측정, 산업배출수 모니터링, 저장용량을 가진 하수관 선정에 사용, 관경 150mm ∼1000mm 적용 가능, 유속, 수위, 유량, 일시별 측정값 저장, RS232 인터페이스를 사용한 자료 다운로드기능, 그래픽이 포함된 LCD 표시부 적용, IP66 등급의 Waterproof 외장
CE manufacturers declaration (73/23/EEC and 93/68/EEC)

비만수 개수로의 산업배수, 오수와 하수를 측정할 수 있는 유속수위연산식 휴대형 유량계

비만수 개수로의 산업배수, 오수와 하수 측정 용도

침입, 유입수 분석, 하수 침입수 모니터링, 수로 선정을 위한 측정, 산업배출수 모니터링, 저장용량을 가진 하수관 선정에 사용, 관경 150mm ∼1000mm 적용 가능, 유속, 수위, 유량, 일시별 측정값 저장, RS232 인터페이스를 사용한 자료 다운로드기능, 그래픽이 포함된 LCD 표시부 적용, IP66 등급의 Waterproof 외장

휴대용 전자기식 개수로 유량계는 파라데이 법칙을 기반으로 설계된 유속-면적 기반 유량 측정 장치로, 다양한 채널 형상의 흐름을 정밀하게 모니터링하며 ±2.5%의 정확도를 제공합니다.

도시 수자원 관리, 농업용 관개 채널, 폐수 유입/배출 모니터링, 홍수 방출 게이트 유량 측정, 환경 보전 연구

다용도 유량 측정: 개수로, 폐수 처리, 농업용 관개 등 다양한 분야에서 활용 가능.
정확도 향상: 유속 ±1.5%, 수위 ±1.0%, 유량 ±2.5%.
광범위한 적용성: 채널 폭 ≥ 0.2m, 깊이 ≥ 0.1m에서 사용 가능.
고급 통신 기능: RS485 인터페이스를 통해 데이터 업로드 가능(모바일, PC 지원).
실시간 및 누적 데이터: 날짜, 수위, 순간 유량, 누적 유량 동시 표시.
데이터 보존: 3년간의 기록 조회 및 보관 가능.
내구성 강화: IP67 방수 등급으로 야외 환경에서 안정적인 작동 보장.
휴대성과 에너지 효율: 3.6V 리튬 배터리 사용, 경량 설계.

개수로관거 이동식 초음파 유량계

오폐수 측정 및 모니터링,오폐수 유입 및 유출 정보수집 등

비만수 관로
하수 휴대용 유량계
90일간의 측정값 저장

Q-Tracker 다음과 같은 응용분야의 공중 하수도 및 지하수로 자료 수집에 적합한 계기입니다.
① 침수량 및 유입량 분석
② 공업 배출수 측정
③ 종합 하수 범람 연구
④ Collection 시스템 관리
⑤ Storm Water 유량 측정
⑥ 하수 시스템 평가 조사

Q-Tracker는 자체 내장, 밧데리 전원의 유량 기록 모니터 시스템으로써 공중 하수도 또는 지하수로에서의 유량 측정 및 기록을 위한 장치입니다. Q-Tracker는 유체의 속도 및 깊이를 측정하여 내부에 장착된 자료 기록기에 이러한 값들을 저장합니다. 휴대용 PC를 연결하여 손쉽게 저장 자료를 검색하고 분석할 수 있습니다. 맨홀 바깥쪽에서 계기의 설치 및 탈착이 용이하기 때문에, 일시적인 현장 조사에 있어서 매우 유용한 유량계입니다. 전자장치, 전원 공급 장치, 통신 회로등은 튼튼한 폴리프로필렌 외장으로 보호되어 있어 침수환경에서 장기간 사용이 가능합니다.

수위계
다양한 출력
4-20 mA, RS232
데이터로거 내장(113일)

수위측정, 최대50 feet(15m)까지 프로그램으로 설정할 수 있다.
다양한 출력 (4-20 mA, RS232, 2개의 릴레이)
최대 50 feet (15m) 까지 수위 측정
유량값을 저장하는 데이터 로깅 기능 (5분 간격으로 최대 113일간)
비접촉식 센서
지속적인 자기진단 기능
안정적인 측정
유지 및 보수시에 자기진단 기능을 이용하여 간단히 점검 가능
3년의 최대 Warranty 기간

초음파 개수로 유량계
다양한 출력,
4-20 mA, RS232, 데이터로거 내장(44,000포인트), 모든 개수로 유량계

일반적으로 개수로에서의 유량 측정을 위해 사용됩니다. Parshall, 맨홀, Lagco 등과 같은 수로와 삼각위어와 같은 각종위어에서도 적용할 수 있도록 된 강력한 내부 프로그램을 가지고 있습니다. 또한 구성 단위는 주문 생산된 현장에 맞도록 16개 지점의 수위(H)에 따른 유량(Q)의 연산자료를 저장할 수 있는 기능을 갖고 있습니다.

개수로 형태의 어떠한 현장에도 적용가능한 프로그램 채택(ASTM)
Pashall flumes, Manhole flumes, Palmer Bowlus flumes, Trapezoidal flumes, H flumes, V Notch weirs, V Notch weirs, Contracted weirs, Suppressed weirs, Cipoletti weirs, Open flow nozzles, Kennison nozzles, Mannings circular, Mannings rectangular, Special H/Q 등 70개 이상의 프로그램으로 저장된 유량방정식을 이용하며, 수위측정의 경우 최대 24m(옵션)까지 프로그램으로 설정할 수 있다.
듀얼채널 측정(유량계 하나로 두 곳의 유량, 수위 측정)
다양한 출력 (4-20 mA, 5 relays, RS232)
유량값을 저장하는 데이터 로깅 기능 (44,000 points)
비접촉식 센서
지속적인 자기진단 기능
안정적인 측정
유지 및 보수시에 자기진단 기능을 이용하여 간단히 점검 가능

개수로유량계(2채널)
다양한 개수로에 적용
다양한 출력
(2)4-20 mA, RS232, RS485, 데이터로거 내장(113일)

일반적으로 개수로에서의 유량 측정을 위해 사용됩니다. Parshall, 맨홀, Lagco 등과 같은 수로와 삼각위어와 같은 각종위어에서도 적용할 수 있도록 된 강력한 내부 프로그램을 가지고 있습니다. 또한 구성 단위는 주문 생산된 현장에 맞도록 16개 지점의 수위(H)에 따른 유량(Q)의 연산자료를 저장할 수 있는 기능을 갖고 있습니다.

개수로 형태의 어떠한 현장에도 적용가능한 프로그램 채택(ASTM)
Pashall flumes, Manhole flumes, Palmer Bowlus flumes, Trapezoidal flumes, H flumes, V Notch weirs, V Notch weirs, Contracted weirs, Suppressed weirs, Cipoletti weirs, Open flow nozzles, Kennison nozzles, Mannings circular, Mannings rectangular, Special H/Q 등 70개 이상의 프로그램으로 저장된 유량방정식을 이용
듀얼채널 측정
다양한 출력
유량값을 저장하는 데이터 로깅 기능 (5분 간격으로 최대 113일간)
비접촉식 센서
지속적인 자기진단 기능
안정적인 측정
유지 및 보수시에 자기진단 기능을 이용하여 간단히 점검 가능

개수로유량계
다양한 개수로에 적용
다양한 출력
4-20 mA, RS232, 데이터로거 내장(113일)

일반적으로 개수로에서의 유량 측정을 위해 사용됩니다. Parshall, 맨홀, Lagco 등과 같은 수로와 삼각위어와 같은 각종위어에서도 적용할 수 있도록 된 강력한 내부 프로그램을 가지고 있습니다. 또한 구성 단위는 주문 생산된 현장에 맞도록 16개 지점의 수위(H)에 따른 유량(Q)의 연산자료를 저장할 수 있는 기능을 갖고 있습니다.

개수로 형태의 어떠한 현장에도 적용가능한 프로그램 채택(ASTM)
Pashall flumes, Manhole flumes, Palmer Bowlus flumes, Trapezoidal flumes, H flumes, V Notch weirs, V Notch weirs, Contracted weirs, Suppressed weirs, Cipoletti weirs, Open flow nozzles, Kennison nozzles, Mannings circular, Mannings rectangular, Special H/Q 등 70개 이상의 프로그램으로 저장된 유량방정식을 이용
듀얼채널 측정
다양한 출력
유량값을 저장하는 데이터 로깅 기능 (5분 간격으로 최대 113일간)
비접촉식 센서
지속적인 자기진단 기능
안정적인 측정
유지 및 보수시에 자기진단 기능을 이용하여 간단히 점검 가능

개수로유량계
다양한 개수로에 적용
다양한 출력
(2)4-20 mA, RS232, RS485, 데이터로거 내장(113일)

일반적으로 개수로에서의 유량 측정을 위해 사용됩니다. Parshall, 맨홀, Lagco 등과 같은 수로와 삼각위어와 같은 각종위어에서도 적용할 수 있도록 된 강력한 내부 프로그램을 가지고 있습니다. 또한 구성 단위는 주문 생산된 현장에 맞도록 16개 지점의 수위(H)에 따른 유량(Q)의 연산자료를 저장할 수 있는 기능을 갖고 있습니다.

개수로 형태의 어떠한 현장에도 적용가능한 프로그램 채택(ASTM)
Pashall flumes, Manhole flumes, Palmer Bowlus flumes, Trapezoidal flumes, H flumes, V Notch weirs, V Notch weirs, Contracted weirs, Suppressed weirs, Cipoletti weirs, Open flow nozzles, Kennison nozzles, Mannings circular, Mannings rectangular, Special H/Q 등 70개 이상의 프로그램으로 저장된 유량방정식을 이용
듀얼채널 측정
다양한 출력
유량값을 저장하는 데이터 로깅 기능 (5분 간격으로 최대 113일간)
비접촉식 센서
지속적인 자기진단 기능
안정적인 측정
유지 및 보수시에 자기진단 기능을 이용하여 간단히 점검 가능

수위계/유량계
다양한 출력
4-20 mA, RS232, 데이터로거 내장(113일)
모든 개수로 유량계

일반적으로 개수로에서의 유량 측정을 위해 사용됩니다. Parshall, 맨홀, Lagco 등과 같은 수로와 삼각위어와 같은 각종위어에서도 적용할 수 있도록 된 강력한 내부 프로그램을 가지고 있습니다. 또한 구성 단위는 주문 생산된 현장에 맞도록 16개 지점의 수위(H)에 따른 유량(Q)의 연산자료를 저장할 수 있는 기능을 갖고 있습니다.

개수로 형태의 어떠한 현장에도 적용가능한 프로그램 채택(ASTM)
Pashall flumes, Manhole flumes, Palmer Bowlus flumes, Trapezoidal flumes, H flumes, V Notch weirs, V Notch weirs, Contracted weirs, Suppressed weirs, Cipoletti weirs, Open flow nozzles, Kennison nozzles, Mannings circular, Mannings rectangular, Special H/Q 등 70개 이상의 프로그램으로 저장된 유량방정식을 이용하며, 수위측정의 경우 최대50 feet(15m, FB3 option)까지 프로그램으로 설정할 수 있다.
듀얼채널 측정(유량계 하나로 두 곳의 유량, 수위 측정)
다양한 출력 (4-20 mA, 2 relays, 옵션(5 relays))
최대 50 feet (15m, option FB3) 까지 수위 측정
유량값을 저장하는 데이터 로깅 기능 (5분 간격으로 최대 113일간)
비접촉식 센서
지속적인 자기진단 기능
안정적인 측정
유지 및 보수시에 자기진단 기능을 이용하여 간단히 점검 가능

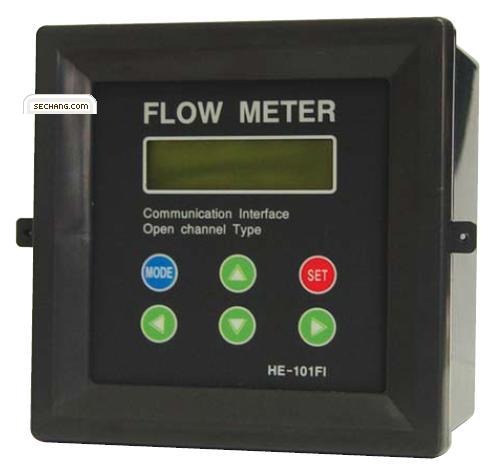

Microprocessor type Open Channel Flowmeter(초음파식)

기준수로(Parshall Flume, Weir)를 통과하는 물의 높이(H)를 Float Sensor 또는 Ultrasonic Sensor 또는 Pressure Sensor로 검지하여 Microprocessor에 의한 연산처리과정을 거쳐 적산유량, 적산시간, 순간수위, 순간유량을 연속적으로 표시하고 일 측정치 Memory 기능 및 Pulse output, 20mA output 등 다양한 기능을 내장한 High Tech Flowmeter 입니다.

- Auto zero, Auto span 기능: 간단한 key 조작만으로도 zero, span setting 이 가능
- Data backup: 이전 일분의 유량이 일일단위로 저장되어 필요시 간단한 key 조작만으로도 확인 가능(m3/day, 7day, 시작일시 memory 기능)
- Compact한 구조: meter와 transmitter를 분리 제작하여 부식성가스,습기,수온 등에 의한 오작동을 방지하여 신뢰성을 높였으며, SUS, Aluminium, 강화플라스틱, FRP 등 내부식성 자재사용으로 기기수명 연장 및 유지보수가 쉬운 구조로 제작
- 광범위한 설치장소: meter와 transmitter 간 연결이 2Km이내로서 중앙감시실 또는 현장 local panel을 사용함으로써 설치시 더욱 편리하게 사용 가능
- Communication: 4-20mA DC, Pulse, RS232 신호출력으로 Recorder, Printer, Computer, Data Logger, TMS 등 필요에 따라 선택하여 사용가능
- 6 key Control 기능

Parshall Flume용
유량 측정
정밀도 및 내구성 우수

일반적으로 규격수로인 파샬플륨에 적용합니다.

HF-800 유량계는 개수로에서 측정할 수 있는 유량계입니다. 순간유량과 적산을 동시에 표시합니다. 파샬플륨에 적용합니다.

Microprocessor type Open Channel Flowmeter
(Float식)

기준수로(Parshall Flume, Weir)를 통과하는 물의 높이(H)를 Float Sensor 또는 Ultrasonic Sensor 또는 Pressure Sensor로 검지하여 Microprocessor에 의한 연산처리과정을 거쳐 적산유량, 적산시간, 순간수위, 순간유량을 연속적으로 표시하고 일 측정치 Memory 기능 및 Pulse output, 20mA output 등 다양한 기능을 내장한 High Tech Flowmeter 입니다.

- Auto zero, Auto span 기능: 간단한 key 조작만으로도 zero, span setting 이 가능
- Data backup: 이전 일분의 유량이 일일단위로 저장되어 필요시 간단한 key 조작만으로도 확인 가능(m3/day, 7day, 시작일시 memory 기능)
- Compact한 구조: meter와 transmitter를 분리 제작하여 부식성가스,습기,수온 등에 의한 오작동을 방지하여 신뢰성을 높였으며, SUS, Aluminium, 강화플라스틱, FRP 등 내부식성 자재사용으로 기기수명 연장 및 유지보수가 쉬운 구조로 제작
- 광범위한 설치장소: meter와 transmitter 간 연결이 2Km이내로서 중앙감시실 또는 현장 local panel을 사용함으로써 설치시 더욱 편리하게 사용 가능
- Communication: 4-20mA DC, Pulse, RS232 신호출력으로 Recorder, Printer, Computer, Data Logger, TMS 등 필요에 따라 선택하여 사용가능
- 6 key Control 기능

각종 수로(Parshall Flume),위어 등과 같은
정격 수로 유량 측정
정밀도 및 내구성 우수

일반적으로 개수로에서의 유량 측정을 위해 사용됩니다. Parshall, 맨홀, Lagco 등과 같은 수로와 삼각위어와 같은 각종위어에서도 적용할 수 있도록 된 강력한 내부 프로그램을 가지고 있습니다. 또한 구성 단위는 주문 생산된 현장에 맞도록 16개 지점의 수위(H)에 따른 유량(Q)의 연산자료를 저장할 수 있는 기능을 갖고 있습니다.

개수로 형태의 어떠한 현장에도 적용가능한
프로그램 채택
내장된 온도 보상 기능
정전시 배터리 전지를 사용한 메모리 유지
비접촉식 센서
지속적인 자기진단 기능
안정적인 측정
유지 및 보수시에 자기진단 기능을 이용하여
간단히 점검 가능
