  저울/기타계측기 >> 개수로 유량계 >> 휴대형    모델 : VHQ-500SP

소비자 가격 : 제품 변경되었습니다.

재고여부 : 60일 이내

배 송 료 : 당사(선불), 고중량 제품 제외

담 당 자 : 계측센서기술영업부 02-6292-1000

제품사양 기술사양 제품문의

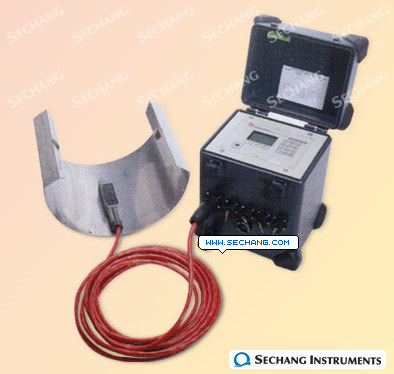

제품사진


제품상세정보 제품사양 기술자료 제품Q&A 배경
특징
비만수 개수로의 산업배수, 오수와 하수를 측정할 수 있는 유속수위연산식 휴대형 유량계

적용분야
비만수 개수로의 산업배수, 오수와 하수 측정 용도

기능
침입, 유입수 분석, 하수 침입수 모니터링, 수로 선정을 위한 측정, 산업배출수 모니터링, 저장용량을 가진 하수관 선정에 사용, 관경 150mm ∼1000mm 적용 가능, 유속, 수위, 유량, 일시별 측정값 저장, RS232 인터페이스를 사용한 자료 다운로드기능, 그래픽이 포함된 LCD 표시부 적용, IP66 등급의 Waterproof 외장

제품상세정보 제품사양 기술자료 제품Q&A 배경

품명

유속수위 연산식 휴대형 초음파 유량계

측정원리

초음파에 의한 유속, 압력식 수위 측정

표시부

Backlit LCD

조작부

Membrane Key

전송출력

신호

Isolated DC 0/4 ∼ 20 mA (Max. 500Ω)

범위

유량값, 수위, 유속 중 2종 선택가능

경보설정

종류

Program Relay 3 개

용량

부하 AC230V, 1A

통신신호

RS-232 Serial Port

데이터 로깅

25,000개 저장

전원

공급전원

Battery DC12 V/17Ah (약 7일간 사용가능) or AC 230/50 Hz

사용환경

본체

0 ~ 50 ℃

-30 ∼ +50 ℃ (옵션)

재질 및
방수등급

본체

IP66 Alunminium housing Waterproof

본체크기

250(W) × 320(H) × 200(D) mm

중량

14 kg

설치형태

본체

휴대형

센서

Sensor Mounting 금구 사용 / 7.6m Cable (Std.)

유속
센서

방수등급

IP68 PVC Sensor housing

측정범위

0.1 ∼ 9 m/S

사용온도

0 ~ 65 ℃

정밀도

± 2 % of F.S

수위
센서

측정범위

12 ∼ 2540 mm

정밀도

± 0.25 % of F.S.

취부 금구

Spring band diameter 150 ∼ 450 mm 적용
(초과 diameter 옵션)

설치조건

유속분포의 흐트러짐의 영향을 받기때문에 측정지점 전후에 충분한 길이의 직선 수로를 확보필요(전단 15D, 후단 2D)


제품상세정보 제품사양 기술자료 제품Q&A 배경
워드뷰어 엑셀뷰어 아래아한글뷰어 파워포인트뷰어 아크로벳리더뷰어


Ultrasonic Flowmeter-Badger Meter 관련
IS-2000 PC interface

1.4M

새창 열기 저장하기 영어
IS-2000 메뉴시스템

253K

새창 열기 저장하기 영어
IS-2000 사양서

328K

새창 열기 저장하기 영어
IS-2000 사용설명서(communications)

135K

새창 열기 저장하기 영어
IS-2000 사용설명서(wirings)

506K

새창 열기 저장하기 영어
Manhole flume

163K

새창 열기 저장하기 영어
MS-4500 사양서

205K

새창 열기 저장하기 영어
MS-4500 사용설명서

1.9M

새창 열기 저장하기 영어
MS-4600 사용설명서

926K

새창 열기 저장하기 영어
MS-4600/4700 사양서

275K

새창 열기 저장하기 영어
MS-4700 사용설명서

724K

새창 열기 저장하기 영어
Parshall flume

290K

새창 열기 저장하기 영어
PortaSonic7000 사양서

235K

새창 열기 저장하기 영어
PortaSonic7000 사용설명서

2.7M

새창 열기 저장하기 영어
PortaSonic7000 사용설명서(Software)

630K

새창 열기 저장하기 영어
VHQ-500 사양서

161K

새창 열기 저장하기 영어
VHQ-500 사용설명서

822K

새창 열기 저장하기 영어
VHQ-500 소프트웨어 사용설명서

85K

새창 열기 저장하기 영어

초음파 유량계 관련자료
관로(파이프)에서의 유량측정 - 초음파 유량계



새창 열기   한글
관종류별 두께/외경 표

11K

새창 열기 저장하기 한글
유량vs유속 환산식 - 액체/체적유량

17K

새창 열기 저장하기 한글
TurnDown ratio

32K

새창 열기 저장하기 영어

개수로 유량계 관련자료
개수로에서의 유량 측정



새창 열기   한글
수질TMS-공정시험방법-유량편(2008년3월)

712K

새창 열기 저장하기 한글
Parshall flume 유량관계표(HF-800)

617K

새창 열기 저장하기 영어


제품상세정보 제품사양 기술자료 제품Q&A 배경

궁금하신 점에 대해 해당 분야의 전문가가 상담해드립니다.

제품문의 버튼을 누르시면 입력폼이 출력됩니다.
담당자의 이름을 클릭하시면 직통 번호를 확인하실 수 있습니다.

제품문의

일자 고객이름 분야 제목 결과 담당자
2024-04-19노태 *기타 문의추진영업부
2024-04-19김석 *기타 견적 문의 드립니다.완료영업부
2024-04-18김소 *기타 문의추진영업부
2024-04-18김민 *수질 견적요청완료영업부
2024-04-17김영 *기타 가격 문의드립니다.완료영업부
2024-04-17박상 *기타 견적 문의완료영업부
2024-04-16류정 *기타 문의완료영업부
2024-04-16한경 *기타 문의추진영업부
2024-04-16신지 *기타 applicator 제작 문의완료영업부
2024-04-15김정 *기타 문의완료영업부
NO.1
Ultrasonic FlowMeter
NO.2
spring bands(dia. 8 inch) for VHQ-500SPS
  본체이외에는 소모품입니다.
일부 사진만 표시될 수 있습니다.


  구성내역

본체 (VHQ 500-SP)
유속, 수위 센서 (Cable 7.6m)
센서 설치금구
Data evaluation Software
