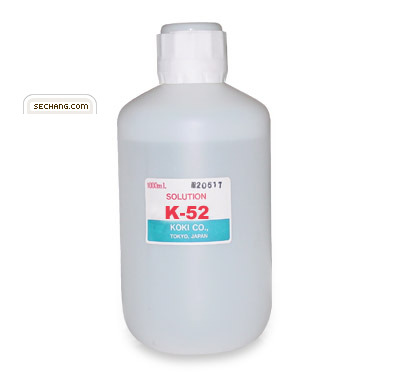

Elecfine 전해식 도금두께측정기 시약
크롬 측정용
예외) 알루미늄 위의 주석 도금
동 위의 철 도금
아래 표 참고
제작사 : Elecfine (Japan)
유효기간 : 개봉일로부터 1년
용량: 500ml
8

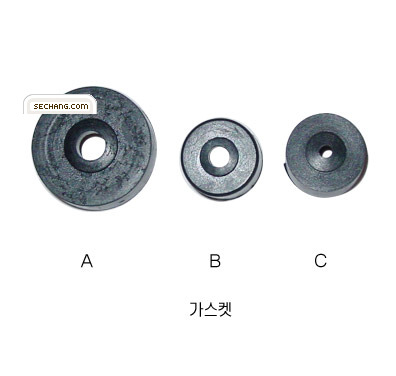

C Gasket
도금두께측정기
전해식
측정면적 1.7mmφ
판매단위 : 1Set (5ea)
9
B Gasket
도금두께측정기
전해식
측정면적 2.4mmφ
판매단위 : 1Set (5ea
10
A Gasket
도금두께측정기
전해식
측정면적 3.4mmφ
판매단위 : 1Set (5ea)
11
K-50
도금두께측정기
시약
Elecfine 전해식 도금두께측정기 시약
주석 측정용
아래 표 참고
제작사 : Elecfine (Japan)
유효기간 : 개봉일로부터 1년
용량: 500ml
12
K-48
도금두께측정기
시약
Elecfine 전해식 도금두께측정기 시약
동, 주석위의 은도금 측정
아래 표 참고
제작사 : Elecfine (Japan)
유효기간 : 개봉일로부터 1년
용량: 500ml
13

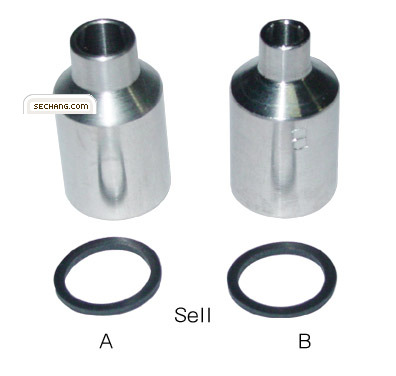

Cell-A
도금두께측정기
전해식
A Gasket 용 셀
14

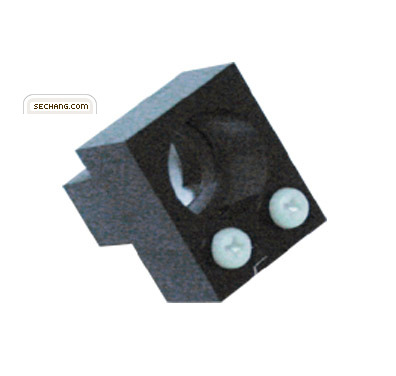

Glass Holder
도금두께측정기
전해식
에어교반용 Cell Glass를 고정시켜주는 부품
15

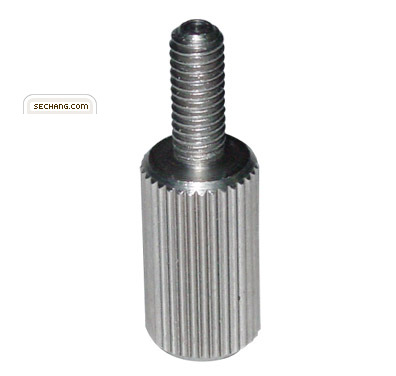

C-NO6
도금두께측정기
전해식
Anode & Cathod 와 Cell을 연결해주는 나사
16

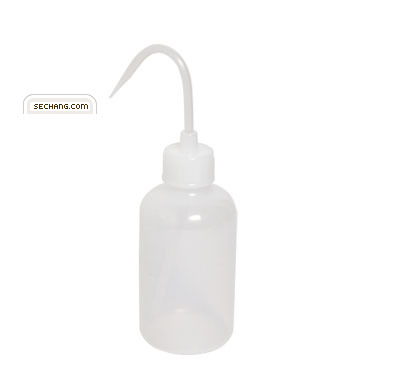

CCB-250CC
도금두께측정기
전해식
측정에 필요한 증류수를 담는 Platic 병
17
EX-2000AUTO
도금두께측정기
X선식
비파괴측정
정밀한 측정값
자체품질검사용
납품성적서 제출용
도금 두께 측정 횟수가 많은 연구소, 실험실, 기업
보다 간편하고 간단하게 측정하시려는 연구소, 실험실, 기업
PCB기판 측정 등 전자제품, 기계, 자동차 부품, 귀금속 도금 등의 측정
도금물의 표면에 접촉하지 않고 비파괴식으로 측정합니다.
비파괴식이므로 값비싼 도금에도 제품을 손상시키지 않고 측정가능합니다.
도금하지 조합을 손쉽게 측정할 수 있습니다.
다층도금은 단 1회의 측정만으로 각층 두께를 한번에 측정합니다.
20배까지 확대가능한 CCD카메라와 칼라모니터로 검색하므로 아주 미세한 부위도 측정가능합니다.
측정 축이동은 조이스틱으로 자동이동하므로 아주 편리하게 사용하실수 있습니다.
EX-2000 사양 EX-2000 측정조합
18
BTC-55
도금두께측정기
B선식
비파괴 측정방식
평면0.8mm/선재0.4mm
이상이면 측정가능
프린터 포함
자체품질검사용
납품성적서 제출용
도금 두께 측정 횟수가 많은 연구소, 실험실, 기업
형광X선으로 측정하기 어려운 측정
보다 간편하고 간단하게 측정하시려는 연구소, 실험실, 기업
PCB기판 측정 등 전자제품, 기계, 자동차 부품, 귀금속 도금 등의 측정
비파괴 측정방식이기 때문에 전수 검사 및 동일 샘플의 재측정도 가능합니다.
계기가 비교적 가볍기 때문에 이동하기 쉽습니다.
Au 30 ㎛, Cu 등이 180 ㎛까지 측정가능하기 때문에 도금두께 측정범위가 넓습니다.
가격이 저렴합니다. (형광X선 도금두께 측정기의 1/5 ∼ 1/2)
보수, 유지비가 저렴합니다.
측정하는 범위에 따른 가장 적당한 에너지의 동위원소를 고를 수 있습니다
원자번호가 낮은 물건도 분해 능력이 좋습니다
플라스틱 위의 도막 피막 도장 등도 종류에 따라 측정가능합니다.
적은 면적도 측정 가능합니다. (평면에서 0.8ψ 이상의 측정 면적이 있으면 측정가능, 선재측정에는 0.4ψ의 세밀한 선까지 측정가능)
피막과 소재와의 원자번호의 차가 큰 물질일수록 측정이 쉽고, 측정 오차가 적으며 측정시간도 적어서 좋습니다.
일반적으로 100㎛ Ci 이하의 밀봉 β동위원소를 사용하고 있기 때문에 취급에 특별한 면허나 허가는 필요하지 않습니다.
19
DX-100
도금두께측정기
탁상형
철 위의 비자성체
전기도금·에폭시·고무
양극산화·경질·유기 피막, 파이프 내측
도금 두께 측정
화학적 구조를 바꾸지 않는 완벽한 방식을 이용하면 모든 생산 과정을 검사할 수 있습니다. 이 기기는 부도체 하지표면의 어떤 금속 도금도 빠르고 정확하게 측정될 수 있을 정도로 정밀한 기능을 갖추고 있습니다. 측정할 수 있는 주요 도금이나 도금/하지는 다음과 같습니다.
철위의 거의 모든 도금을 측정합니다. (동, 니켈, 아연 / 철 등)
알루미늄 위의 금속피막, 양극산화피막, 경질피막, 도장, 유기피막 등
비금속위의 거의 모든 도금을 측정합니다. (플라스틱 위의 도금, 증착막 등)
니켈전용기(Ni)는 비자성 물질위의 니켈 도금을 측정합니다.
금속차이를 알 수 있는 금속의 전도도, 금속의 순수성, 합금의 구성요소들을 측정합니
광범위한 도금두께를 파괴하지 않고 짧은 시간내에 측정가능합니다.
3개의 측정시스템 중에서 1개 또는 여러개를 선택할 수 있습니다.
전자시스템은 철위의 비자성피막 (도장, 전기도금, 에폭시, 고무 등)을 측정합니다.
디지탈화되어 조정과 교정 및 측정 등의 조작이 대단히 간편합니다.
각종 측정 모드를 선택할 수 있어 튀어나온 부분이나 선종류 등의 작은 부분 등의 측정이 보다 간편합니다.
자동 데이터 입력모드에서는 측정물에 전극을 접촉시키는 것만으로 자동적으로 측정값이 출력됩니다.
98개의 메모리를 자동 선택가능합니다. (표준사양)
특별한 재질등은 표준판이 있으면 새로운 교정선을 작성, 입력가능
사용자의 회사명, 부품번호, 롯트 번호 등을 채널마다 등록가능
회사명에서도 채널선택이 가능 (총 채널 수 : 20 채널)
표준모드에서 총 데이터 수는 30,000데이터까지 저장가능 (선택사양 : 120,000 DATA)
프린터 출력을 포함한 완전한 통계처리기능과 자기진단기능이 내장
각 채널마다 통계저장가능
측정후에 출력과 통계항목을 설정하여 통계처리가능
측정데이터의 단위를 변경가능
자동 자료 입력 모드에서는 전극을 샘플 위에 놓았다 떼기만 하면 수치가 자동으로 입력되고 인쇄됩니다.
자동 자료 입력 모드를 포함한 다양한 측정 모드가 있어, 이전에는 측정이 어려웠던 작은 부분이 나 거친 표면에서도 측정이 훨씬 쉬워졌습니다. 한발 앞선 컴퓨터화로 조작은 훨씬 간단하고 쉬워졌습니다. 전월을 켜면 자동으로 자기진단이 시작되어 에러 메시지에 있는 문제를 알려줄 것입니다.
액정 채널에 작동 방법이 나타나기 때문에, 훈련을 받지 않은 사람도 아주 쉽게 조작을 할 수 있습니다. 모델 DX-100의 특성 중 하나는 측정수치가 LED 채널에 따로 나타난다는 것입니다. 기본 모델에는 총 20개의 채널과 30000 자료를 저장할 수 있는 메모리가 갖추어져 있습니다. (선택사양 : 총 120000) 게다가, 모델 DX-100에는 자동 재측정 모드가 있어, 측정하는 도중에 전원을 끄면, 다음날 전원을 켜서 측정을 계속할 수 있습니다.
컴퓨터의 프린트로 외부 성적서 직접 출력
납품된 샘플의 수입검사용
기계, 자동차, 건설관련 제품, 부품 등의 측정
X선과 같은 비파괴 도금두께측정기의 측정값을 검증
비파괴식 두께측정기의 표준판 제작
전기, 전자부품, 식기 등에 쓰이는 금, 은도금을 측정
볼트, 너트, 못 등에 쓰이는 전기아연도금 측정
Zn-Ni, Zn-Sn, Sn-Pb 합금도금두께측정
반도체 공정 TAP, COF에서 합금층을 제외한 순수한 주석(Tin)층만 측정가능
다층니켈의 전위측정(STEP)으로 각층의 두께확인(옵션사항)
수지, 플라스틱 위의 각종 도금을 측정
볼과 같은 원형의 도금도 측정
고가의 장비 아니면 측정할 수 없는 Wire 형태의 샘플도 Wire Tester를 사용하여 측정(옵션사항)
최대 5층까지 다층도금을 측정가능
평판뿐만 아니라 원형, 가는 물체, 휘어지거나 복잡한 표면도 측정이 가능
Sn / Cu 측정시 Pure Sn층 및 Sn-Cu 합금의 도금두께측정
다층니켈의 전위측정(STEP)그래프의 두께를 컴퓨터 모니터에서 직접 확인 및 저장, 인쇄가능
컴퓨터 모니터 상에서 측정부의 표면 처리방법 확인
Wire-Tester를 사용하여 클립, 용접봉과 같은 원형철사 및 사각봉과 같은 Wire를 자동계산측정(옵션)
잦은 고장의 원인인 타사의 모터교반장치와 달리, 잔고장을 원천적으로 해결한 내화학성 고무튜브와 연결된 에어교반방식을 채택
에어교반 방식은 도금두께 측정시 높은 효율을 유지시켜 주고, 시약의 전해균일성을 향상시킴
각종 도금마다 전해액, 감도 등의 까다로운 설정을 자동으로 설정
다양한 전해속도의 선택으로 짧은 시간 및 초정밀 측정단위로도 측정가능
채널 50종류의 측정조건을 설정, 저장하므로 측정할 때마다 도금/하지 등을 설정할 필요가 없음
표준교정시 측정후 교정값을 컴퓨터 프로그램이 자동 계산처리
Microsoft社의 EXCEL로 간편하게 변환하여 컴퓨터 프린터로 성적서 출력
데이터 프린트 ㆍ 통계기능을 자체프로그램으로 체계적인 품질관리를 가능
평균, 표준편차, 최소값, 최대값 등의 각종 통계데이터, 회사명, 측정날짜 등 출력기능
상한값, 하한값 설정이 가능하며 이상, 이하값 발생시 경고표시
각 채널별로 데이타 저장 및 출력기능
