0.000~50.00g/L(전극기준)
(0~50,000mg/L)
0 ~ 40°C

Wastewater effluent, Cooling water, Activated sludge process, Digestion sludge process

250 ~ 30,000 mg/l
- 316 스테인레스 스틸의 2"NPT 수나사
- 압력 최대 40 PSI

하수처리장, 산업폐수처리장, 펌프, 제지업, 광산, 채석장, 음식, 음료업
MLSS측정, 슬러지 농도 측정, 우유 폐기물 측정, 방류수 측정

* InsiteIG SCA는 첨단 전자 장치를 고체 상태의 스마트 센서와 결합한 독창적 인 시스템입니다.
* 표준 InsiteIG DO, SS, pH 또는 ORP 센서를 연결하면 자동으로 올바른 작동을 구성합니다.
* SS 센서는 근적외선 기술을 기반으로하므로 공정 색상의 변화로 인한 부정확성을 제거합니다.
* 이 시스템은 유연하며 경제적인 공정 모니터링 및 제어가 가능합니다.
* 모든 센서/전극은 유지보수 중간에 오랜 기간 동안 사용할 수있는 자가 세정 기능을 내장하고 있습니다.
* 간편한 메뉴 기반 설정으로 빠르고 쉽게 시스템을 설치할 수 있습니다.
* 표준 출력은 4~20mA 2, 설정점 릴레이 2 , 알람 1, 세정 릴레이 1 및 RS-485 ModBus RTU 신호입니다.
* 거의 모든 시스템에서 실시간 데이터를 기반으로 능동적인 프로세스 제어가 가능합니다.

동시 4EA MLSS측정
(최대 8EA MLSS 측정,옵션)

두곳의 SS를 동시에 측정, AIR/WATER 세척라인 사용가능

방류수에 효과적으로 사용할 수 있어 하수정화시설, 수처리공정, 화학공장, 약품, 식료품, 광산업등 다양한 적용이 가능

물 속의 입자(Particle)를 판별하는데 유효한 두 개의 Beam구조로 된 Pulse광(光)을 사용하여 적외선 펄스(880nm) 광선으로 SS를 측정하고, 동시에 루테늄 복합체가 내장된 Solgel Matrix 로 용존산소를 측정하여 전해액이나 격막교환, 혹은 센서팁교체가 필요없이 용존산소를 측정합니다. 필요에 따라서 세척기를 부착하여 사용할 수도 있고, 어떠한 다양한 적용에서도 단 몇분이면 센서교정이 가능합니다. 여기에 최신의 마이크로프로세서 기술을 결합하여 다양한 응용이 가능합니다. 센서 케이블 길이를 최대 610m까지 제작할 수 있습니다. 수평, 수직, 벽면설치가 가능합니다.

0~12g/l
activated sludge
(7510SAM-T 호환)

하수정화시설, 수처리, 화학공장, 약품, 식료품, 광산업등에 있어서 MLSS의 측정

250 ~ 30,000mg/l
-2 "Thread-O-Let로 공급 한 316 스테인리스 스틸의 2"NPT 수나사
-압력 최대 20 PSI

하수처리장, 산업폐수처리장, 펌프, 제지업, 광산, 채석장, 음식, 음료업
MLSS측정, 슬러지 농도 측정, 우유 폐기물 측정, 방류수 측정

* InsiteIG SCA는 첨단 전자 장치를 고체 상태의 스마트 센서와 결합한 독창적 인 시스템입니다.
* 표준 InsiteIG DO, SS, pH 또는 ORP 센서를 연결하면 자동으로 올바른 작동을 구성합니다.
* SS 센서는 근적외선 기술을 기반으로하므로 공정 색상의 변화로 인한 부정확성을 제거합니다.
* 이 시스템은 유연하며 경제적인 공정 모니터링 및 제어가 가능합니다.
* 모든 센서/전극은 유지보수 중간에 오랜 기간 동안 사용할 수있는 자가 세정 기능을 내장하고 있습니다.
* 간편한 메뉴 기반 설정으로 빠르고 쉽게 시스템을 설치할 수 있습니다.
* 표준 출력은 4~20mA 2, 설정점 릴레이 2 , 알람 1, 세정 릴레이 1 및 RS-485 ModBus RTU 신호입니다.
* 거의 모든 시스템에서 실시간 데이터를 기반으로 능동적인 프로세스 제어가 가능합니다.

90도 적외선펄스 산란 측정방식
범위: 10~6000ppm
Wiper 세척기 포함

하수정화시설, 수처리, 화학공장, 약품, 식료품, 광산업등에 있어서 MLSS의 측정

물 속의 입자(Particle)를 판별하는데 유효한 두 개의 Beam구조로 된 Pulse광(光)을 사용합니다. 여기에 최신의 마이크로프로세서 기술을 결합하여 만들어 졌습니다. 표면측정의 기술과의 결합은 극도의 안정성을 지닌 경제적인 가격의 계측제어기계가 탄생하도록 하였습니다. 이 계기는 탁도가 있거나 부유물이 함유된 것을 측정하는 것이 중요한 실제 현장에서 사용되도록 고안되었습니다.

MLSS
1~400,000mg/L
탁도
0.001∼4,000FNU
290Data 저장 가능

하수처리장, 분뇨처리장, 수처리장치, 포기조, 해수의 탁도 및 부유물질 동시측정.
식품, 화확, 주정공장,건설공사 현장, 침전조, 하천, 댐, 해수.

한대로 탁도/부유물질/슬러지 계면수위 항목 측정가능
다중 빔 방식의 다이오드 시스템으로 보다 넓은 범위의 탁도/부유물질 측정가능
부유물질 측정을 위한 4개의 다른 교정곡선, 탁도를 위한 1개의 교정곡선 저장
서로 다른 환경 또는 슬러지 타입에 따라 지속적으로 재교정 불필요
슬러지 계면수의 측정은 mg/L, g/L 또는 % 단위로 셋팅하여 측정 가능
측정에 방해요인이 되는 공기 방울을 자동으로 보정함
부유물질의 각 교정곡선은 한 곡선에서 플러스, 제로값으로 3포인트를 사용하여 실험 결과에 의한 교정곡선을 자세히 조정 가능
전극은 거친 환경 속에서도 잘 견딜 수 있도록 흠집이 잘 나지않는 세련된 스테인레스 스틸로 제작되었음
충전 밧데리는 일반적 측정모드로 1달, 연속 측정모드로 4시간 사용가능
기기 내부 메모리는 최대 290개의 측정값과 시간, 날짜, 측정, 위치, 동질성을 저장

JIS법에 따른 자동 환산
99개의 측정결과값 저장
오니용량지표(SVI) 연산
오니반송율(r)의 연산
오니계면검출시 알람
오니계면수위 설정
프린터 연결 가능
오니농도, 수심 디지털 표시, 프린터 포함

일반의 하수, 오수, 정화조, 공장배수처리장치에서 정화조, 침전조의 기능진단용으로서 사용 가능합니다. 하수뿐만 아니라 유기성배수를 처리하고 폭기조내의 MLSS(혼합액부유물) 농도의 측정, 오니용량지표(SVI), 오니반송률(r)의 산출이 됩니다. 유기수처리장치는 오니의 용량의 관리가 중요하기 때문에, MLSS SVI을 알면, 오니의 성상변화감시를 할 수 있습니다.또, 소화조, 침전조의 오니계면측정에 사용하실 수 있습니다.

디지털 직독표시 : 오니농도계로서는 최초의 디지털 표시를 채용하였습니다. 사용이 편리하도록 조작판넬을 채용하여 소형이며 가볍게 제작하였습니다. 표시는 일정시간의 평균치를 측정하여 HOLD표시를 하며, 통상측정치의 실시간표시가 가능합니다.

JIS법 자동환산기능 : SPAN조정시에는 중량법 값을 1점입력하여 측정한 후 JIS법 환산값이 직독이 가능합니다.

자동 ZERO 조정기능 : 조작키를 눌러 One-Touch로 검출부의 오염물로 인한 오차를 없앨 수 있는 자동 Zero조정기능이 있습니다.

99측정 데이터 메모리 기능 : 1～99개의 측정 Data를 저장할 수 있는 Memory를 가지고 있습니다. 따라서 전용 디지털 프린터로 프린터 출력을 하여 Data관리가 가능합니다.

오니용량지표(SVI)와 오니반송률(r)의 연산기능 : SV (오니침전율)을 측정하고, SV값을 입력하여 특히 더 폭기조의 기능을 판단하여 위에서 중요한 지표 SVI가 One-Touch로 구해집니다. 오니반송율도 One-Touch로 구하는 것이 되며, 활성오니법에 대해서 처리장치의 관리계기처럼 사용할 수 있습니다.

오니계면검출시 경보음 발생 : 소화조, 침전조의 오니계면을 투과율(%)로 표시하여, 오니계면검출시에 경보음으로 알려줍니다.

오니계면레벨의 임의설정 가능 : 오니계면 검출레벨을 조작키로 투과율(%)로 0.1%까지 임의로 설정이 가능하기때문에, 측정조의 상태에 맞게 설정이 됩니다.

샘플의 색에 영향 받지 않음 : 광전측정의 광원은 LED를 사용했기 때문에 광 굴절의 걱정이 없고、또、샘플의 색에 영향을 거의 받지 않습니다.

충전안내, 전원스위치 변경을 잊는 것을 방지하는 기능 : 전원은 교류 직류를 함께 사용할 수 있고, 내부 건전지의 전압이 낮을 경우 충전안내를 표시합니다. 또, 조작종료 10분후에는 자동적으로 전원이 꺼지기 때문에, 스위치를 끄는 것을 잊은 경우 내부 충전지의 소모를 방지할 수 있습니다.

측정범위:0~12000mg/l
이중적외선펄스광선흡광법
단위변환(%,g/l,ppt,ppm)
침적형(7510SAM)

하수정화시설, 수처리, 화학공장, 약품, 식료품, 광산업등에 있어서 MLSS의 측정

물 속의 입자(Particle)를 판별하는데 유효한 두 개의 Beam구조로 된 Pulse광(光)을 사용합니다. 이 Pulse 광이 수광부로 흡광되는 정도에 따라 측정값을 나타냅니다.
최신의 마이크로프로세서 기술을 결합하여 만들어 졌습니다.
표면측정의 기술과의 결합은 극도의 안정성을 지닌 경제적인 가격의 계측제어기계가 탄생하도록 하였습니다.
이 계기는 탁도가 있거나 부유물이 함유된 것을 측정하는 것이 중요한 실제 현장에서 사용되도록 고안되었습니다.

JIS법에 따른 자동 환산
99개의 측정결과값 저장
오니용량지표(SVI) 연산
오니반송율(r)의 연산
오니계면검출시 알람
오니계면수위 설정
프린터 연결 가능
오니농도, 수심 디지털 표시, 프린터 포함

일반의 하수, 오수, 정화조, 공장배수처리장치에서 정화조, 침전조의 기능진단용으로서 사용 가능합니다. 하수뿐만 아니라 유기성배수를 처리하고 폭기조내의 MLSS(혼합액부유물) 농도의 측정, 오니용량지표(SVI), 오니반송률(r)의 산출이 됩니다. 유기수처리장치는 오니의 용량의 관리가 중요하기 때문에, MLSS SVI을 알면, 오니의 성상변화감시를 할 수 있습니다.또, 소화조, 침전조의 오니계면측정에 사용하실 수 있습니다.

디지털 직독표시 : 오니농도계로서는 최초의 디지털 표시를 채용하였습니다. 사용이 편리하도록 조작판넬을 채용하여 소형이며 가볍게 제작하였습니다. 표시는 일정시간의 평균치를 측정하여 HOLD표시를 하며, 통상측정치의 실시간표시가 가능합니다.

JIS법 자동환산기능 : SPAN조정시에는 중량법 값을 1점입력하여 측정한 후 JIS법 환산값이 직독이 가능합니다.

자동 ZERO 조정기능 : 조작키를 눌러 One-Touch로 검출부의 오염물로 인한 오차를 없앨 수 있는 자동 Zero조정기능이 있습니다.

99측정 데이터 메모리 기능 : 1～99개의 측정 Data를 저장할 수 있는 Memory를 가지고 있습니다. 따라서 전용 디지털 프린터로 프린터 출력을 하여 Data관리가 가능합니다.

오니용량지표(SVI)와 오니반송률(r)의 연산기능 : SV (오니침전율)을 측정하고, SV값을 입력하여 특히 더 폭기조의 기능을 판단하여 위에서 중요한 지표 SVI가 One-Touch로 구해집니다. 오니반송율도 One-Touch로 구하는 것이 되며, 활성오니법에 대해서 처리장치의 관리계기처럼 사용할 수 있습니다.

오니계면검출시 경보음 발생 : 소화조, 침전조의 오니계면을 투과율(%)로 표시하여, 오니계면검출시에 경보음으로 알려줍니다.

오니계면레벨의 임의설정 가능 : 오니계면 검출레벨을 조작키로 투과율(%)로 0.1%까지 임의로 설정이 가능하기때문에, 측정조의 상태에 맞게 설정이 됩니다.

샘플의 색에 영향 받지 않음 : 광전측정의 광원은 LED를 사용했기 때문에 광 굴절의 걱정이 없고、또、샘플의 색에 영향을 거의 받지 않습니다.

충전안내, 전원스위치 변경을 잊는 것을 방지하는 기능 : 전원은 교류 직류를 함께 사용할 수 있고, 내부 건전지의 전압이 낮을 경우 충전안내를 표시합니다. 또, 조작종료 10분후에는 자동적으로 전원이 꺼지기 때문에, 스위치를 끄는 것을 잊은 경우 내부 충전지의 소모를 방지할 수 있습니다.

250 ~ 30,000 mg/l
-3 "슬립 연결부와 SS 프로브용 2"female NPT 연결부
- 압력 최대 20 PSI

하수처리장, 산업폐수처리장, 펌프, 제지업, 광산, 채석장, 음식, 음료업
MLSS측정, 슬러지 농도 측정, 우유 폐기물 측정, 방류수 측정

* InsiteIG SCA는 첨단 전자 장치를 고체 상태의 스마트 센서와 결합한 독창적 인 시스템입니다.
* 표준 InsiteIG DO, SS, pH 또는 ORP 센서를 연결하면 자동으로 올바른 작동을 구성합니다.
* SS 센서는 근적외선 기술을 기반으로하므로 공정 색상의 변화로 인한 부정확성을 제거합니다.
* 이 시스템은 유연하며 경제적인 공정 모니터링 및 제어가 가능합니다.
* 모든 센서/전극은 유지보수 중간에 오랜 기간 동안 사용할 수있는 자가 세정 기능을 내장하고 있습니다.
* 간편한 메뉴 기반 설정으로 빠르고 쉽게 시스템을 설치할 수 있습니다.
* 표준 출력은 4~20mA 2, 설정점 릴레이 2 , 알람 1, 세정 릴레이 1 및 RS-485 ModBus RTU 신호입니다.
* 거의 모든 시스템에서 실시간 데이터를 기반으로 능동적인 프로세스 제어가 가능합니다.

0~50,000mg/l
광방식 표면산란
원수,오수,폐수 MLSS측정

원수, 오수, 폐수

최대 50,000mg/l 측정
Wiper Cleaning System
조작이 간단한 메뉴구성

TSS(Total suspendid solids)
250~30,000mg/L
배관삽입형
최대압력:20psi
최소배관크기:3inch(nominal dia)
Back Coupling
(316 Stainless Steel)

휴대용 SS/Turbidity/Sludge Blanket 측정기 (케이블7m) 연장가능 (15m 옵션)

폐수. 산업 폐수. 지표수 모니터링. 양식. 식수

SS, 탁도, Sludge Blanket
(pH/ORP, 전도도, 용존산소 옵션)

측정범위
SS: 0 - 50g/L
Turbidity: 0 - 4000 FAU
Sludge Blanket: 0 - 100%

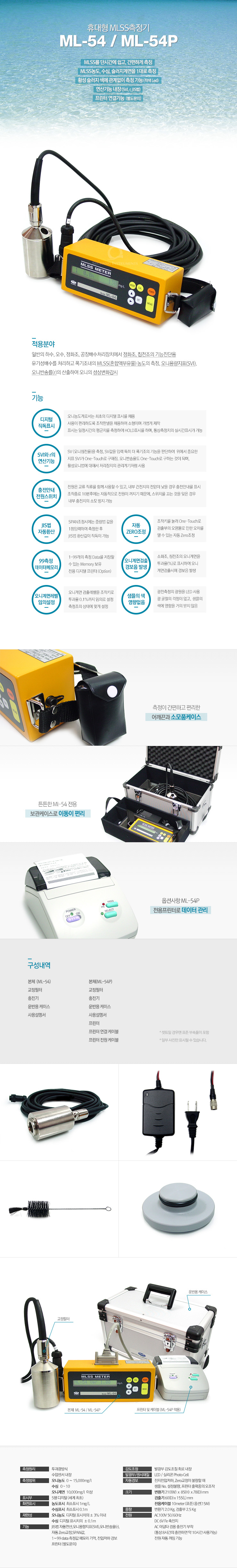

JIS법에 따른 자동 환산
99개의 측정결과값 저장
오니용량지표(SVI) 연산
오니반송율(r)의 연산
오니계면검출시 알람
오니계면수위 설정
프린터 연결 가능(별도문의)
오니농도, 수심 디지털 표시

일반의 하수, 오수, 정화조, 공장배수처리장치에서 정화조, 침전조의 기능진단용으로서 사용 가능합니다. 하수뿐만 아니라 유기성배수를 처리하고 폭기조내의 MLSS(혼합액부유물) 농도의 측정, 오니용량지표(SVI), 오니반송률(r)의 산출이 됩니다. 유기수처리장치는 오니의 용량의 관리가 중요하기 때문에, MLSS SVI을 알면, 오니의 성상변화감시를 할 수 있습니다.또, 소화조, 침전조의 오니계면측정에 사용하실 수 있습니다.

디지털 직독표시 : 오니농도계로서는 최초의 디지털 표시를 채용하였습니다. 사용이 편리하도록 조작판넬을 채용하여 소형이며 가볍게 제작하였습니다. 표시는 일정시간의 평균치를 측정하여 HOLD표시를 하며, 통상측정치의 실시간표시가 가능합니다.

JIS법 자동환산기능 : SPAN조정시에는 중량법 값을 1점입력하여 측정한 후 JIS법 환산값이 직독이 가능합니다.

자동 ZERO 조정기능 : 조작키를 눌러 One-Touch로 검출부의 오염물로 인한 오차를 없앨 수 있는 자동 Zero조정기능이 있습니다.

99측정 데이터 메모리 기능 : 1～99개의 측정 Data를 저장할 수 있는 Memory를 가지고 있습니다. 따라서 전용 디지털 프린터 (Option)로 프린터 출력을 하여 Data관리가 가능합니다.

오니용량지표(SVI)와 오니반송률(r)의 연산기능 : SV (오니침전율)을 측정하고, SV값을 입력하여 특히 더 폭기조의 기능을 판단하여 위에서 중요한 지표 SVI가 One-Touch로 구해집니다. 오니반송율도 One-Touch로 구하는 것이 되며, 활성오니법에 대해서 처리장치의 관리계기처럼 사용할 수 있습니다.

오니계면검출시 경보음 발생 : 소화조, 침전조의 오니계면을 투과율(%)로 표시하여, 오니계면검출시에 경보음으로 알려줍니다.

오니계면레벨의 임의설정 가능 : 오니계면 검출레벨을 조작키로 투과율(%)로 0.1%까지 임의로 설정이 가능하기때문에, 측정조의 상태에 맞게 설정이 됩니다.

샘플의 색에 영향 받지 않음 : 광전측정의 광원은 LED를 사용했기 때문에 광 굴절의 걱정이 없고、또、샘플의 색에 영향을 거의 받지 않습니다.

충전안내, 전원스위치 변경을 잊는 것을 방지하는 기능 : 전원은 교류 직류를 함께 사용할 수 있고, 내부 건전지의 전압이 낮을 경우 충전안내를 표시합니다. 또, 조작종료 10분후에는 자동적으로 전원이 꺼지기 때문에, 스위치를 끄는 것을 잊은 경우 내부 충전지의 소모를 방지할 수 있습니다.

250~30,000 mg/l
- PVC 1-½ "NPT 수나사

하수처리장, 산업폐수처리장, 펌프, 제지업, 광산, 채석장, 음식, 음료업
MLSS측정, 슬러지 농도 측정, 우유 폐기물 측정, 방류수 측정

* InsiteIG SCA는 첨단 전자 장치를 고체 상태의 스마트 센서와 결합한 독창적 인 시스템입니다.
* 표준 InsiteIG DO, SS, pH 또는 ORP 센서를 연결하면 자동으로 올바른 작동을 구성합니다.
* SS 센서는 근적외선 기술을 기반으로하므로 공정 색상의 변화로 인한 부정확성을 제거합니다.
* 이 시스템은 유연하며 경제적인 공정 모니터링 및 제어가 가능합니다.
* 모든 센서/전극은 유지보수 중간에 오랜 기간 동안 사용할 수있는 자가 세정 기능을 내장하고 있습니다.
* 간편한 메뉴 기반 설정으로 빠르고 쉽게 시스템을 설치할 수 있습니다.
* 표준 출력은 4~20mA 2, 설정점 릴레이 2 , 알람 1, 세정 릴레이 1 및 RS-485 ModBus RTU 신호입니다.
* 거의 모든 시스템에서 실시간 데이터를 기반으로 능동적인 프로세스 제어가 가능합니다.

적외선 펄스 광선
MLSS 및 SS의 측정
250~ 30,000mg/L

적외선 펄스(880nm) 광선으로 측정합니다. 물 속의 입자(Particle)를 판별하는데 유효한 두 개의 Beam구조로 된 Pulse광(光)을 사용합니다. 필요에 따라서 세척기를 부착하여 사용할 수도 있고, 어떠한 다양한 적용에서도 단 몇분이면 센서교정이 가능합니다. 여기에 최신의 마이크로프로세서 기술을 결합하여 다양한 응용이 가능합니다. 미터에서 센서까지 최대 610m까지 제작이 가능합니다. 수평, 수직, 벽면설치가 가능합니다.

MLSS/계면 동시측정

하수、오수처리장、정화조、농업용배수、공장폐수、양식장、하천、호수 등

한대로 MLSS와 계면/수심 2항목을 측정할수 있음
근 적외선 PLUSE 변조방식으로 MLSS와 계면을 정확히 측정가능
외부광에 영향을 받지 않는 SS 검출기 채용
반도체 압력 센서를 사용하여 활성계면/수심을 Digital로 정확히 측정.
센서는 압력센서와 발광소자 및 수광소자가 일체화 구조로 되어 있는 완전 방수형
광학부의 창은 특수유리를 채용하여 오염이나 손상에 강한 구조임.
압력밸런스 채용으로 압력센서의 영점 변동방지
미끄럼방지　낙하방지기능 내장、방수구조(IP65)
얼룩방지 비닐커버표준부속

250~30,000mg/L
최대압력:20psi
최소배관크기:3inch
(nominal dia.)
Back Coupling-Gray PVC
