 특징 Wall Mounting의 IP65(NEMA4X) 보호등급
pH/온도 4-20mA동시출력
펌프제어출력,액접지 적용분야 상하수, 공업용수, 실험용수 등의 수소이온농도의 측정공업, 생물, 제약, 음료, 식료품현장의 수소이온농도를 지속적으로 측정하고 조절하도록 설계되었습니다.
기능 자동제어공정에 이상적으로 적용할 수 있도록 On/Off, Proportional, or PI (Proportional integral control) 기능을 사용할 수 있음.
교정 중 에러를 방지할 수 있도록 교정용액 자동인식 기능을 내장하고 있음.
액접지(solution ground)를 사용할때의 전기적인 노이즈를 제거할 수 있는 대칭모드를 지원. 어두운 곳에서도 쉽게 판독이 가능한 Backlit Display 적용.
AC 85 to 250 VAC 사용가능한 프리볼트적용. NEMA 4X 보호등급 채택함으로 다양한 산업환경에 사용이 가능합니다.
pH/ORP와 temperature의 0-20/4-20mA Output 2개의 아날로그출력 지원.
자동전극세척을 위한 Relay 세척주기/지속시간 설정가능
일반 유리 전극 및 Antimony(안티몬-플루오르화수소 HF의 수용액적용)전극을 사용 가능, 넓은 LCD 창을 적용 pH/ORP, temperature 동시 표시
자동온도보상을 위한 온도 전극 Pt100/Pt1000 with 2-wire/3-wire 설정 기능 내장
|

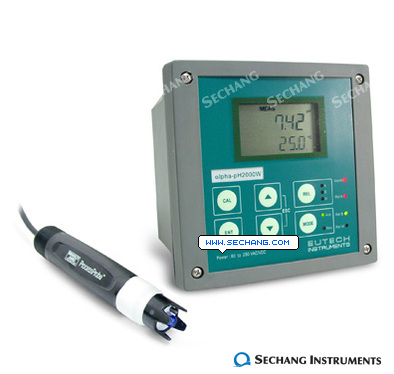

품명 |
pH Controller |
|
pH 측정범위 |
-2.00 ∼ 16.00 pH |
|
분해능/정밀도 |
0.01 pH / ± 0.01 pH |
|
pH 완충용액(옵션) |
pH 1.01, 4.01, 6.86, 7.00, 9.00, 9.18, 10.01 |
|
pH 교정 포인트 |
2 점 |
|
ORP 측정범위 (%/mV) |
0 ∼ 100%; -1000 ∼ + 1000 mV |
|
분해능/정밀도 |
0.1% Full Scale / 1 mV & ± 2 mV |
|
온도측정범위 |
-9.9 ∼ 125.0 °C |
|
분해능/정밀도 |
0.1 °C / ± 0.5 °C |
|
온도 전극(자동온도보상용) |
PT100/PT1000 |
|
제어동작 설정 |
Off (Monitoring); Proportional Integral (PI);
Proportional (Pulse Length or Pulse Frequency) |
|
Pickup/Dropout Delay |
0 ∼ 2000 seconds |
|
전극 타입 설정 |
Glass/Antimony |
|
전극 신호 입력 |
Asymmetrical / Symmetrical |
|
pH 출력(DC 4-20mA) |
Scaleable (pH 1 ∼ 14) |
릴레이 No
Maximum Voltage
Maximum Current
High/Low Hysteresis Band |
2 SPDT; 1 Alarm
250 VAC
3A;
0.1 to 1.0 pH; 10 to 100 mV |
|
경보설정 |
Lo/Lo; Lo/Hi; Hi/Lo; Hi/Hi (선택가능) |
|
세척 주기/지속시간 설정 |
0.1 ∼ 199.9 시간 & 1 ∼ 999 초 |
|
전원 |
80 ∼ 250 VAC/DC, 48 to 62 Hz |
|
사용환경 |
0 ∼ 40℃ / 80%RH 이하 |
|
크기 |
144 x 144 x 111.5 mm
(panel cutting size: 138 x
138mm) |
|
보호등급 |
IP65 (NEMA 4X) |
|
중량 |
745g |
|
pH 전극 |
EC100GTSO-05B |
|
pH 범위 |
0 ∼ 14 pH |
|
Reference |
Annular Teflon, Double junction |
|
Reference electrolyte |
Saturated KCl, Polymerized gel |
|
사용온도 |
0 ∼ 80℃ |
|
사용압력 |
6 bar(87psi) |
|
온도센서 |
Pt 100 |
|
Potential matching pin |
Platinum |
|
Thread |
3/4 NPT |
|
Connector |
BNC |
|
Cable
|
Integral
5m (16.4ft),low-noise semi-conductor
|
|
크기 |
151mm(L), 26mm(D) |
|
중량 |
650g |
|
