 특징 Wall Mounting의 IP65(NEMA4X) 보호등급
pH/온도 4-20mA동시출력
펌프제어출력,액접지 적용분야 상하수, 공업용수, 실험용수 등의 수소이온농도의 측정공업, 생물, 제약, 음료, 식료품현장의 수소이온농도를 지속적으로 측정하고 조절하도록 설계되었습니다.
기능 자동제어공정에 이상적으로 적용할 수 있도록 On/Off, Proportional, or PI (Proportional integral control) 기능을 사용할 수 있음.
교정 중 에러를 방지할 수 있도록 교정용액 자동인식 기능을 내장하고 있음.
액접지(solution ground)를 사용할때의 전기적인 노이즈를 제거할 수 있는 대칭모드를 지원. 어두운 곳에서도 쉽게 판독이 가능한 Backlit Display 적용.
AC 85 to 250 VAC 사용가능한 프리볼트적용. NEMA 4X 보호등급 채택함으로 다양한 산업환경에 사용이 가능합니다.
pH/ORP와 temperature의 0-20/4-20mA Output 2개의 아날로그출력 지원.
자동전극세척을 위한 Relay 세척주기/지속시간 설정가능
일반 유리 전극 및 Antimony(안티몬-플루오르화수소 HF의 수용액적용)전극을 사용 가능, 넓은 LCD 창을 적용 pH/ORP, temperature 동시 표시
자동온도보상을 위한 온도 전극 Pt100/Pt1000 with 2-wire/3-wire 설정 기능 내장
|
품명 |
pH Controller |
|
pH 측정범위 |
-2.00 ∼ 16.00 pH |
|
분해능/정밀도 |
0.01 pH / ± 0.01 pH |
|
pH 완충용액(옵션) |
pH 1.01, 4.01, 6.86, 7.00, 9.00, 9.18, 10.01 |
|
pH 교정 포인트 |
2 점 |
|
ORP 측정범위 (%/mV) |
0 ∼ 100%; -1000 ∼ + 1000 mV |
|
분해능/정밀도 |
0.1% Full Scale / 1 mV & ± 2 mV |
|
온도측정범위 |
-9.9 ∼ 125.0 °C |
|
분해능/정밀도 |
0.1 °C / ± 0.5 °C |
|
온도 전극(자동온도보상용) |
PT100/PT1000 |
|
제어동작 설정 |
Off (Monitoring); Proportional Integral (PI);
Proportional (Pulse Length or Pulse Frequency) |
|
Pickup/Dropout Delay |
0 ∼ 2000 seconds |
|
전극 타입 설정 |
Glass/Antimony |
|
전극 신호 입력 |
Asymmetrical / Symmetrical |
|
pH 출력(DC 4-20mA) |
Scaleable (pH 1 ∼ 14) |
릴레이 No
Maximum Voltage
Maximum Current
High/Low Hysteresis Band |
2 SPDT; 1 Alarm
250 VAC
3A;
0.1 to 1.0 pH; 10 to 100 mV |
|
경보설정 |
Lo/Lo; Lo/Hi; Hi/Lo; Hi/Hi (선택가능) |
|
세척 주기/지속시간 설정 |
0.1 ∼ 199.9 시간 & 1 ∼ 999 초 |
|
전원 |
80 ∼ 250 VAC/DC, 48 to 62 Hz |
|
사용환경 |
0 ∼ 40℃ / 80%RH 이하 |
|
크기 |
144 x 144 x 111.5 mm
(panel cutting size: 138 x
138mm) |
|
보호등급 |
IP65 (NEMA 4X) |
|
중량 |
745g |
|
pH 전극 |
EC100GTSO-05B |
|
pH 범위 |
0 ∼ 14 pH |
|
Reference |
Annular Teflon, Double junction |
|
Reference electrolyte |
Saturated KCl, Polymerized gel |
|
사용온도 |
0 ∼ 80℃ |
|
사용압력 |
6 bar(87psi) |
|
온도센서 |
Pt 100 |
|
Potential matching pin |
Platinum |
|
Thread |
3/4 NPT |
|
Connector |
BNC |
|
Cable
|
Integral
5m (16.4ft),low-noise semi-conductor
|
|
크기 |
151mm(L), 26mm(D) |
|
중량 |
650g |
PH-2000W-100gt 관련 |
 |
|
|
760 동도금 측정기 관련 |
|
|
|
|
Alpha-2000 Series 관련 |
|
|
|
|
|
|
PH/ORP/DO Sensor Series 관련 |
|
|
|
|
|
|
|
TSPHCTP2000W 관련 |
|
|
|

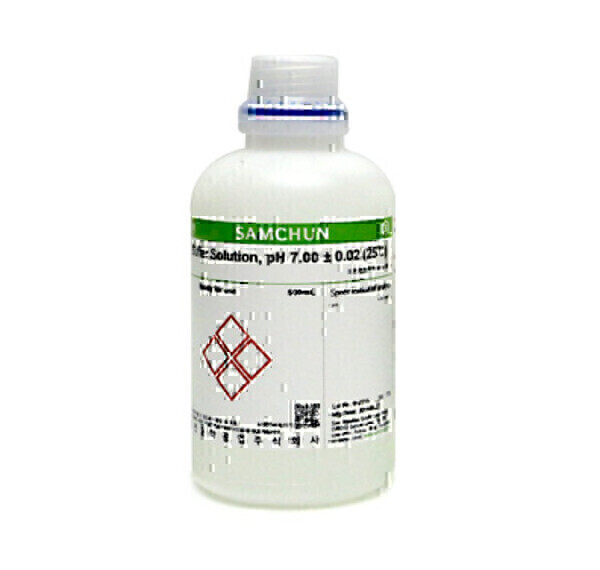

PH7.00 관련 |
|
|
|
PH4.00 관련 |
|
|
|
안티몬 전극은 언제 사용합니까?(설치형)
| 불산(Hydrofluoric Acid)에서 사용합니다.
하지만, 안티몬 전극 전용 pH 측정기와 함께 사용하셔야 합니다.
측정 유체가 Fluoride 일 경우, 유리 전극을 사용하십시오.
하지만, 유체가 Hydrofluoric 일 경우 안티몬 전극을 사용하는 것이 좋습니다.
pH6 이상일 경우, Hydrofluoric이라 하더라도 유리 전극을 사용하는 것이 좋습니다.
즉, 안티몬 사용 조건은 Hydrofluoric 이고 pH 6 이하인 조건입니다.
안티몬 전극의 적용시 다음과 같은 점에 유의합니다.
1. PH3 ~ 8 이외의 범위에서는 선형성이 다소 떨어 질 수 있습니다.
2. 전극 측정값은 측정 유체에 존재하는 산화/환원 전위에 의해 영향을 받을 수 있습니다.
3. 구리, 주석, 납 등의 금속이 측정유체에 녹아 있을 경우, 안티몬 전극의 전기화학적 반응은 방해를 받을 수 있습니다. (이럴 경우 pH 측정이 불가능 할 수도 있습니다.)
4. 유리전극의 경우 온도변수는 1℃당 0.4mV이나 안티몬 전극의 경우 온도변수는 1℃당 1 ~ 3mV입니다.
5. 안티몬에서는 비교전극이 필요 하지 않습니다.
6. 안티몬 전극은 전극 끝부분에 산화물이 발생하게 되는데, 이 산화물은 유지관리 과정에서 아주 가는 사포로 닦아내면 됩니다. 하지만 pH 3 ~ pH 6사이에서 측정할 경우에는 산화물은 거의 발생하지 않습니다.
7. 측정의 재현성은 일정하게 유속이 유지될 때 높은 재현성을 얻을 수 있습니다.
8. 용존 산소량도 측정 값에 영향을 주기 때문에, 용존 산소 값을 일정하게 유지 할 때 정확한 값을 얻을 수 있습니다. |
센서와 본체 사이에 어떤 케이블을 사용합니까?(설치형)
| pH센서는 pH전용케이블을 사용하셔야 합니다.
다른 pH Cable을 사용할 경우에는 신호가 불안정해집니다.
케이블을 연결할때는 중계박스를 사용해 주어야 합니다. |
자동온도보상에 대해서 알고 싶습니다.
| pH는 온도와 상관관계가 있습니다.
즉, 온도가 변할때에 pH값도 함께 변함니다.
인산염 표준액은 섭씨0도에서 ph6.98을 나타내지만, 섭씨60도에서는 ph6.84를 나타냅니다.
이런 변화를 계기에서 자동으로 조정해 주는 것을 "자동온도보상"이라고 합니다.
자동온도보상이 되는 계기는 특별한 조정없이 측정된 값을 그냥 사용하시면 됩니다.
저가의 pH에는 온도계가 내장되어 있지 않습니다.
값이 싸기는 하겠지만 정확한 pH값을 측정하지는 못합니다.
온도 변화가 심할 수록 부정확하기 때문입니다. 자동온도보상 기능이 있는 pH를 권장합니다.
당사에서 취급하는 모든 휴대형 pH제품은 자동온도보상 기능이 있습니다.
|
표준 교정액을 사용했으나 교정이 되지 않습니다.
| 다음과 같은 원인이 있을 수 있습니다.
1. 전극의 파손 또는 오염
전극에는 미세한 구멍이 나 있습니다.
오염이 되거나 잘못된 관리로 인해 구멍이 막히게 되면 센서가 정상작동할 수 없습니다.
2. 표준교정액의 불량
교정액이 너무 오래되었거나, 수차례의 측정으로 인해 섞이게 되면 교정에 문제가 발생할 수 있습니다.
3. 센서와 본체간에 부적절한 규격의 케이블의 연결 (설치형의 경우)
항상 pH전용 케이블을 사용하십시오.
케이블이 끊어졌을 경우에는 중계박스를 사용해 이음새를 처리해야 합니다.
|
