 특징 비파괴측정
정밀한 측정값 적용분야 자체품질검사용
납품성적서 제출용
도금 두께 측정 횟수가 많은 연구소, 실험실, 기업
보다 간편하고 간단하게 측정하시려는 연구소, 실험실, 기업
PCB기판 측정 등 전자제품, 기계, 자동차 부품, 귀금속 도금 등의 측정 기능 도금물의 표면에 접촉하지 않고 비파괴식으로 측정합니다.
비파괴식이므로 값비싼 도금에도 제품을 손상시키지 않고 측정가능합니다.
도금하지 조합을 손쉽게 측정할 수 있습니다.
다층도금은 단 1회의 측정만으로 각층 두께를 한번에 측정합니다.
20배까지 확대가능한 CCD카메라와 칼라모니터로 검색하므로 아주 미세한 부위도 측정가능합니다.
측정 축이동은 조이스틱으로 자동이동하므로 아주 편리하게 사용하실수 있습니다.

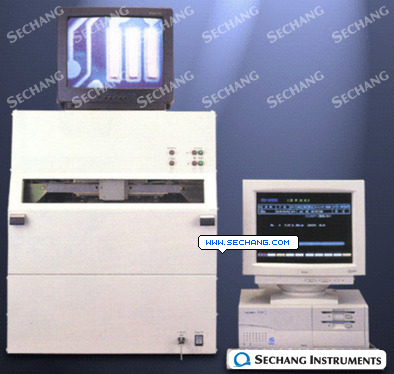

EX-2000 사양
EX-2000 측정조합
|
기기명
|
형광 X선식 도금두께측정기
|
|
형식
|
비접촉 비파괴식
|
|
측정원리
|
형광 X선
|
|
측정기능
|
도금두께, 단위당 중량, 구성비검출, 스펙트럼분석
|
|
측정가능원소
|
Au, Ag, Sn, Rh, Cd, Cr, Co, Cu, Ni, Fe,
Zn, Pb, Pd, Pt, Plastic, Sn/Pb등
|
|
연산기능
|
합금두께측정, 다층도금두께측정, 오차보정, 측정단위변환
|
|
통계기능
|
최대/최소값, 유효값, 분산, 표준편차, 자동 막대그래프
|
|
데이터 저장기능
|
30채널 입력(채널당 2000개 데이터)
|
|
한계설정기능
|
최대한계치 최산한계치에 따른 측정치 분류
|
|
분해능
|
0.001 ㎛
|
|
측정범위
|
0 - 90㎛ (도금/하지 마다 다릅니다. 자세한 것은 측정가능표를
참조하십시요.)
|
|
연산장치
|
두께측정 전용컴퓨터
|
|
비디오출력
|
칼라 CCD 카메라, 칼라 CCD 모니터
|
|
결과출력
|
전용 프린터
|
|
전원
|
110V AC 60Hz
|
|
총중량
|
50 Kg
|
