 특징 측정범위 : 0 ~ 5000um
겸용/분해능 : 0.01um
안전제일!무선전극시스템
생산성혁명!연속스캔측정
독일 장인정신의 명품
최고급 무선네트워크장비 적용분야 측정가능한 샘플 : 철(鐵)금속 소재 위의 비자성(非磁性) 코팅
비자성(Non-Magnetic) 코팅 : 분체도장 페인트 인산염피막 경질크롬 동 에폭시 용융아연 라커 알루미늄 황동(신주) 청동 카드늄 플라스틱 고무 등
철(Ferrous)금속 : 철 철합금 등
측정가능한 샘플 : 비철(非鐵)금속 위의 비전도성(非傳導性) 코팅
비전도(Non-Conductivity) 코팅 : 양극산화피막 아노다이징 분체도장 페인트 인산염피막 라커 에폭시 플라스틱 고무 등
비철(Non-Ferrous)금속 : 알루미늄 황동(신주) 청동 동 마그네슘 티타늄 우라늄 아연 등 기능 세계최초 신기술 계기 내장/분리/무선 겸용전극 개발

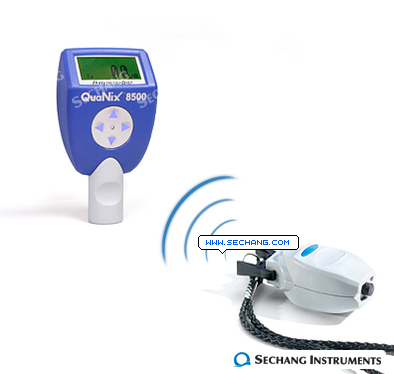

혁신적인 무선전극으로 어떠한 조건과 상황에서도 안전하고 신속하게 측정가능
계기에 무선전극을 일체형으로 한손으로 측정가능
계기에 무선전극케이블을 연결하여 두손으로 측정가능
계기와 무선전극사이에 무선으로 측정가능
측정횟수가 8백만회 이상이 넘어도 정확한 측정값 보장, 최고의 안정적 성능
핸드폰과 같은 네이게이션 메뉴 구조
센서 분리 및 내장모듈형 디자인
모듈 구조로 유지보수 및 옵션 선택이 편리
영구자석을 사용 직류전류장을 만드는 홀센서(Hall-Sensor)기술채택
QuaNix Software 7.0를 이용하여 PC화면으로 실시간 통계표시, 프린터출력(옵션)
교정없이 측정가능하므로 작동준비시간이 필요없어 생산성증대
0점 교정만으로 정확한 측정가능
센서 연장케이블로 두손으로 측정하거나 일체형으로 한손으로 측정가능
5000um까지 측정가능한 전극
|
모델명
|
QN-8500M-FNR5
|
|
제조사
|
Automation Dr.Nix (독일) |
|
소재
|
철/비철
|
|
측정범위
|
0 ~ 5000 um
|
|
측정원리
|
철:마그네틱 플럭스 (Hall-Effect)
비철:와전류식(Eddy-Current)
|
|
측정값 표시 |
1um, 0.1um, 0.01um |
|
정밀도
|
± 1um + 측정값의 2%
|
|
교정 |
사용자교정 : 100개 거친 소재를 위한 평균0점교정기능 |
|
최소측정면적
|
20 mm × 20mm
|
|
최소곡면면적
|
볼록 : 5 mm
오목 : 30 mm
|
|
최소하지두께
|
Fe : 0.2 mm
NFe : 0.05mm
|
|
사용온도
|
보관 : -10 ~ 60 °c
작동 : 0 ~ 50 °c
|
|
메모리
|
블럭분할 : 999 개
데이터저장 : 13000개
|
|
통계
|
데이터표시, 평균, 표준편차, 최대, 최소
|
|
화면표시
|
디지탈 LCD
측정값 자동Hold
|
|
전극 |
1포인트, 내장/분리형 무선전극 (최대 20m이내) |
|
측정속도 |
1500ms (약 40회 / 분)
|
|
충전후
측정시간 |
최대
2000번까지 |
|
방전후
충전시간 |
약 5시간 |
표준/규격 |
DIN EN ISO2808, DIN 50981, DIN
50984, ISO 2178,
BS 5411 (3&11),
BS 3900 - C5, ASTM B 499, ISO 2360, ASTM D 1400, ASTM D 1186, ASTM D 7091
|
| ISM Frequency Band
|
2.4
GHz
|
| 무상보증기간
|
3년
|
|
계기설정 |
단위 : um/mil
분해능 : 1um/0.1um/0.01um
백라이트 : 자동/OFF
화면표시 : 일반/ 역상
무선 : ON/OFF
언어 : 3개국어
신호음 : ON/OFF
시간날짜 설정
시스템정보 표시 |
|
전원
|
1.5V x 2 (알카라인 건전지, AA)
10초이상사용하지 않을시 자동전원차단
|
|
크기 |
계기
: 124 × 67 × 33 mm 무선전극 : 61 x 28 x 28
mm |
|
무게
|
계기
: 120g (건전지포함) 무선전극 : 30g |
