 특징 측정범위:
0.5~1000 mg/l
1~1000 NTU
이중적외선펄스광선산란광법
단위변환(NTU,%,g/l,ppt,ppm)
삽입형(7530SSN) 적용분야 하수정화시설, 수처리, 화학공장, 약품, 식료품, 광산업등에 있어서Turbidity에 대한 탁도의 측정 기능 물 속의 입자(Particle)를 판별하는데 유효한 두 개의 Beam구조로 된 Pulse광(光)을 사용합니다. 이 Pulse 광이 입자를 지나며 산란되어 90도 위치의 수광부에 계측된 정도에 따라 측정값을 나타냅니다.
최신의 마이크로프로세서 기술을 결합하여 만들어 졌습니다.
표면측정의 기술과의 결합은 극도의 안정성을 지닌 경제적인 가격의 계측제어기계가 탄생하도록 하였습니다.
이 계기는 탁도가 있거나 부유물이 함유된 것을 측정하는 것이 중요한 실제 현장에서 사용되도록 고안되었습니다.
탁도 측정의 원리는 Tyndall 효과입니다. 이 원리에 따르면, 산란광은 부유 고형물질 입자의 수에 비례합니다. 산란광의 공간 분산 정도는 입자의 모양과 크기에 따라 좌우됩니다. 측정 기계간의 결과값 비교 확인시에는 표준 ISO 7027 (DIN 380404) 측정법에 따릅니다. 측정 원리 특허 번호 (No. DE 41 42 938 A1)
|

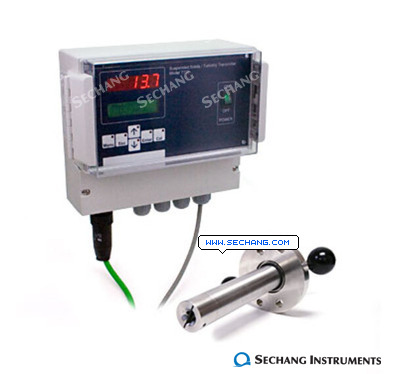

제품구성 |
|
전송기 |
7110 MTF |
|
검출기 |
7530 SSN-E (삽입형) |
|
볼벨브 |
7900 KHE |
|
전송기 |
|
모델명 |
7110MTF-FG |
|
형식 |
Microprocessor (EPROM Memory 내장형) |
|
기능 |
자기진단, 밧데리 내장, 측정범위 설정 |
|
측정단위 |
NTU, %, g/l, mg/l (ppm) 설정가능 |
|
정밀도 |
± 2.0 |
|
정밀도 |
± 2.0% of F.S |
|
재현성 |
± 0.5% of F.S |
|
온도 Drift |
± 0.1% of F.S |
|
주위온도 |
- 20 ∼ 60℃ |
|
출력신호 |
4-20mA DC Isolated (max load 500)
RS-232C |
|
경보설정 |
2 Limit swicth + 2 Alarm |
|
현장지시 |
2 line 액정화면 및 14mm LED |
|
외함 |
outdoor enclosure IP 65 / NEMA 4X |
|
외함크기 |
250 x 200 x 120
|
|
키패드 |
방수/방적처리된 6개 키패드 |
|
온도보상 |
자동온도보상 |
|
전원 |
AC 110/220V 50/60Hz, 24V AC/DC |
|
센서 |
|
모델명 |
7530 SSN-E
|
|
측정범위 |
0.5~1000 mg/l
1~1000 NTU
|
|
정확도 |
측정범위 최대치의 1% |
|
측정원리 |
90° scattered light method
|
|
사용온도 |
- 5 ∼ 50℃ |
|
형식 |
4-Beam Alternating광 측정방식 |
|
구조 |
2 Near-infrared(880nm)광 Emitting Diode,
2 Silicon Phothodetectors |
|
검출기 Head |
Polyoxymethylen (POM), Araldit® glue |
|
검출기 몸체 |
SUS 316 |
|
케이블 접속 |
IP66 방수,방진, 방식 옥외형 Quick Disconector구조 |
|
센서부 개략치수 |
220mm(L) X 38mm(Diameter) |
|
센서케이블 길이 |
1m + 10m |
|
사용압력 |
최대 6 Bar (90PSI) |
|
설치방법 |
볼밸브를 이용한 설치(설명서 참조) |
SCM-7530E 관련 |
 |
|
|
7530SSN-E 관련 |
|
|
|
7900KHE-DN40 관련 |
|
|
|
탁도계 관련자료 |
|
|
|
SS 측정기 관련자료 |
|
|
|
SS 측정기 관련자료 |
|
|
|
투시도와 탁도의 차이점은?
| 투시도와 탁도 [透視度 - 濁度]의 차이점은 다음과 같습니다.
탁도는 물의 흐림정도를 나타내는 것으로 투시도와 같은 목적으로 사용되는 지표로 사용됩니다. 농도가 다른 물의 탁도 표준액에서 투시도를 측정하고, 투시도와 탁도의 관계를 양대수 방안지상에 도면으로 그리게 되면, 탁도가 증가할 때 투시도는 감소하며 양대수 눈금에서는 직선 관계로 나타나게 됩니다.
|
