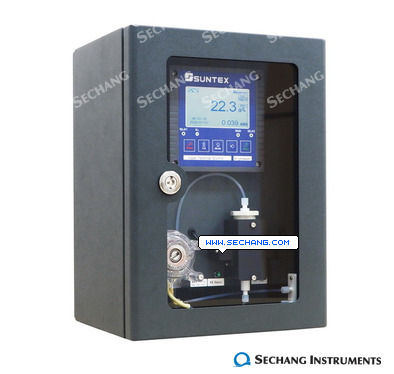

 특징 SCU-9100-L은 PCB 제조 공정에서 구리 이온(Cu²⁺) 및 황산구리(CuSO₄) 농도를 고정밀로 분석하는 장비입니다. 시약 없이 분광광도법을 이용한 정확한 측정이 가능하며, 자동 샘플링을 위한 내장식 연동 펌프가 장착되어 있습니다. 적용분야 PCB 제조, 구리 용액 모니터링, 에칭 공정, 전기도금 기능 ▫ 시약 없이 구리 이온(Cu²⁺) 및 황산구리 농도 측정
▫ 분광광도법 기반의 높은 정밀도
▫ 0~40 g/L의 측정 범위 지원
▫ LCM 디스플레이로 텍스트, 트렌드, 차트 모드 제공
▫ 4~20 mA 아날로그 출력 및 RS-485(Modbus RTU/ASCII) 통신 지원
▫ 자동 샘플링을 위한 내장 연동 펌프
▫ 50개의 이벤트 로그 기록 가능
▫ 최대 160일간 데이터 기록 저장 기능
▫ 플랫폼 및 벽면 장착 가능
▫ 방수 설계 및 내구성 강화
| 항목 |
사양 및 정보 |
| 측정 항목 |
구리 이온 (Cu²⁺) 및 황산구리 (CuSO₄) 농도 |
| 측정 범위 |
Cu²⁺: 0~40 g/L, CuSO₄: 0~160 g/L |
| 해상도 |
0.01 g/L |
| 정확도 |
±2% (Full Scale) |
| 측정 원리 |
분광광도법 |
| 디스플레이 |
LCM (그래픽 메뉴 디스플레이, 자동/수동 조명) |
| 측정 모드 |
텍스트 모드, 트레이스 모드 (3분~4주 그래프), 차트 모드 |
| 출력 신호 |
4~20 mA (절연 DC), RS-485 (Modbus RTU/ASCII) |
| 릴레이 접점 |
2개 (Hi/Lo 선택 가능, 최대 240 VAC, 0.5A) |
| 로그 기능 |
50개 이벤트 기록 |
| 전원 공급 |
220V AC, 30W, 50/60Hz |
| 데이터 기록 |
측정값, 날짜 및 시간 저장 (최대 160일) |
| 설치 방식 |
플랫폼 장착 |
| 사용 온도 |
0 ~ 50°C |
| 크기 (H×W×D) |
405 × 321 × 253 mm |
| 무게 |
약 10 kg |
| 튜빙 규격 |
1/16(1.59mm) ID, 1/8(3.18mm) OD, PFA |
| LED 광원 |
자동 보정 시스템 내장 |
