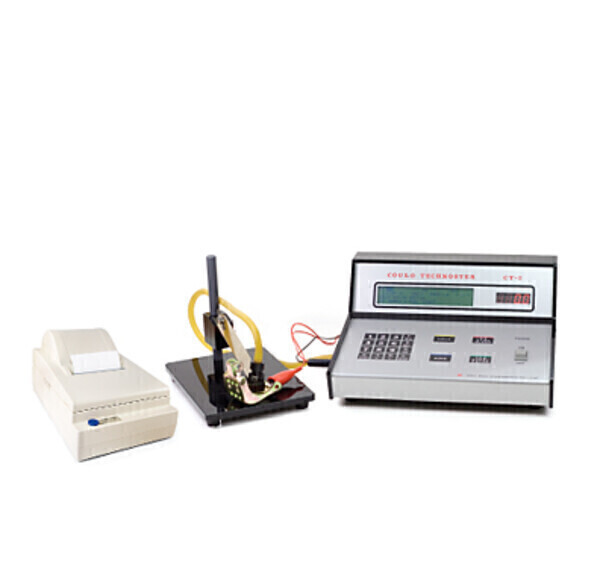

 특징 Fischer CT-2 전해식 코팅두께측정기. 측정 범위 0~300μm, 최대 분해능 0.001μm(1nm). 전해식으로 비자성 금속 위 도금층(Ni, Cu, Cr 등) 정밀 측정 가능. 국내 최다 판매 전해식 모델. 데이터 저장 기능, 미니 프린터 연결 지원. 금속/비금속 기재 위 도금 두께 정밀 측정, 전기도금·PCB·반도체·표면처리·방산 부품 품질 관리에 적합. 적용분야 자체품질검사용
납품성적서 제출용
비파괴 도금두께측정기 측정치 검증 및 표준판(시편)제작,기계, 자동차 부품 등의 측정 기능 단층, 다층, 합금도금의 정밀한 두께를 측정합니다.
평판뿐만 아니라 원형, 가는 물체, 휘어지거나 복잡한 표면도 측정가능합니다.
철사와 같은 Wire의 측정가능합니다. (Wire-Tester 부착시)
비파괴식으로 측정하기 어려운 30㎛이상의 두꺼운 도금 두께를 측정합니다.
프린터기능은 제품성적서 증빙서류 제출시 유용합니다.
측정한 제품의 통계 (전체평균, 부분평균, 막대그래프, 합계, 표준편차 등) 회사이름 등의 10여 가지의 내용을 출력합니다.
논리적인 함수가 포함되어 있는 마이크로프로세서를 내장하여 연산과 데이터 저장기능을 수행합니다.
64종류의 측정조건을 기억하므로, 측정할 때마다 도금/하지 등을 일일이 설정할 필요가 없으며, 각각 최대 9999개까지의 측정 데이타를 저장할 수 있습니다.
도금층마다 다르게 전해액, 감도 등의 설정해 주어야 하는 다른 제품과 달리 까다로운 세팅작업을 계기가 자동으로 설정하므로 아주 편리하게 측정할 수 있습니다.
표준판에서의 교정치와 설정등을 계기가 자동계산하여 줍니다.
|
모델명
|
CT-2
|
|
제조사
|
Elecfine
(일본)
|
|
표시방법 |
액정 LCD40자 4행 액정,
4행 발광다이오드(LED) |
|
표시내용 |
두께측정치, 자동 소수점, 도금명/하지, 단위 (4종류), 전해액 종류, 가스겟 종류, 통계, LOT NO ,일자(년,월,일) ,회사명/부품명 |
|
교반방식 |
AIR 진동 |
|
사용가스켓 |
A, B, C |
|
측정범위 |
최소 |
0.006㎛ |
|
최대 |
300㎛ |
|
측정원리
|
전해식
(Coulometric)
|
|
측정단위 |
㎛, ㎚, mil, Ml |
|
최소측정면적 |
1.5ø |
|
특수
도금 |
흑크롬 |
직독 |
|
무전해니켈 |
|
Sn - Pb |
|
Zn - Sn |
|
Sn - Cu (합금층) |
자동보정 |
|
감 도 |
AUTO 1 ~ 11 |
|
다층도금에 측정설정 |
프로그램입력 (자동설정) |
|
사용전해액에 표시 |
프로그램입력 (자동선택) |
|
WT측정 (WIRE 측정)도금, 중량환산 |
자동계산 |
|
측정물에 대한 자료 저장 |
64 CH /각 9999데이타 |
|
통계처리 |
평균치, 최대치, 표준편차 |
|
인쇄기능 |
년.월.일, 부품명, 회사명 LOT NO, 측정 DATA |
|
승인 규격 |
ISO(국제표준화기구) 2177, ASTM(미국재료시험협회) B504-82, MIL(미군규격), DIN(독일공업품 표준규격) 50932, 50955, JIS(일본공업표준규격) H8501, H8610-8619 |
|
크기 (계기본체) |
300(W)
X 250(D) X 150(H)mm
|
|
중량
(계기본체)
|
3 Kg
|
