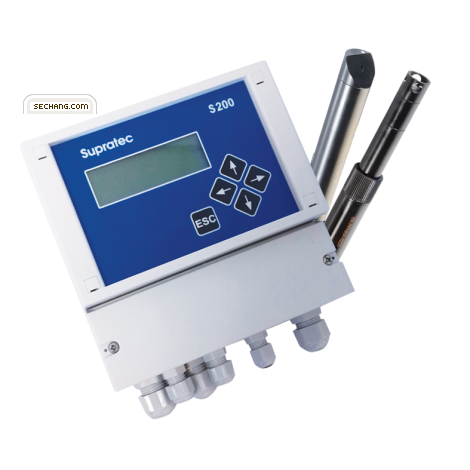

 특징 pH/TURBIDITY 측정기
-디지털 통신 기술
-2개의 디지털 센서 연결
-2개의 4-20 mA 출력
-2개의 릴레이 출력
-Mobus RTU 출력
-광범위한 견고한 스마트 센서 적용분야 폐수 처리 시설 (질산화 / 탈질 공정 모니터링 / 통제를 위한 통조), 식수 (원수 시험), 산업폐수 처리 (배출 시설, 관리 등), 지표수 모니터링, 어류 양식 기능 pH, 산화 환원, 온도, 용존 산소 (광 채널 별), 전도도, 염분도, 탁도 (NTU), 부유물 (g/L), 슬러지 블랭킷 (%)을 모니터링 하는 새로운 S200 디지털 변환기는 2 개의 PONSEL 브랜드 디지털 센서를 연결합니다.
측정 된 값은 아날로그 또는 디지털 방식으로 표시되고 전송됩니다. 사전 구성된 규정 기능은 또한 공정 제어를 최적화합니다.
S200 장치는 광범위한 섭동 방지 디지털 센서 (센서에 내장 된 사전 증폭 및 신호의 디지털 처리)와 관련이 있습니다. 교정, 로그, 사용자 및 측정에 관한 모든 데이터는 센서에서 직접 처리되므로 매우 신뢰할 수 있고 추적 가능한 측정이 가능합니다.
|
Software & features
|
| 2 Digital sensor |
2 RS485 digital sensor inputs
|
|
Controller stop by external dry contact
Flow measurement Impulse input
|
| 2 anlalog outputs |
I0/4-20 mA with galvanic insulation
500, resolution < 0.010 mA
|
| 2 relay digital outputs |
Dry contact
free potential configurable
MAX.
12 V, 200 mA
|
| 3 relay outputs |
2 configurable digital outputs:
- 1 as alarm relay
- 1 NO free potential
Max. 250 V, 6A, 1000 VA
|
| Controller |
On/Off control with hysteresis, P or PI
|
| Control |
On/Off control with hysteresis
Pulse – pause, Frequency pulse
Analog uninterrupted
|
| Limit value |
Min. and Max. values
Adjustable time (0 …..9999 s)
|
| Digital interface |
Slave Modbus RTU
|
|
Unit technical characteristics:
|
| Power supply |
230 V/AC, +/- 10% (50/60 Hz)
110 V/AC, +/- 10% (50/60 Hz)
16 VA consumptions
|
| Display |
Backlit LCD screen 4x20 characters
5 directional button keyboard
|
| Dimensions (HxWxD) |
160 x
165 x 85 mm
|
|
Weight
|
1.1 Kg
|
|
IP index
|
IP 65
|
|
Operating temperature
|
-20 to +55°C
Max. 90 % relative humidity at 40 °C not condensed
|
|
Storage temperature
|
-20 ± +65 °C
|
|
pH/T°C Sensor Technical data sheet
|
| Principle |
Combined electrode (pH/reference)
|
| Ranges |
0.00 – 14.00 pH
0.00 ± +50.00 °C
|
| Accuracy |
0.1 pH
|
|
Material
|
pH : special glass (Gelled electrolyte Ag/AgCl reference)
Temperature: NTC (Temperature compensation via NTC)
|
|
Turbidity Sensor Technical data sheet
|
| Principle |
IR Nephelometry (IR diffusion at 90°)
|
| Ranges |
0.0-50.0 NTU
0.0-200.0 NTU
0-1,000 NTU
0-4,000 NTU
|
| Accuracy |
<
5% of NTU reading
|
|
Material
|
Delrin, PVC, PMMA, Stainless steel
Temperature compensation via CTN
|
AQUALABO_Sensor 관련 |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
AQUALABO_S200 Series 관련 |
|
|
|
|
|
S200 관련 |
|
|
|
탁도계 관련자료 |
|
|
|
투시도와 탁도의 차이점은?
| 투시도와 탁도 [透視度 - 濁度]의 차이점은 다음과 같습니다.
탁도는 물의 흐림정도를 나타내는 것으로 투시도와 같은 목적으로 사용되는 지표로 사용됩니다. 농도가 다른 물의 탁도 표준액에서 투시도를 측정하고, 투시도와 탁도의 관계를 양대수 방안지상에 도면으로 그리게 되면, 탁도가 증가할 때 투시도는 감소하며 양대수 눈금에서는 직선 관계로 나타나게 됩니다.
|
