특징 측정범위: 0 ~ 5000um
분해능 : 0.1um
비철위 비전도코팅측정
작고 신뢰성높은 센서
PC와 연결, 실시간 측정
전용 프린터 포함
적용분야 측정가능한 샘플 : 비철(非鐵)금속 위의 비전도성(非傳導性) 코팅
비전도(Non-Conductivity) 코팅 : 양극산화피막 아노다이징 분체도장 페인트 인산염피막 라커 에폭시 플라스틱 고무 등
비철(Non-Ferrous)금속 : 알루미늄 황동(신주) 청동 동 마그네슘 티타늄 우라늄 아연 등
기능 QNix Software 6.2를 이용하여 PC화면으로 실시간 측정, 각종통계를 전용프린터 또는 PC프린터 출력
세계최초 센서 분리 및 내장모듈형 디자인
모듈 구조로 유지보수 및 옵션 선택이 편리
타사와 다르게 직류전류장을 생성하는 영구자석을 채택
0점 교정만으로 정확한 측정가능하도록 특허받은 홀센서(Hall-Sensor)기술
교정없이 측정가능하므로 작동준비시간이 필요없어 생산성증대
30%이상 더오래가고 튼튼한 전극 루비팁장착
센서 연장케이블로 두손으로 측정하거나 일체형으로 한손으로 측정가능
파이프 내부를 측정가능한 Right Angle Probe (옵션)
60미터 수중에서 측정가능한 Under-water Probe (옵션)
5000um까지 측정가능한 센서지원
품질에 대한 자부심, 세계최장의 무상보증기간 3년제공
제품개발, 디자인, 제조, QC까지 모두 made in Germany
3년무상보증 제한안내 : 정기테스트, 성적서 재발행, 부적절한 취급으로 인한 파손(케이스 파손, 배터리 커버분실 등), 잘못된 방법으로 본체와 전극의 연결, 배터리 누액, 배터리 전극 혼용, 심각한 루비팁 파손은 3년무상보증에서 제외됩니다.
모델명
QN-7500M-N5P
제조사
Automation Dr.Nix (독일)
소재
비철 (NFe)
측정범위
0 ∼ 5000 um
측정원리
비철: 와전류식(Eddy-Current)
측정단위
um
/ mil 변환가능
측정값 표시
0.1um : 0~99.9 um 1um : 100~999um 1mm : 1 ~ 5 mm
정밀도
±1um + 측정값의 2%
최소측정면적
10 × 10 mm²
최소곡면면적
볼록 : 5 mm 오목 :25 mm
최소하지두께
Fe : 0.2 mm
메모리
블럭분할 : 999 개 데이터저장 : 3900개
통계
데이터표시, 평균, 표준편차, 최대, 최소
사용온도
보관 : -10 ~ 60 °c 작동 : 0 ~ 50 °c
화면표시
디지탈 (LCD) 측정값 자동Hold
전극
1포인트, 7500용 Quanix 전극사용가능 내부전극 및 외부전극 사용가능
프린터 출력
RS-232
측정속도
1300ms (약 46회 / 분)
표준/규격
DIN EN ISO2808, DIN 50981, BS 3900 - C5, ASTM D 7091,
DIN
50984, BS 5411 (3),
ISO 2360, ASTM D 1400
고객 중에는 저렴한 도막 두께측정기를 찾으시는 분이 많습니다.
하지만, 모든 경우가 휴대형으로 측정 가능하지는 않습니다.
우선 휴대형으로 측정하기 위해서는 크게 두가지의 경우입니다.
1.자성체 위에 비자성체 (철)
2.전도체 위에 비전도체 (비철)
즉 철위에 페인트의 경우,
자성체 위의 비자성체가 되므로 철용 휴대형 코팅두께측정기로 측정이 가능하게 됩니다.
또한 구리 위에 페인트 같은 경우에도
전도체 위에 비전도체의 경우가 되므로 비철용 코팅두께측정기로 측정기 가능하게 됩니다.
철용 도막두께측정기의 측정가능한 조합 철소재 위에 다음과 같은 도금이 올라가는 경우에 해당합니다.
알루미늄 황동(신주) 청동 카드늄 경질크롬 동 에폭시 아연 라커 분체도장 페인트 고무 주석 바니쉬 코팅
비철용 도막두께측정기의 측정가능한 조합 알루니늄 소재 : 아노다이징 에폭시 라커 페인트 플라스틱 고무 바니쉬 코팅
황동(신주) 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
청동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
마그네슘 소재 : 아노다이징 페인트 플라스틱 코팅
스테인레스 소재 : 에폭시 라커 페인트 플라스틱 코팅
티타뇸 소재 : 에폭시 페인트 플라스틱 코팅
우라늄 소재 : 페인트 플라스틱 고무 코팅
아연소재 : 에폭시 라커 페인트 플라스틱 코팅
궁금하신 점에 대해 해당 분야의 전문가가 상담해드립니다.
제품문의 버튼을 누르시면 입력폼이 출력됩니다. 담당자의 이름을 클릭하시면 직통 번호를 확인하실 수 있습니다.
NO.1 도막두께측정기
NO.2 Dual Probe 5mm for QN-7500
NO.3 RS-232 Serial Printer
NO.4 Probe Standard Cable for QN-7500 (1m)
NO.5 Interface Cable RS232
NO.6 Software 6.2 for MS Windows
NO.7 도막두께측정기 확인용 필름세트
본체이외에는 소모품입니다. 일부 사진만 표시될 수 있습니다.

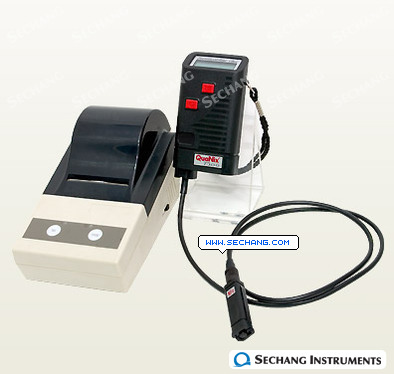

구성내역
도막 두께 측정기 QuaNix 7500M
전극 : 비철 전용 전극 NFe probe (0 ~ 5000 microns)
Probe 연장케이블
사용 설명서(한글, 영문)
강화 플라스틱 케이스
비철 0점 소재
9V 건전지
QuaNix Software 6.2
전용프린터
RS-232 전용케이블
NO.1 Dual Probe 5mm for QN-7500
NO.2 RS-232 Serial Printer
NO.3 Probe Standard Cable for QN-7500 (1m)
NO.4 Interface Cable RS232
NO.5 Software 6.2 for MS Windows
NO.6 도막두께측정기 확인용 필름세트
유상으로 판매하는 소모품 입니다. 일부 소모품만 표시될 수 있습니다.
NO.1 Dual Probe 5mm for QN-7500
NO.2 직각 프로브 (NFe 10mm 아노다이징, 비철용)
NO.3 Right Angle Probe for QN-7500 (NFe 2mm Flexible)
