 특징 ORP 측정
ORP ±2000mV(10~60℃)

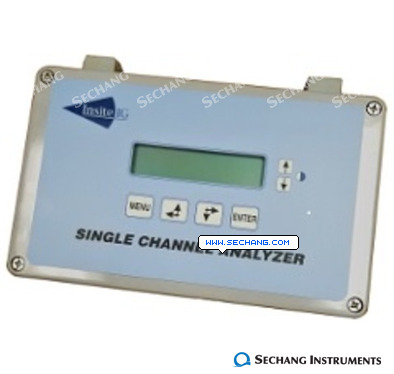

RS 485 적용분야 각종 수처리 시설, 환경 시설, 실헙실 등 기능 * InsiteIG SCA는 첨단 전자 장치를 고체 상태의 스마트 센서와 결합한 독창적 인 시스템입니다.
* 표준 InsiteIG DO, SS, pH 또는 ORP 센서를 연결하면 자동으로 올바른 작동을 구성합니다.
* 이 시스템은 유연하며 경제적인 공정 모니터링 및 제어가 가능합니다.
* 모든 센서/전극은 유지보수 중간에 오랜 기간 동안 사용할 수있는 자가 세정 기능을 내장하고 있습니다.
* 간편한 메뉴 기반 설정으로 빠르고 쉽게 시스템을 설치할 수 있습니다.
* 표준 출력은 4~20mA 2, 설정점 릴레이 2 , 알람 1, 세정 릴레이 1 및 RS-485 ModBus RTU 신호입니다.
* 거의 모든 시스템에서 실시간 데이터를 기반으로 능동적인 프로세스 제어가 가능합니다.
|
모델명 |
SCA
Single Channel Analyzer |
|
측정범위 |
DO
|
0
~ 25 ppm(0~60℃)
|
|
SS
|
0~30,000mg/l(0~60℃)
|
|
pH
|
2~12pH (10~60℃)
|
|
ORP
|
±2000mV(10~60℃) |
|
분해능 |
DO
|
.01ppm
below 4.00, .1ppm above 4.0
|
|
SS
|
1mg/l below 1000mg/l
10mg/l between 1,000 and 9,999 mg/l
100mg/l above 10,000mg/l
|
|
정밀도 |
DO
|
1%
of reading or .05ppm, whichever is greater |
|
SS
|
3%
of reading |
|
출력신호 |
Output: 2
optically isolated
4 ~ 20mA
optically
isolated RS 485 Modbus
|
|
Relay |
2 dry contact 10amp relay setpoints
1 alarm relay
1 clean relay
|
|
Memory Backup
|
YES
|
|
화면
|
Backlit alpha-numeric LCD display with UV protection
Contrast adjustment via keypad |
|
센서 케이블 길이
|
33feet standard (optional lengths up to 2000 ft)
|
|
주변 온도
|
-20~70℃
|
|
주변 습도
|
0~100%
|
|
방수등급 |
NEMA
4X |
|
Wetted Materials |
Epoxy, polyurethane, 및 PVC |
|
최대 압력
|
100psi
|
|
전원 |
AC 110/220V |
Insite IG, Portable 관련 |
 |
|
|
|
Insite IG, Process 관련 |
|
|
|
|
|
|
|
|
|
|
|
|
SCA 관련 |
|
|
|
Model 52 관련 |
|
|
|
ECORPQUIN 관련 |
|
|
|
ORP가 무엇인가요?
| ORP는 Oxidation-Reduction Potential의 약자로 산화-환원전위를 말합니다.
광의적인 의미에서
산화란 각 원소가 가지고 있는 산화수(Oxidation Number)가 증가하는 것을 말하고
환원이란 산화가 감소 즉, 음원자가의 증가를 말합니다.
산화·환원전위는 그 용액의 산화력 또는 환원력의 강도를 아는 척도로 사용됩니다.
전자 교환이 따르는 모든 화학반응은 산화·환원 반응이며 산화·환원력의 강도는 ORP를 측정함으로써 알 수 있습니다.
ORP의 측정은 계열의 강도 측정이며 용량을 측정할 수 없습니다.
ORP의 측정값으로부터 용액중의 산화제나 환원제의 농도는 알 수는 없고
단지 농도비만을 알 수 있다는 뜻입니다.
폐수처리에서 실용적인 입장에서는 산화제 또는 환원제의 비율만을 알면 충분한 경우가 많습니다.
또한, 산화력이 큰 용액인지 산화력이 큰 용액인지를 판단하는데도 사용됩니다.
|
