 특징 up ~500mS/cm
(K=0.3, 4-cell) 적용분야 보일러, 수처리, DI water, Pure Water, Utra-Pure Water 시설등의 연속 전도도 측정 기능 고집적회로(ASIC)를 채용하여 대화식 프로그램 방식을 구현하였습니다. 측정값을 절연회로에 의해 0/4~20mA 출력하여 신뢰도를 높였습니다. 현장 환경 맞는 경보신호(연속/간헐)를 사용할 수 있으며, 경보지연(0~1999초) 기능을 내장하고 있습니다. 내부 메모리(non-volatile memory) 는 비휘발성이므로 보전 기능을 갖추고 있어 설정된 측정 조건, 공정제어변수 및 표준화값을 안전하게 보호할 수 있습니다. 대형 LCD 화면을 채택하여 측정값, 프로그램 입력, 오류 메세지 등을 쉽게 판독할 수 있습니다. IP54등급의 표준외함(DIN1/4)을 적용하여 판넬에 간단히 취부할 수 있습니다. 계기 전면에 배열된 지시등(LED)은 제어 릴레이 구동상태, 경보상태 및 자동/수동 모드 운전상태를 표시해줍니다. 잠금 기능이 있어 임의 오동작을 막을 수 있습니다. 자동/수동 온도 보정기능(0~10.0%까지 온도 보정계수 입력 가능) 과 자동제어 기능 Hi/Lo, Hi/Hi, Lo/Hi, Lo/Lo 설정이 가능합니다.

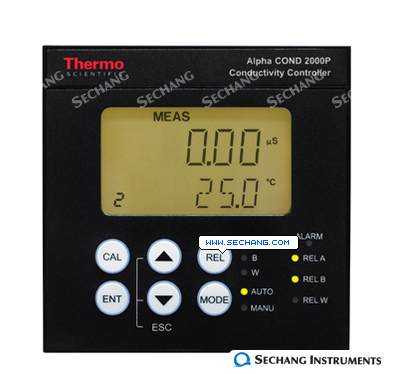

Controller
사양
|
품명 |
Conductivity Controller
모델: TSCONCTP2000P
|
|
화면표시 |
Digital LCD with BACKLIGHT |
|
측정범위 |
전도도 |
0.000 ~ 2.000 μS/cm
0.00 ~ 20.00 μS/cm
0.0 ~ 200 μS/cm
0 ~ 2000 μS/cm
0.00 ~20.00 mS/cm
0.0 ~200.0 mS/cm
0 ~1000 mS/cm
(Keypad설정에 의함) |
|
온도 |
-10 ~ 125 ℃(온도 측정 : PT100,
PT1000) |
|
정밀도 |
전도도 |
± 1 % of F.S. |
|
온도 |
± 0.5 ℃ |
|
분해능 |
전도도 |
0.001μS/cm, 0.01μS/cm, 0.1μS/cm, 1 μS/cm;
0.01mS/cm, 0.1 mS/cm,
1mS/cm |
|
온도 |
0.1 ℃ |
|
온도보상 |
자동
/수동 |
|
표준온도 |
25 ℃ |
|
전송출력 |
Isolated DC 0/4 ~ 20mA |
|
경보설정 |
P/PI control(pulse length/pulse frequency)
지원
Contect Outut: 1 SPDT, 3SPST relays
Wash cycle: 0.1 ~ 199.9 hour
Wash duration: 1 ~ 1999 sec
Switching vltage/current/power:
Max. 250VAC / Max. 3A / Max.
600VA |
|
High / Low Hysteresis Band : 0 ~ 10% Full
Scale |
|
전원 |
AC 110/220V, 50/60Hz |
|
사용환경 |
-10 ∼ 50 ℃, 90% R.H.
이하 |
|
크기 |
96(W) × 96(H) mm |
|
컨트롤러
옵션
:
Wall
Mounting
TSCONCTP2000W
|
Cell
사양
|
품명 |
Conductivity Cell(아래 측정범위 중 택
1) |
|
모델
|
ECCS10-0-01T |
ECCS10-0-1S
|
ECCS10-1-0S |
EC91346S
|
|
측정범위 |
0.055~
20μS/cm |
0.5~200μS/cm |
0.01~100mS/cm |
최대
500mS/cm |
|
Cell Constant, K |
0.01, 2-Cell |
0.1, 2-Cell |
1.0, 2-Cell |
0.03
, 4-Cell |
|
재질 |
Titanium |
SS316 |
Ryton, SS316 |
|
연결부 |
1/2" NPT |
3/4
" NPT |
|
최대압력 |
3.4 bar |
6bar
|
|
사용온도
|
-5~50℃ |
-5~100℃ |
|
온도센서 |
Integrated Pt100 |
|
케이블길이 |
24.6 feet (7.5 m) |
24.9ft(7.6m)
|
Conductivity Cell & Temp Cell Series 관련 |
 |
|
|
|
|
|
|
Alpha-2000 Series 관련 |
|
|
|
|
|
|
EC91346S 관련 |
|
|
|
ECCON1288BT 관련 |
|
|
|
전도도 측정기 관련자료 |
|
|
|
액체 전도도계 관련자료
| 1.셀 상수에 따른 시료 적합한 적용 환경은?
k=0.01cm-1 or k=0.1cm-1 (순수 및 초순수 물, 반도체 현장)
k=0.4~1.0cm-1 (산업용 시료, 환경관련 일반적인 현장)
k=10cm-1 (매우 높은 전도도 값의 시료) |
