적용분야 측정가능한 샘플 : 철(鐵)금속 소재 위의 비자성(非磁性) 코팅
비자성(Non-Magnetic) 코팅 : 분체도장 페인트 인산염피막 경질크롬 동 에폭시 용융아연 라커 알루미늄 황동(신주) 청동 카드늄 플라스틱 고무 등
철(Ferrous)금속 : 철 철합금 등
측정가능한 샘플 : 비철(非鐵)금속 위의 비전도성(非傳導性) 코팅
비전도(Non-Conductivity) 코팅 : 양극산화피막 아노다이징 분체도장 페인트 인산염피막 라커 에폭시 플라스틱 고무 등
비철(Non-Ferrous)금속 : 알루미늄 황동(신주) 청동 동 마그네슘 티타늄 우라늄 아연 등
기능 High-End급 성능의 세계최초 무선네트워크 측정기
데이터 13000개 저장, 최대분해능 0.01um, 한글메뉴지원 등 따라올 수 없는 최고급성능
2~9회사이의 측정시마다 자동으로 평균측정값 표시기능
철 또는 비철금속의 소재를 자동으로 인식기능
매우 거친표면의 소재도 쉽게 교정가능한 평균0점 보정기능
전극을 떼지않고 코팅표면을 긁어서 측정할수 있는 무한 연속측정기능
계기에서 상한값, 하한값, 측정일시까지 설정 및 확인가능
인산염도장 / 아연도금 / 철소재 동시측정가능
측정횟수가 4백만회 이상이 넘어도 정확한 측정값 보장, 최고의 안정적 성능
수십대의 계기를 하나의 컴퓨터로 데이터를 모을 수 있는 무선네트워크 기술
엑셀화일변환과 계기의 모든기능을 제어할 수 있는 무선온라인측정 기능 한글 QuaNix Software 7.0 제공
QuaNix Software 7.0를 이용하여 모든 계기의 설정을 사용자의 PC로 제어가능
마우스 버튼하나로 손쉽게 Microsoft사의 EXCEL로 변환가능
핸드폰과 같은 네이게이션 메뉴 구조
센서 분리 및 내장모듈형 디자인
센서 연장케이블로 두손으로 측정하거나 일체형으로 한손으로 측정가능
모듈 구조로 유지보수 및 옵션 선택이 편리
영구자석을 사용 직류전류장을 만드는 홀센서(Hall-Sensor)기술채택
교정없이 측정가능하므로 작동준비시간이 필요없어 생산성증대
0점 교정만으로 정확한 측정가능
특수한 코팅을 위한 사용자 교정채널 100개지원
5000um까지 측정가능한 센서지원(옵션)
품질에 대한 자부심, 세계최장의 무상보증기간 3년제공
제품개발, 디자인, 제조, QC까지 모두 made in Germany

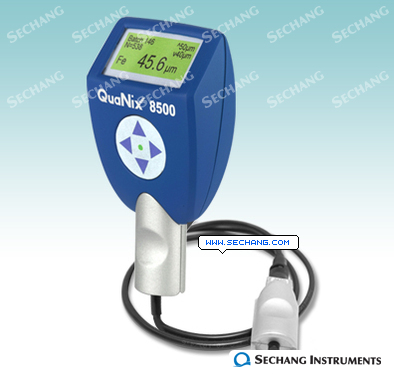

모델명
QN-8500M-FN
제조사
Automation Dr.Nix (독일)
소재
철/비철 자동인식
측정범위
0 ~ 2000 um
측정원리
철:마그네틱 플럭스 (Hall-Effect) 비철:와전류식(Eddy-Current)
측정값 표시
1um, 0.1um, 0.01um
정밀도
± 1um + 측정값의 2%
교정
사용자교정 : 100개 거친 소재를 위한 평균0점교정기능
최소측정면적
20 mm × 20mm
최소곡면면적
볼록 : 5 mm 오목 :30 mm
최소하지두께
Fe : 0.2 mm NFe : 0.05mm
사용온도
보관 : -10 ~ 60 °c 작동 : 0 ~ 50 °c
메모리
블럭분할 : 200 개 데이터저장 : 13000개
통계
데이터표시, 평균, 자동평균, 표준편차, 최대, 최소
화면표시
디지탈 (LCD) 측정값 자동Hold
측정속도
1500ms (약 40회 / 분)
표준/규격
DIN EN ISO2808, DIN 50981, DIN
50984, ISO 2178,
BS 5411 (3&11),
BS 3900 - C5, ASTM B 499, ISO 2360, ASTM D 1400, ASTM D 1186, ASTM D 7091
무상보증기간
3년
계기설정
단위 : um/mil 분해능 : 1um/0.1um/0.01um 백라이트 : 자동/OFF 화면표시 : 일반/ 역상 무선 : ON/OFF 언어 : 3개국어 신호음 : ON/OFF 시간날짜 설정 시스템정보 표시
전극
1포인트, 내장/분리형 전극
전원
1.5V x 2 (알카라인 건전지, AA) 10초이상사용하지 않을시 자동전원차단
크기
124 × 67 × 33 mm
무게
120g (건전지포함)
■ 겸용 도막두께측정기 비교사양
모델
측정범위 (um)
측정면적(mm)
측정형태
최대분해능(um)
메모리
MG-405
0 ~ 2,000
20 X 20
케이블
0.1
950개
QN-4500-FN
0 ~ 3,000
20 X 20
일체형
1
X
QN-4500C-FN
0 ~ 3,000
20 X 20
케이블
1
X
QN-8500-FN
0 ~ 2,000
20 X 20
케이블
0.1
X
QN-7500-FN
0 ~ 2,000
10 × 10
케이블
0.1
X
QN-8500M-FN
0 ~ 2,000
20 X 20
케이블
0.01
13,000개
QN-7500M-FN
0 ~ 2,000
10 × 10
케이블
0.1
3,900개
QN-8500M-FNR
0 ~ 2,000
20 X 20
무선
0.01
13,000개
동영상 리뷰
휴대형에서 철용/비철용 도막두께측정기 구분 방법은?
고객 중에는 저렴한 도막 두께측정기를 찾으시는 분이 많습니다.
하지만, 모든 경우가 휴대형으로 측정 가능하지는 않습니다.
우선 휴대형으로 측정하기 위해서는 크게 두가지의 경우입니다.
1.자성체 위에 비자성체 (철)
2.전도체 위에 비전도체 (비철)
즉 철위에 페인트의 경우,
자성체 위의 비자성체가 되므로 철용 휴대형 코팅두께측정기로 측정이 가능하게 됩니다.
또한 구리 위에 페인트 같은 경우에도
전도체 위에 비전도체의 경우가 되므로 비철용 코팅두께측정기로 측정기 가능하게 됩니다.
철용 도막두께측정기의 측정가능한 조합 철소재 위에 다음과 같은 도금이 올라가는 경우에 해당합니다.
알루미늄 황동(신주) 청동 카드늄 경질크롬 동 에폭시 아연 라커 분체도장 페인트 고무 주석 바니쉬 코팅
비철용 도막두께측정기의 측정가능한 조합 알루니늄 소재 : 아노다이징 에폭시 라커 페인트 플라스틱 고무 바니쉬 코팅
황동(신주) 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
청동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
마그네슘 소재 : 아노다이징 페인트 플라스틱 코팅
스테인레스 소재 : 에폭시 라커 페인트 플라스틱 코팅
티타뇸 소재 : 에폭시 페인트 플라스틱 코팅
우라늄 소재 : 페인트 플라스틱 고무 코팅
아연소재 : 에폭시 라커 페인트 플라스틱 코팅
