 특징 3" ~ 40" Pipe적용
배관삽입형
4-20mA DC 출력
적산 Pulse 출력 적용분야 식수, 정수, 일반용수, 공업용수 기능 관사이즈 및 단위, 출력신호를 쉽게 프로그래밍 가능합니다.
패널에 장착하기 쉬운 DIN SIZE입니다.
많은 기능을 옵션으로 분리하였기 때문에, 필요한 사양만을 저렴하게 구입할 수 있습니다.
3인치에서 40인치(76~1000mm)관까지 사용 가능합니다. 본 센서는 비자성물질로된 6개의 날개로부터 유량을 검출하는 제품입니다. 4개의 날개날을 가진 일반적인 제품에 비해 앞방향으로 돌아내리는 힘이 좋고, 측정액체에 들어 있는 철 부스러기에 의해 오염받지 않습니다. 비자성방식이라 날개가 자석에 의해 끌리지 않기 때문에 소유량일지라도 안정적이고 반복적인 측정이 가능합니다. 센서와 모니터간 거리는 600M까지 증폭기 없이 전송됩니다.
|
제품 구성 |
|
제품모델 |
1500_220SS |
|
모니터 |
1500-500 |
|
검출부 |

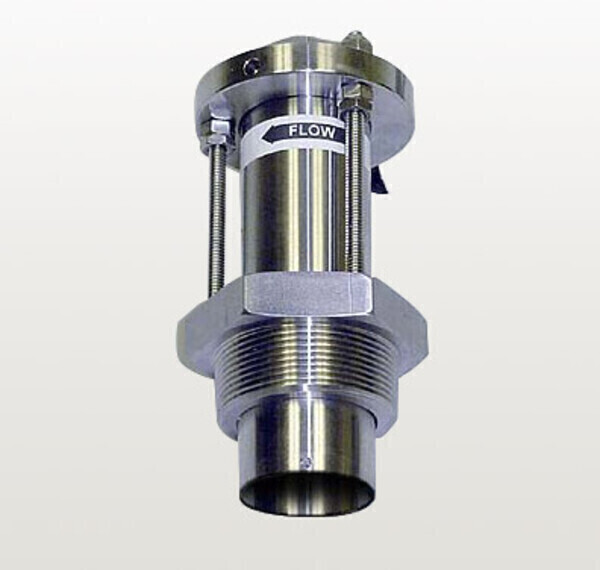

220SS(Long Sleeve 420mm) |
|
모니터 |
|
화면표시 |
2줄 8자 액정, 순간유량/적산 동시표시 |
|
전원 |
12-24 VDC |
|
현재유량단위 |
gpm, gph, l/sec, l/min, ft3/sec, ft3/min, m3/sec, m3/min 내장 |
|
적산유량단위 |
gallons, liters, ft3, m3 내장 |
|
사용자 단위 |
어떠한 단위라도 교정 Factor에 의해설정 및 연산 가능
(현재유량/적산) |
|
크기 |
96(W)mm x 96(H)mm x 82(D)mm |
|
출력신호 |
4-20 mA DC |
|
접점경보 |
2 RELAYS-1 경보, 1적산 |
|
센서사양 |
|
정밀도 |
전체 범위에서 ±1% |
|
선형도 |
± 1% |
|
반복성 |
±0.3% |
|
유속범위 |
0.3 - 9.1 m/Sec (1 - 30 Feet/Sec) |
|
최대 내압 |
28.12 Kgf/Cm2 (400PSI) |
|
최대 온도 |
105 ℃ |
|
재질 |
임펠러 - Nylon (옵션가능) |
|
베아링 - Pennlon (옵션가능) |
|
Electronics 하우징 - PPS (옵션가능)
하우징 - Stainless Steel |
|
O-Ring - VITON (옵션가능) |
|
전원공급기(옵션) |
|
형식 |
정전압 DC 공급기 |
|
사용전원 |
AC110/220 60Hz |
|
출력 |
DC 24V /1A |
※ 주의사항
① USER SOCKET을 파이프에 용접해야 하나, 파이프 재질에 따라 용접이 불가할 수도 있으니 주문전 파이프 재질을 확인 바랍니다.
② 1500 모델 사용할 때 최대 적산량은 99,999,999 Gallon (378,547 M3)이며 이 경우 다시 0으로 Reset되므로 4 Inch (100mm)이상의 배관에서는 적산량을 고려하여 모델을 2000으로 변경하거나 추가적인 적산계를 사용하시기 바랍니다.
③ 센서 설치공사는 하지 않습니다.(요청시 비용청구)
④ 통상적으로 배관압력이 높으므로 무단수 측정시스템을 설치하기 위해서 일시적으로 단수를 해 주어야 합니다. 폐사에서는 밸브가 장착된 별도의 무단수용 센서(226B)를 판매하고 있습니다.
⑤ 현장조건에 따라 모니터에 전원공급을 위해서 DC 24V Power Supply가 추가적으로 필요할 수 있습니다.
⑥ 비용상의 문제가 있을 경우 310 전송기(DC4-20mA)를 사용하시면 단가를 낮출 수 있습니다.
⑦ 예상 유속 범위가 0.3m/sec이하일 경우엔 배관 크기를 축소하는 것을 고려하시고, 배관사이즈가 2 1/2 인치 이하일 경우에는 4000시리즈 센서를 사용하십시오.
⑧ 2채널을 모니터 하시려면 Data 2100 모니터를 사용하십시오
