 특징 탁도가 있는 유체에
적용, 관로(Pipe) 유량
슬러리와 같은 고탁도
유체 측정 가능 적용분야 관경 12mm에서 5000mm까지 파이프(PVC, MATAL, Concrete)에 적합합니다. 도플러 방식 은 유체내 부유입자에 의하여 반사되어 오는 초음파를 검출하는 원리를 적용하기 때문에 다량의 부유입자나 미소한 기포를 포함하고 있는 유체에 적합합니다. 주로 하수나 오수 등 슬러리액의 측정에 사용됩니다. 센서를 설치할 때는, 관(Pipe) 외벽에 부착된 부분을 밀착시키는 것이 매우 중요합니다. 접착면의 빈공간, 고르지 않은 표면, 부적당한 상태로 센서를 설치할 경우에는 신호의 손실이 있을 수 있습니다. 기능 측정할 현장에서 센서는 관(Pipe) 외벽에 설치되게되고, 현장에 대한 자료입력은 계기의 메뉴에 의해서 가능합니다. 센서는 수평 및 수직으로 설치될 수 있습니다. 정밀한 측정을 위하여 중요한 것은 유체의 흐름에 맞는 정보라 할 수 있습니다. 파이프 내부 흐름을 측정하기 위해서 각기 다른 파이프 지름에 대한 기록 정보가 필요하게 될 것입니다.
|
기술자료 |
|
사양 |
SX30 변환기, 사용설명서, Sensor, Sensor Mounting Equipment, Portable Case, Battery With Charger, Power Supply Code,
RS-232 Communication Cable, Software |
|
변환기 |

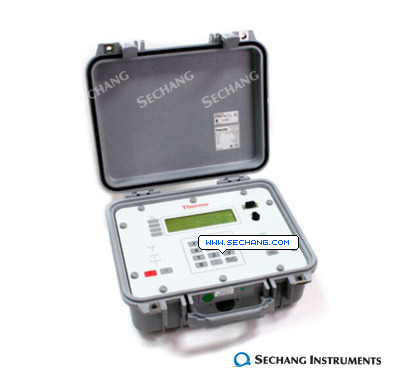

SX30, 프로그램 마이크로 프로세서 내장,
현장에서 사용자 프로그램 입력 |
|
표시 |
문자와 숫자의 표시 가능한 40자 2행, LCD Display
① 현재유량, ② 적산유량, ③유체유속표시
④ 계기 운영 상황 표시 ⑤ 자가진단 기능
⑥ 입력 신호 강도 표시 |
|
출 력 |
Isolated DC 4-20mA, Max 1000Ω, RS-232 Serial Port
( 원격 설정 및 모니터링, 데이터 전송,데이터로깅 90,000) |
|
충전기 |
재충전 가능한 배터리 12 시간 연속 동작 |
|
조작 |
조작가능 온도 : -20℃∼ 60℃
조작가능 습도 : 5 ∼ 95 % |
|
센서 |
조작가능 온도 : -40℃∼122℃/-28℃∼205℃(컴파운드사용)
표준 도선의 길이 : 5 m |
|
실행자료 |
관(Pipe)의 직경 12mm에서 5000mm파이프
(PVC, MATAL, Concrete, 각종 파이프 ) |
|
일반사양 |
|
측정유속 |
0.06 ∼ 5.5 m/sec |
|
유량범위 |
사양서 참조 |
|
정밀도 |
±1% |
