 특징 각종 수로(Parshall Flume),위어 등과 같은
정격 수로 유량 측정
정밀도 및 내구성 우수 적용분야 일반적으로 개수로에서의 유량 측정을 위해 사용됩니다. Parshall, 맨홀, Lagco 등과 같은 수로와 삼각위어와 같은 각종위어에서도 적용할 수 있도록 된 강력한 내부 프로그램을 가지고 있습니다. 또한 구성 단위는 주문 생산된 현장에 맞도록 16개 지점의 수위(H)에 따른 유량(Q)의 연산자료를 저장할 수 있는 기능을 갖고 있습니다. 기능 개수로 형태의 어떠한 현장에도 적용가능한
프로그램 채택
내장된 온도 보상 기능
정전시 배터리 전지를 사용한 메모리 유지
비접촉식 센서
지속적인 자기진단 기능
안정적인 측정
유지 및 보수시에 자기진단 기능을 이용하여
간단히 점검 가능
|
품명
|

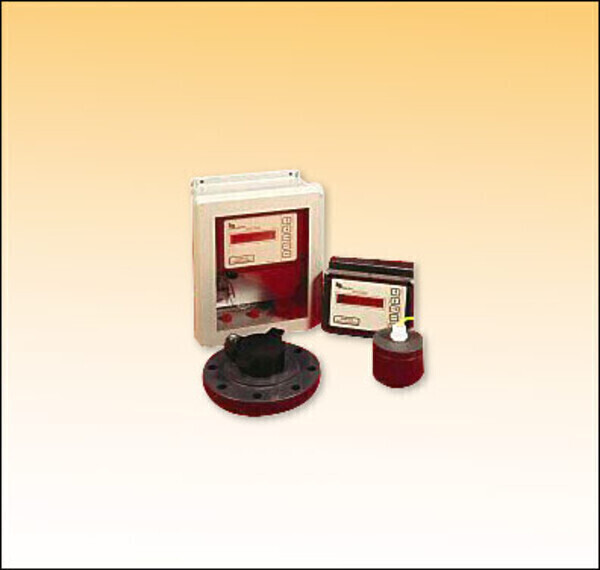

개수로용 초음파 유량계
|
|
측정원리
|
초음파에 의한 수위측정 연산식
|
|
측정범위
(F.S.)
|
최소
|
0 ∼ 100 mm, Offset = 300 mm 이상
|
|
최대
|
0 ∼ 3,660 mm, Offset = 300 mm 이상
|
|
표시부
|
24자 2행 LCD
|
|
조작부
|
5개 Membrane Key
|
|
정밀도
|
± 0.1 % of F.S. (실측값의 2 mm)
|
|
재현성
|
0.2 %
|
|
온도보상
|
0 ~ 65 ℃에서 자동온도보상
|
|
전송출력
|
신호
|
Isolated DC 4 ∼ 20 mA(Max. 1000Ω), Integral
Pulse
|
|
범위
|
유량값 및 수위값에 대한 범위 설정가능
|
|
경보설정
|
종류
|
Program Relay 4 개
|
|
용량
|
부하저항 AC250V, 5A
|
|
통신신호
|
RS-232 Serial Port
|
|
전원
|
공급전원
|
AC 230(Std.)/115V, 50/60Hz, or DC12V
|
|
소비전력
|
10 W 이하
|
|
사용환경
|
본체
|
0 ~ 65 ℃, 95% R.H. 이하
|
|
센서
|
-30 ∼ +70 ℃
|
|
재질
|
본체
|
CPVC
|
|
센서
|
PVC(에폭시) / Class 1, Division 1, Groups
A, B, C와 D
(아세틱 외기를 제외하고) 환경에서 사용가능함을 보증
|
|
방수등급
|
본체
|
NEMA 4X, IP65
|
|
센서
|
완전방수구조 (IP68)
|
|
본체크기
|
195(W) × 145(H) × 100(D) mm
|
|
설치형태
|
본체
|
Wall 취부형
|
|
센서
|
Sensor Mounting Braket 취부형 / 30m Cable
(Std.)
|
