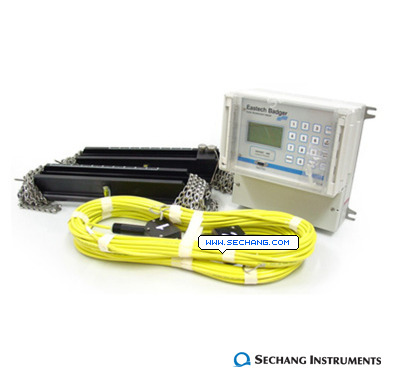

 특징 설치가 간단하며 저장된 유량값을 컴퓨터로 전송할 수 있는 초음파유량계임(4inch ~ 12inch관경에 적합) 적용분야 음용수, 초순수, 탈이온수, 반도체 생산 공정, 냉각수 등 기능 Eastech Badger 사의 Vantage 4000 시리즈는 가장 최근에 기술력이 집약된 제품입니다. 디지털 시그널 프로세스(DSP)와 검출기능의 조화는 탁월한 실행능력 과 적응력의 특징을 가지고 있으며. 삽입하지 않는 clamp-on 타입(외벽부착형)의 트랜스듀서는 유체를 정지시키거나 압력저하 현상 없이 측정이 가능합니다. 현장에서 바로 셋팅가능하며 32,768 개의 측정데이터를 저장할 수 있어 5분단위로 113일동안 저장이 가능합니다. 뿐만아니라 유량계부터 노트북으로의 저장된 데이터 값이 전송이 가능해 측정값을 분석할 수 있어 현장 사용자들에게 정확한 데이터를 제공할 수 있습니다. 표시부에 메인 유량창(순시유량,적산량,유속), 경보확인창, 검출기 시그널 확인창, Reynols 확인창 등 다양하게 유량계를 점검할 수 있어 유량측정의 정상 유무를 사용자가 쉽게 판단할 수 있습니다. 입력된 설정값은 비활성 메모리로 저장되어 5년 동안 유지할 수 있으며, 프로그램이 가능한 SPDT 릴레이 1개가 기본으로 장착되어 있으며, DC 4-20 mA 출력과 RS-232 Serial (9600-36500 Baud, Modbus Protocol)를 제공합니다.
옵션센서: VS1(1"~3"), VL2(14"~42"), VL22(44"~120")
모 델
|
Vantage 4400 |
측정유속범위
|
±0.1 ∼ 40 ft/sec (0.03 ∼12 m/sec) |
정밀도
|
± 1% of actual flow |
선형도
|
± 0.5% |
재현성
|
0.25 % |
적용 사이즈
|
4inch ∼ 12inch (100 mm ∼ 300 mm) |
사용 온도
|
-30℃ ∼ 70℃ transducers (옵션 148℃)
-20℃ ∼ 70℃ transmitter |
|
케이블 길이 |
Beldon 9222 15M (최대 304M 까지 가능) |
|
보호 등급 |
NEMA 4X (IP 66) |
|
Transducer
재 질 |
Anodizing Aluminum/ Ultem/ PVC |
|
Strap-on Hardware |
Anodizing Aluminum |
|
크기 |
9.25 × 8.87 × 5.38 (235×225×137 mm) |
출력
|
DC 4~20mA, SPDT, RS232 serial interface |
전원
|
AC 80~240 V 50/60 Hz, or DC 12~28 V @250mA
(CE, UL, CSA 규격 승인) |
표시부
|
백라이트기능의 LCD Display(128×64)
순간유량, 적산유량, 유속 표시 |
DATA LOGGER
|
32,768개 Data logging 저장간격 프로그램 가능 |
|
Relays |
0.25 Amp @AC 120V SPDT programmable 1EA |
