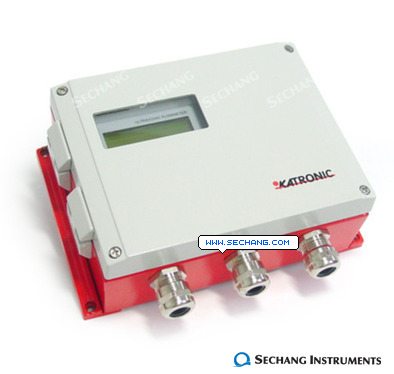

변환기(Wall mounting)

형식

 Ultrasonic time difference correlation principle
 마이크로 프로세서 내장

기능

 현재유량, 적산유량, 유체유속표시

표시

 문자와 숫자의 표시 가능한 16자 2행
 LCD Display(2×16 digit), Backlit
 현재 유량, 적산유량, 유속 표시

출력

 *Isolated DC 0/4-20mA, Max 500Ω,
  0.1% of measured value +/- 15microA
 *RS-485 Serial Communication
 *Open-Collector 24V/4mA
  Totaliser value 0.01 ~ 1000/unit, width 80~1000ms

측정유체

 Gaseous and solid content of medium:
 < 10% of volume

방수등급

 본체 IP 66 according EN 60529

전원

 100 ~ 240VAC
 옵션 : 18 ~ 36VDC

본체크기

 190 (W ) × 140 (H) × 70 (D) mm without cable glands
 무게 : 1.5kg

작용배관

 금속관:주철관, Ductile주철관, 강관, 각종피복강관, 수압철관, SUS관
 수지관:염화비닐관, FRP관, FRPM관, PVC관, PVDF관, PEEK관 등

표시단위

 Volumetric flow rate: m³/h, m³/min, m³/s, l/h, l/min, l/s,
                                  gpm, bls/d
 Volume: m³, l, gal(US galons), bbl
 Flow velocity: m/s, inch/s

사용언어

 English, Danish, English,   German, French, Dutch,
 Norwegian, Polish, Czech, Turkish

사용환경

 조작가능 온도 : -10℃∼ 60℃

검출기

센서형태

 Clamp on Sensor

측정원리

 Ultrasonic time difference correlation principle

정밀도

 Volume flow
 ± 1 ~ 3% of measured value depending on application.
 Flow Velocity
 ± 0.5% of measured value

재현성

 0.15% of measured value ± 0.01m/s

분해능

 0.025 cm/s

측정유속

 0.01 ~ 25 m/s

취부방식

 외부부착식 (Clamp-on)
 V법, Z법, W법으로 수평 또는 수직 설치

센서

 60 × 30 × 34 mm

재질

 Stainless steel

사용온도

 - 30℃ ~ 130℃

규격

 IP 65 acc. EN 60529
 옵션 : IP 67 or 68

케이블길이

 20m
