 특징 10uS/cm~200.0mS/cm
Process Wastewater
아날로그 출력(EC)
RS-485 적용분야 RO 시스템, 냉각수, 산업 공정, 보일러수, 순수한 물 시스템, 물 처리 연속 전도도 측정 기능 - 전도도 또는 저항 측정과 호환 가능합니다.
- 2- 또는 4- 전극 전도성 셀과 호환 가능합니다.
- 텍스트 및 그래픽 일러스트레이션, 명확한 기호 및 이해하기 쉽습니다.
- 자동 감지 백라이트 및 명암 설정 기능이 있는 대형 LCM입니다.
- 암호 및 다중 키 설계 보안 강화 기능이 있습니다.
- NTC30K 또는 PT1000으로 자동 온도 보상
- 비선형 또는 선형에 의한 온도 계수 보상
- DC 0/4 ~ 20mA에서 절연 전류 출력 2 세트, 최대. 부하 500Ω
- Hi/Lo, Hi/Hi, Lo/Lo 선택 가능 프로그램 가능한 2 개의 접점 출력이 있습니다.
- 연속 샘플 측정은 안정성을 향상시키는 평균 기능이 있습니다.
- 설정한 시간 간격으로 자동 센서 청소 기능이 있습니다.
- LED 표시 경보 또는 세척 상태 신호를 보여줍니다.
- 측정 값을 문자, 그림 또는 차트 화면 중에 선택 가능합니다.
- 추적 모드는 3분에서 4주 프로그램까지의 측정값 곡선을 표시 가능합니다.
- 로그북 기능 탑재되어 있습니다.
- 하나의 아날로그 출력 및 RS-485 인터페이스 장착되어 있습니다.
|
품명
|

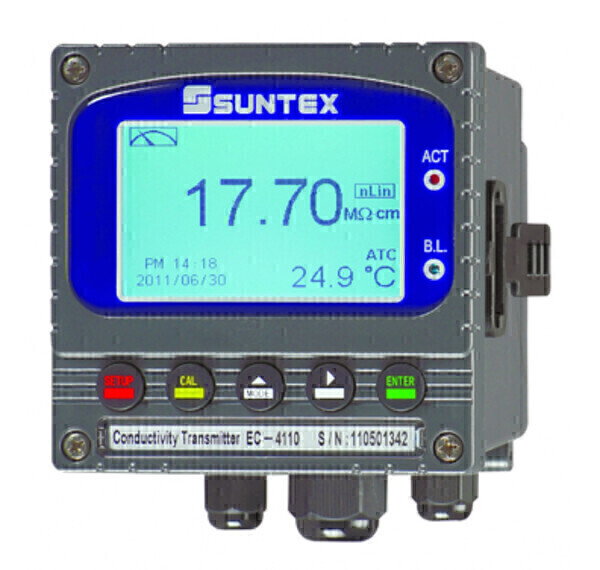

EC-4110
|
EC-4110RS
|
|
측정 범위
|
전도도
|
0.00uS/cm~200.0mS/cm
in 5 ranges /Auto or Fixed
|
|
비저항
|
0.00~20.00Mohm.cm
|
|
온도
|
-30.0~130.0 ℃
|
|
재현성
|
전도도
|
0.01/0.1/1uS/cm, 0.01/0.1mS/cm
|
|
비저항
|
0.01mohm.cm
|
|
온도
|
0.1℃
|
|
정밀도
|
전도도
|
±1%(±1digit)
|
|
비저항
|
±1%(±1digit)
|
|
온도
|
±0.2 ℃(±digit)
|
|
셀상수
|
K=0.01,0.05, 0.1, 0.5, 10.00cm-1 fixed
freely selectable 0.0080~19.99cm-1
|
|
온도보상
|
Automatic with PT-1000 or NTC 30K or manual adjustment
|
|
화면표시
|
Back-lit LCD display with auto-sense
on/off/auto illumination
|
|
아날로그출력1
|
Isolated DC 0/4~20mA corresponding
to measurement,
max load 500Ω
|
|
아날로그출력2
|
Isolated DC 0/4~20mA corresponding
to Temp., max. load 600Ω
|
-
|
|
시리얼인터페이스
|
-
|
RS-485(MODBUS RTU or ASCII)
|
|
접점
|
Contact
|
240VAC, 0.5A max. (recommend)
|
|
Activate
|
Hi/Lo two limited programmable relay outputs, ON/OFF
|
|
세정
|
Contact
|
240VAC, 0.5A max. (recommend)
|
|
Time
|
ON:0~9999sec. OFF:0~999.9hours
|
|
전원
|
100~240VAC±10%, 50~60Hz
|
|
설치방법
|
Panel Mounting
|
|
크기
|
96mm × 96 mm ×
96 mm (H×W×D)
|
|
Cuf
off 치수
|
93mm x 93mm (H x W)
|
|
중량
|
0.5 kg
|
|
Certification
|
IP65(NEMA 4X)
|
|
품명 |
Resistivity / Conductivity Cell |
|
Type
|
4 - Cell
|
2 - Cell
|
4- Cell
|
|
모델
|
8-244-10 |
8-11-3
|
8-221
|
8-222
|
8-223 |

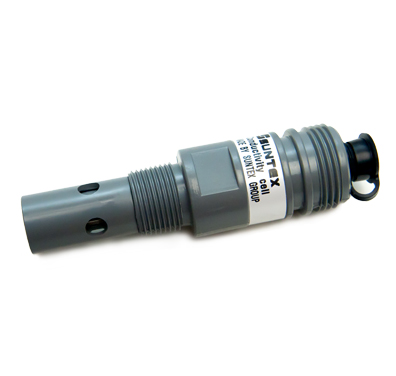

8-241
|
8-241-01 |
|
측정범위 |
20uS/cm~
500mS/cm
|
0.05~
100.0uS/cm
|
0.05~
20.0uS/cm
|
0.05~
100.0uS/cm
|
0.1~
200.0uS/cm
|
10.00uS~
500mS/cm
|
10.00uS~
500mS/cm
|
|
|
1 0~
20.0MΩ.cm
|
0 00~
20.0MΩ.cm
|
0 00~
18.0MΩ.cm
|
0 00~
10.0MΩ.cm
|
|
|
|
적용분야 |
Process |
Pure water
|
Ultra pure water |
Pure water |
R.O. water |
Process Wastewater |
HF resistant Process Wastewater |
|
연결부
|
1/2" NPT |
1/2" NPT |
3/4" NPT |
3/4" NPT |
3/4" NPT |
3/4" NPT |
3/4" NPT |
|
삽입길이
|
약
82mm |
약
98mm |
63mm |
63mm |
48mm |
40mm |
40mm |
|
Cell Constant, K |
0.3 |
0.05
|
0.01
|
0.05
|
0.1 |
0.5
|
0.5 |
|
재질(body) |
Epoxy resin
|
SS316L
|
CPVC
|
CPVC
|
CPVC
|
PPS
|
PPS
|
|
재질(electrode)
|
Graphite
|
SS316L
|
Titanium
|
Titanium
|
Titanium
|
Titanium,
PPS
|
Monel,
PPS
|
|
HF Resistant electrode
|
적용불가
|
적용불가
|
적용불가
|
적용불가
|
적용불가
|
적용불가
|
적용가능
|
|
압력 |
0~7 Bar@25℃ |
|
사용온도
|
0~70℃
|
0~45℃
|
0~70℃
|
0~70℃
|
0~70℃
|
0~120℃
|
0~120℃
|
|
온도센서 |
NTC30K |
|
케이블
길이
|
10m |
10m
|
분리형
|
분리형
|
분리형
|
분리형
|
분리형
|
SUNTEX-Conductivity/Salt/Resistivity 관련 |
 |
|
|
|
|
|
|
|
EC-4110-RS 관련 |
|
|
|
8-241-PPS 관련 |
|
|
|

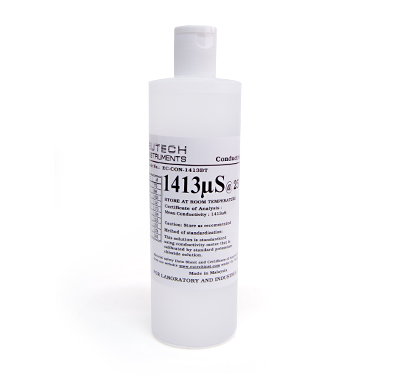

ECCON1413BT 관련 |
|
|
|
전도도 측정기 관련자료 |
|
|
|
액체 전도도계 관련자료
| 1.셀 상수에 따른 시료 적합한 적용 환경은?
k=0.01cm-1 or k=0.1cm-1 (순수 및 초순수 물, 반도체 현장)
k=0.4~1.0cm-1 (산업용 시료, 환경관련 일반적인 현장)
k=10cm-1 (매우 높은 전도도 값의 시료) |
