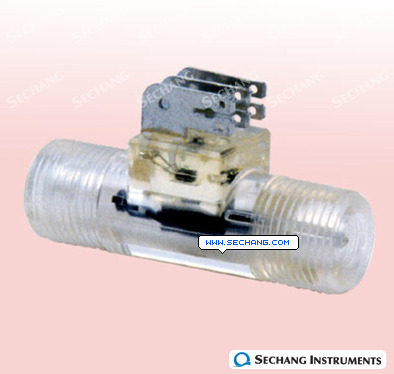

 특징 점도가 낮고 부식성이 없는 유체 적합하며, 소량의 유량을 측정하는데 적합한 터빈유량계, 구모델:Vision-22 적용분야 유체저항이 적은 저점도 액체, 이물질이 없는 유체 청정의 유체 기능 측정원리는 원통상의 유로속에 로터(회전날개)를 설치, 이것에 유체가 흐르면 통과하는 유체의 속도에 비례한 회전속도로 로터가 회전한다. 이 로터의 회전속도를 검출하여 유량을 구하는 원리이다. 로터의 응답이 빠르고 유량에 비례한 고분해능의 펄스신호가 얻어진다.
|
측정유량 |
2 ∼ 35 Litter / min |
|
측정정밀도 |
±3% |
|
재현성 |
0.5% |
|
최대 압력 |
25 bar |
|
동작 온도 |
-20 ∼ 100℃ |
|
출력 신호 |
Open collector NPN Pulse
K-Factor PPL= 1000
(PPL=Pulses /Liter) |
|
배관 사이즈 |
8 mm |
|
재질 |
Grilamid TR55(PA 12) |
|
연결부 |
3/8 Male |
|
표시부 |
7 Digit 8.0mm 7-segment LED
순시유량 & 적산유량 표시
|
|
전원 |
AC 220 V |
|
표시부 크기 |
96(W) 48(H) 100(D) mm |
