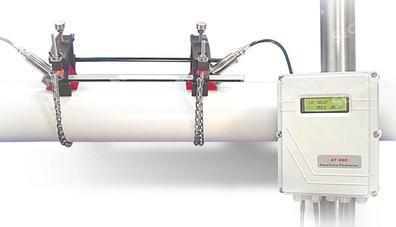

 특징 GE Panametrics Clamp-on(외벽부착식) 초음파 설치형 유량계
측정관경: 50~7600mm 외경
-40℃~150℃ 가능 적용분야 정수장, 하수 및 폐수, 석유화학(부식성 화학약품,각종오일), LNG비축기지(LNG,LPG), 각 제조업체 (용수, 원료 투입량) 등 기능 초음파 시간차 방식(Transit-Time) 원리
Liquid 유량 측정과 거의 대부분의 파이프 사이즈와 재질에 측정이 가능
배관의 손상없이 측정 가능한 외벽부착식 센서와 유지보수가 용이
외형이 스마트하고, 경량이며, 부피가 적으므로 설치가 용이함
유체성분 및 온도변화에 대해 ATW(오토 트래킹 윈도우) 기능으로 변화하는 유체의 성질을 음속변화로 감지해서 추적
빠른 응답시간 및 안정되고 정확한 유량측정
순간 유량, 유속, 적산을 보여줌
실시간 DATA를 자체 기록 (DATA LOG)
32bit MICRO PROCESS 채용 및 지속적인 본체 소프트웨어
|
동작 및 성능
|
측정관경 |
50 ~ 7600 mm 외경 |
|
관경두께 |
76.2 mm 까지 측정 가능
|
|
유량오차 |
± 0.5 ~ 1 % (교정시)
|
|
재현성 |
± 0.1 ~ 0.3 % of reading
|
|
유속범위(양방향)
|
- 12.2 ~ 12.2 m/s
|
|
Rangeability |
400 : 1 |
|
측정파라미터
|
순시유량, 적산유량, 유속 등
|
|
* 일반적으로 전단 10D, 후단 5D의 직관부와 0.3 m/s 이상의 유속 필요, 만관
|
|
본체(Electronics)
|
유량측정원리 |
Transit-Time(초음파 시간차 방식)
|
|
채널 |
1 채널, 1 PATH
|
|
기능
|
정,역방향 유량 및 유속지시, 적산
자제고장 진단기능 내장,
Window Tracking 기능
|
|
중앙처리장치
|
32-bit Microprocessor 내장
|
|
화면출력
|
순간유량, 적산유량, 유속, 자체진단 결과 등
|
|
출력단위
|
유속(m/s, ft/s), 순간유량(m3/hr, gal/hr, ft3/hr 등)
|
|
외부출력 |
1 isolated 0/4~20mA(600 ohm maximum) output
|
|
TOTAL출력
|
1 totalizer pulse output(isolated, 3A/100VDC/1W max)
|
|
정도
|
± 0.5 ~ 1 % (교정시)
|
|
외함
|
Epoxy 코팅 알루미늄 Enclosure
|
|
크기
|
184(h) x 150(w) x 89(d) mm
0.9 kg
|
|
화면
|
2-Line x 16-Character LCD Display, LED backlight
|
|
전원 |
85 ~ 265 VAC, 50/60 Hz |
|
설치방법 |
벽설치형, Wall mounting
|
|
작동온도
|
-10 ~ 60 ℃
|
|
구조
|
방수형, NEMA-4X
|
|
초음파 대구경 센서
|
측정관경
|
50 ~ 7600 mm
|
|
측정가능온도
|
-40 ~ 150 ℃
|
|
고정기
|
초음파 센서 일반 고정기(SS)
|
|
센서 케이블
|
20 m 동축케이블 with BNC
|
