 특징 측정범위 1 ~ 15%
이중적외선펄스광선
단위변환
침적형 적용분야 상하수, 공업용수, 하수처리장, 실험용수 등의 농도의 측정 기능 물 속의 입자(Particle)를 판별하는데 유효한 두 개의 Beam구조로 된 Pulse광(光)을 사용합니다. 여기에 최신의 마이크로프로세서 기술을 결합하여 만들어 졌습니다. 표면측정의 기술과의 결합은 극도의 안정성을 지닌 경제적인 가격의 계측제어기계가 탄생하도록 하였습니다. 이 계기는 농도를 측정하는 것이 중요한 실제 현장에서 사용되도록 고안되었습니다.
|

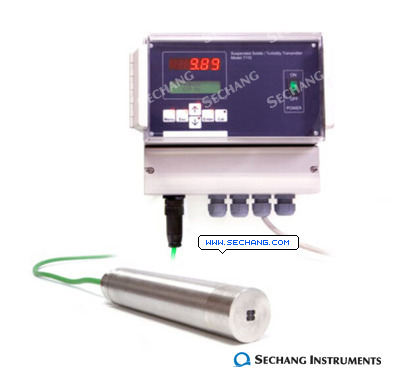

제품구성 |
|
전송기 |
7110 MTF |
|
검출기 |
7540 SRH-T (침적형) |
|
전송기 |
|
모델명 |
7110MTF-FG |
|
형식 |
Microprocessor (EPROM Memory 내장형) |
|
기능 |
자기진단, 밧데리 내장, 측정범위 설정 |
|
측정단위 |
NTU, %, g/l, mg/l (ppm) 설정가능 |
|
정밀도 |
± 2.0 |
|
정밀도 |
± 2.0% of F.S |
|
재현성 |
± 0.5% of F.S |
|
온도 Drift |
± 0.1% of F.S |
|
주위온도 |
- 20 ∼ 60℃ |
|
출력신호 |
4-20mA DC Isolated (max load 500)
RS-232C |
|
경보설정 |
2 Limit swicth + 2 Alarm |
|
현장지시 |
2 line 액정화면 및 14mm LED |
|
외함 |
outdoor enclosure IP 65 / NEMA 4X |
|
외함크기 |
250 x 200 x 120
|
|
키패드 |
방수/방적처리된 6개 키패드 |
|
온도보상 |
자동온도보상 |
|
전원 |
AC 110/220V 50/60Hz, 24V AC/DC |
|
센서 |
|
모델명 |
7540 SRH-T
|
|
측정범위 |
1 ∼ 15 %(10 ~ 150g/L)
|
|
정확도 |
측정범위 최대치의 1% |
|
측정원리 |
Backscatter light method
|
|
사용온도 |
- 5 ∼ 50℃ |
|
형식 |
4-Beam Alternating광 측정방식 |
|
구조 |
2 Near-infrared(880nm)광 Emitting Diode,
2 Silicon Phothodetectors |
|
검출기 Head |
Epoxy resin |
|
검출기 몸체 |
SUS 316 |
|
케이블 접속 |
IP66 방수,방진, 방식 옥외형 Quick Disconector구조 |
|
센서부 개략치수 |
134mm(L) X 38mm(Diameter) |
|
센서케이블 길이 |
13m |
|
사용압력 |
최대 6 Bar (90PSI) |
|
설치방법 |
탱크 및 수조에 침적 (180˚)설치 |
