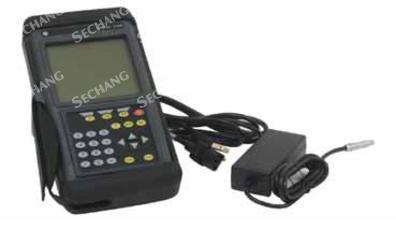

 특징 GE Panametrics Clamp-on(외벽부착식) 휴대용 초음파 유량계
측정관경: 12.7~7600mm 외경
-190℃~260℃ 가능 적용분야 상수도 관련분야 누수탐사용, 종이 및 펄프 산업, 농공업 용수 측정, 식품액 및 화학용액 유량 측정, 고형물, 공기방울(10% 이내), 빌딩 내 배관라인 점검(에너지 효율 측정), 선박, 항공기 연료라인 측정, 페인트류, 액화가스, 원유 및 윤활유 유량측정, 방사성 폐수량 측정, 제철소 및 발전소의 냉각수라인 유량 점검. 기능 초음파 시간차 방식(Transit-Time) 원리
쉽게 사용할 수 있는 작고 가벼운 휴대형 초음파 유량계
Liquid 유량 측정과 거의 대부분의 파이프 사이즈와 재질에 측정이 가능
배관의 손상없이 측정 가능한 외벽부착식 센서와 유지보수가 용이
유체성분 및 온도변화에 대해 ATW(오토 트래킹 윈도우) 기능으로 변화하는 유체의 성질을 음속변화로 감지해서 추적
대형 백라이트 LCD 디스플레이 채용
충전용 배터리 팩
유량측정자료 100,000개 저장(32개의 사이트 자료 저장)
적외선 포트를 채용하여 PC와 통신이 가능
* 초음파 대구경센서 측정관경 범위: 2 ~ 200 inch
|
동작 및 성능
|
측정관경 |
12.7 ~ 7600 mm 외경 |
|
관경두께 |
76.2 mm 까지 측정 가능
|
|
유량오차 |
± 0.5 % (교정시)
|
|
재현성 |
± 0.1 ~ 0.3 % of reading
|
|
유속범위(양방향)
|
- 12.2 ~ 12.2 m/s
|
|
Rangeability |
400 : 1 |
|
측정파라미터
|
순시유량, 적산유량, 유속
|
|
* 일반적으로 전단 10D, 후단 5D의 직관부와 0.3 m/s 이상의 유속 필요
|
|
본체(Electronics)
|
유량측정원리 |
Transit-Time(초음파 시간차 방식)
|
|
외함
|
IP67
|
|
크기
|
23.8(h) x 13.8(w) x 3.8(d) cm
1.36 kg
|
|
화면
|
240 x 200 pixel 백라이트 & LCD 그래픽 디스플레이
|
|
키패드
|
25-key rubberized tactile membrane 키패드
|
|
내장배터리
|
충전식 배터리, 9 ~ 11 시간 연속 사용 가능
|
|
전원 |
AC 110/220 V, 50/60 Hz, 0.38 A |
|
메모리 |
Flash memory, 100,000 개 저장
|
|
작동온도
|
-20 ~ 55 ℃
|
|
보관온도
|
-40 ~ 70 ℃ (배터리수명을 위해 35 ℃ 이상의 온도
에서
1달 이상 보관하는 것은 비권장)
|
|
디지털통신
|
적외선통신포트
|
|
초음파 대구경 센서
|
측정관경
|
2 ~ 200 inch 이하
|
|
측정가능온도
|
-20 ~ 150 ℃ (옵션: -190 ~ 300 ℃)
|
|
고정기
|
Stainless steel 체인 또는 스트랩, 2 traverse 24 inch
(옵션:
마그네틱 고정장치, 100 ~ 5000 mm 배관)
|
|
센서 케이블
|
8 m 동축케이블 with BNC & Lemo 커넥터
|
|
초음파 소구경 센서
|
측정관경
|
2 inch 이하
|
|
측정가능온도
|
-40 ~ 120 ℃
|
|
고정기 및 케이블
|
일체형
|
