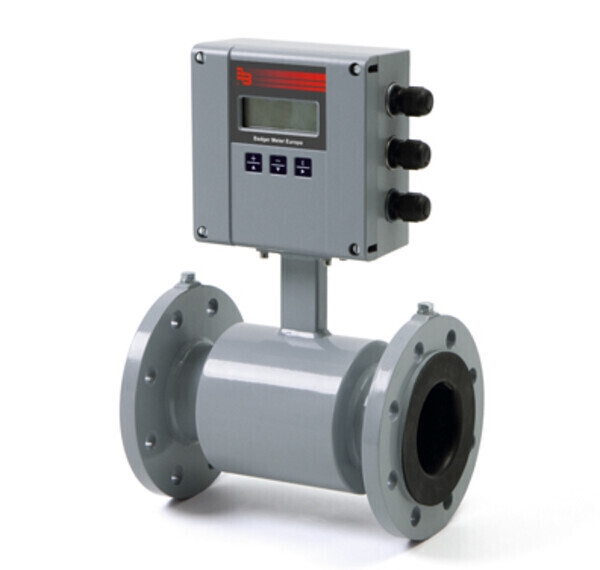

 특징 Badger유량계 New Bmag series
15mm 배관
0.25%의 고정밀도
측정값의 안정성
0.31 ~ 76 LPM
0.01 ~ 4.56 m3/hr
SUS Housing, Teflon lining, Hastelloy C electrode with empty. 적용분야 유체가 물, 높은 부식성 액체, 높은 점성 액체, 부유물질을 함유한 액체, 기타 특수한 액체 등과 같은 경우에도 정밀 측정 가능, 음식업, 음료수업, 제약업, 정수, 폐수, 화학, 펄프, 제지, 광업 등과 같은 대부분의 산업분야 적용 기능 독일 Badger사 전자유량계
유체의 점도, 밀도, 온도에 관계없이 0.25% 이내의 높은 정밀도
유체의 부뮤물질의 농도에 관계없이 안정적으로 유량 측정
영점조정의 안정성을 위하여 Pulsed DC 자기장 사용
축소부가 없어 압력손실이 적으므로 운전비용 절감
장기간 사용해도 안전한 방식성을 나타내는 Liner 사용자의 요구에 따라 선택
현장조건에 알맞도록 손쉽게 교정 가능.
변환기와 검출기의 일체형과 분리형을 선택가능
0.5µS/cm(=0.5µmho/cm) 정도의 전기전도도를 나타내는 유체 측정가능
마이크로프로세서 내장형
4행×16자로 문자와 숫자표시가능한 LCD 채용
사용자의 편의의 프로그램
아나로그츨력, 주파수출력, RS-232
NEMA 4X의 방수등급.
검출기에 부착 및 분리형으로 벽취부형 선택가능
단방향 및 양방향 측정가능
유체가 채워지지 않을 경우를 탐지 가능.
안정적인 자동 영점조정
0.1% 이하의 재현성
|
검출기
|
측정원리
|
패러데이 법칙
|
설치방식
|
Flange 접속 (표준사양)
|
후렌지 규격
|
SS1.4301 (DN 2501, PN16)
|
유속범위
|
0.03 ∼ 12 m/sec
|
배관 크기
|
Flanged Type 15 mm
|
전기전도도
|
최소 0.5 S/cm 이상
|
정밀도
|
0.25% of Rate (유속 0.5m/sec 이상에서)
0.5% of Rate (유속 0.5m/sec 이하에서)
|
재 질
|
Housing - SS1.4301
Lining - PTFE
electrode - Hastelloy C
Measuring
+ empty pipe electrodes
Earth ring - Stainless Steel (1.4571) (Option)
|
|
유체 온도 |
분리형 변환기 - 155 ℃ (PTFE Lining)
일체형 변환기 - 90 ℃ (PTFE Lining) |
|
유체 압력 |
PN16 |
|
코일 전원 |
Pulsed DC |
|
규격
|
IP67, Optional IP68
|
|
변환기(지시부)
|
입력전원
|
AC85 ~ 265V 10%, 45 ~ 65Hz
|
소비전력
|
Max. 20VA
|
정밀도
|
0.25% 이하
|
재현성
|
0.1% 이하
|
|
형식 |
마이크로프로세서 내장형 |
|
유량 방향 |
단방향 또는 양방향 측정, 2개 방향 분리 적산가능(프로그램) |
|
출력신호 |
DC 0/4 ∼ 20mA, <800ohms, |
|
출력주파수 |
Scaled Pulse (Max. 10kHz) Pulse Width (Programmable) |
|
통신포트 |
RS232 Modbus RTU |
|
경보설정 |
min/max alarm or preselection meter,
|
|
화면표시 |
현재유량, 적산값, (4행 16자로 문자와 숫자 표시 가능) |
|
유량단위 |
ℓ, m , Gal, oz, lb, MGD |
|
환경설정 |
Programmable 3 Keypad / RS-232 통신포트 프로그램설정
Flow Direction, Noise Dampening, Pulse Width, Calibration Factor, Flow Alarm, Detector Size, Measuring Unit, Low Flow-Cutoff.
|
|
재질 |
알루미늄 주물 (분체도장, IP65 ) |
|
설치방법 |
검출기 부착 일체형
Opion: 분리형 / Wall Mount
|
|
주위환경온도 |
-20∼60℃ |
ModMag M2000 관련 |
 |
|
|
|
|
|
|
전자 유량계 관련자료 |
|
|
|
전자 유량계는 왜 기름에는 사용 못하나요?
| 전자유량계는 전도도를 가진 유체가 통과할 경우에만 측정이 가능하기 때문에, 기름등의 유체에는 적용하지 못합니다. 단 슬러지등 고점도 수용성 액체에는 적용가능하나, 이 경우에는 부식등을 고려해서 내부 라이닝의 재질을 고려하셔야 합니다. 초순수의 경우에도 액체의 전도도를 고려해야 합니다. 기름등의 측정에는 오발기어식 또는 초음파 유량계를 검토하시기 바랍니다. |
