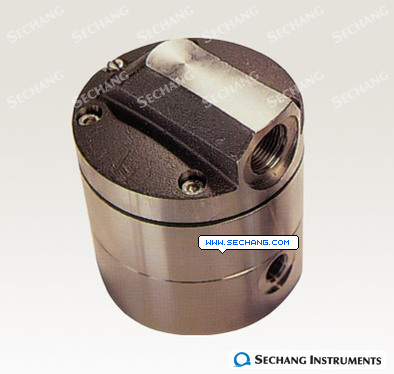

 특징 설치가 간단하며, 펄스출력, PD flowmeter, 500LPH 최대유량. 최대압 550bar 적용분야 항공 연료, 식품, 각종 오일류, 세정제, 화장품, 윤활유, 도료, 페인트 등 기능 모델 M Series는 이미 입증된 Oval Rotor Design을 이용한 Positive Displacement Flowmeter입니다.
“Oval Gear”(Rotor)의 회전에 의해 정해진 공간에 일정한 용량을 밀어내면서 측정하므로 Meter을 통과하는 모든 유체의 유량을 매우 정확하게 측정할 수 있습니다. M Series Meter는 유체가 가진 운동에너지에 의해, Meter 내부의 Rotor가 회전하게 되고, 이때 Rotor 내부에 장착된 자석이 상부의 Reed S/W와 접촉하거나 떨어질 때, 발생되는 접점신호를 읽어들여 유량 값을 나타냅니다. M Series는 Blind Pulse Meter로서 유체의 특성에 따른 내구성 재질이나 내화학성 재질의 선정이 가능하며, 또한 낮은 유량범위에서도 사용이 가능합니다.
|
유량범위 |
15 ∼ 500 Litter / Hour (below 5 cps)
25 ∼ 500 Litter / Hour (above 5 cps) |
|
정밀도 |
±1% of reading |
|
재현성 |
0.03% |
|
최대 동작 압력 |
550 bar |
|
최소 동작 압력 |
0.5 bar |
|
최대 동작 온도 |
120 ℃ |
|
최소 동작 온도 |
-10 ℃ |
|
Body 재질 |
SUS 316 (옵션 Aluminium) |
|
Rotor 재질 |
SUS 316 |
|
Shaft 재질 |
SUS 316 |
|
Oring 재질 |
Viton
(option
: EPDM, FFPM = Perfluor
Natural Rubber)
|
|
최대점도 |
1,000 Centipoise |
|
Pulse type |
Dual Hall Effect / Reed Swith |
|
Pulses / Liter |
400 pulse per liter |
|
Dimensions |
110 × 86 mm
Port face to face : 83mm
|
|
Port Size |
1/4" BSP(Female) |
|
Calibrated In |
Liters (only BSP port) |
|
Electrical connections |
20mm (F) conduit thread |
|
중량 |
approx. 600 g |
|
권장스트레이너사이즈 |
200 Mesh |
