 특징 폭넓은 측정범위
배관삽입형 혹은 침척형(옵션)모두 사용가능

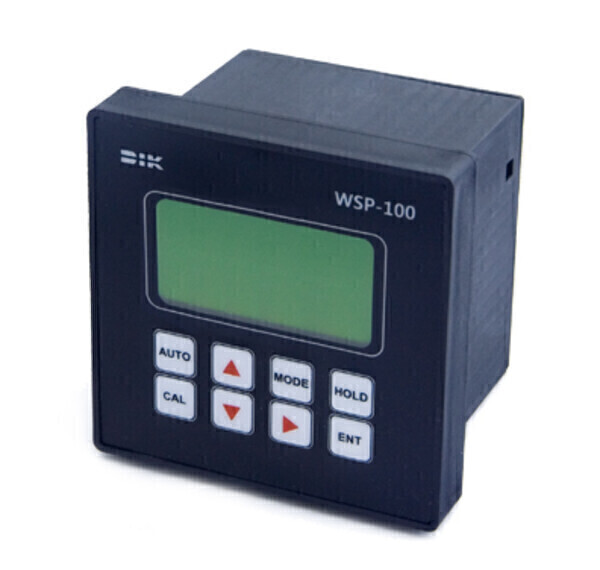

pH-1000(orp)의 신 모델. 적용분야 상하수, 공업용수, 실험용수 등의 수소이온농도의 측정. 가장 범용의 pH 측정기 입니다. 공업, 생물, 제약, 음료, 식료품현장의 수소이온농도를 지속적으로 측정하고 조절하도록 설계되었습니다. 기능 WSO-100 시리즈는 직접 Sensor에서 신호를 받아 직독할 수 있는 Panel 취부용 Digital ORP controller 입니다. DIN 96 x 96 사이즈에 측정치 와 파라미터[Analog outputs, measures value, temperature, relays] 설정치를 동시표시(LCD)하며, 원터치 교정 및 메모리 Back up기능을 갖추고 있으며 전송출력 0 ~ 20mA or 4~20mA. 교정하는 기능을 내장한 디지털 Micom Type pH 측정기입니다. 현재의 수처리시설에서 요구되어지는 연속적이고 안정적인 측정값을 출력합니다. 각각의 현장 요구에 맞는 다양한 전극들과 호환성을 가지고 있습니다. Free Voltage type : 100~240VAC, 50/60Hz (5 VA max.) available.
품 명
|
ORP Controller
|
모 델
|
WSO-100
|
범 위
|
-1500 ∼+1500 mV
|
전 극
|
케이블 길이 : 최대 30 m (when junction box use)
|
화면표시
|
LCD
|
출력신호
|
Isolated DC 0.00 ∼ 20.00mA, or 4.00 ~ 20.00mA
최대 부하저항 : 600Ω
|
접점출력
|
접점형태: SPST contact(UL)
접점용량: Max. AC250V, DC30V / Max. 5A
출력접점: 3 Relay
Function:
Alarm: Settings for low/high alarm point,
low/high alarm point deadband,
off delay, and on delay.
Control: Setting for high/low phasing, setpoint,
deadband, overfeed timer, off delay,
and on delay.
Timer(Wash): Relay is activated by user-set
interval and Electrode cleaning system.
|
RS-485
|
출력: Using isolated half duplex communication port.
Protocol: MODBUS-RTU
BAUD: 1200 ~ 9600 bps
Max. distance: Ma. 1.2km
|
사용환경
|
-20 ∼ +60℃ / 85%RH이하
|
전 원
|
100 ~ 240 VAC, 50/60 Hz(10VA max)
|
크 기
|
96 (W) x 96 (H) x 99(D) mm
IP54(Front panel)
|
설치방법
|
Bracket을 통한 Panel 설치
Panel Cutout size :
92 (W) x 92 (H) mm (3.62 (W) x 3.62 (H) inch)
|
재 질
|
ABS
|
중 량
|
약 1.0kg
|
|
품명
|
무보충형 ORP 전극(Electrode)
|
|
측정원리
|
유리전극 방식
|
|
측정범위
|
- 5000 ~ 5000 mV
|
|
사용온도
|
0 ∼ 105 ℃
|
|
사용압력
|
0 ~ 10 Kgf/cm2
|
|
비교전극
|
Ag / AgCl
|
|
침적부 재질
|
Ryton, Teflon & Glass
|
|
크기
|
22.2(Ø) × 150(L) mm
|
|
배관연결부
|
3/4
NPT
|
|
기본케이블
|
7M |
WSO-100 관련 |
 |
|
|
S400-RTPB0-M23BC 관련 |
|
|
|
ORP가 무엇인가요?
| ORP는 Oxidation-Reduction Potential의 약자로 산화-환원전위를 말합니다.
광의적인 의미에서
산화란 각 원소가 가지고 있는 산화수(Oxidation Number)가 증가하는 것을 말하고
환원이란 산화가 감소 즉, 음원자가의 증가를 말합니다.
산화·환원전위는 그 용액의 산화력 또는 환원력의 강도를 아는 척도로 사용됩니다.
전자 교환이 따르는 모든 화학반응은 산화·환원 반응이며 산화·환원력의 강도는 ORP를 측정함으로써 알 수 있습니다.
ORP의 측정은 계열의 강도 측정이며 용량을 측정할 수 없습니다.
ORP의 측정값으로부터 용액중의 산화제나 환원제의 농도는 알 수는 없고
단지 농도비만을 알 수 있다는 뜻입니다.
폐수처리에서 실용적인 입장에서는 산화제 또는 환원제의 비율만을 알면 충분한 경우가 많습니다.
또한, 산화력이 큰 용액인지 산화력이 큰 용액인지를 판단하는데도 사용됩니다.
|
