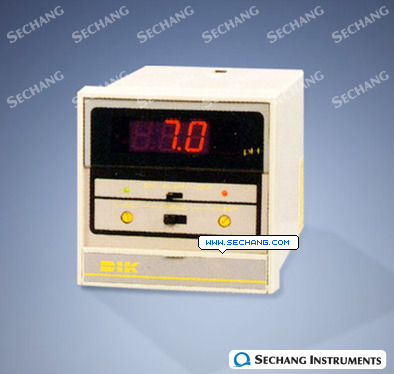

 특징 현장에서 즉시 설치할 수 있는 Full Set로 판매, 누구든지 설치할 수 있는 사용설명서 제공. 적용분야 화학 Plant Process line , 식품 Process line, 제약회사 생산 line, 공장 및 축산폐수 처리장, 각종 Process line, 수경재배 System, 배양 System, 정수장 및 양어장, 각종 수질관리 관련 분야의 수소이온농도를 지속적으로 측정하고 조절하도록 설계되었습니다. 기능 PH-6000IS 시리즈는 직접 Sensor에서 신호를 받아 직독할 수 있는 Panel 취부용 Digital pH(ORP) 지시조절계입니다. 계기 입력단에는 고입력 임피던스의 IC를 채택하여 Sensor 특성에 맞는 조건을 갖추므로서 높은 신뢰성과 안정성으로 연속적인 측정이 가능하며 출력신호는 Computer와의 Interface를 위하여 Isolating signal로 되어 있는 pH(ORP) 지시조절계 입니다
|
품명
|
pH Controller
|
|
측정원리
|
Glass Electrode
|
|
측정범위
|
pH
|
0∼14 pH |
|
정밀도
|
pH
|
±0.1pH ±1digit
|
|
온도보상
|
자동온도보상 : 자동온도보상 -10~80℃
pH SENSOR에 온도보상이 없는 경우는 계기후면의 T-T 단자간에 500ℓ (25℃)또는 6.8Kℓ이 취부됨
|
|
교정
|
2점 교정(Two points calibration is completed
by immersing an electrode into standard solutions)
|
|
전극입력
|
임피던스측정 : Glass - 5㏁∼1GΩ, Reference - 100Ω∼1㏁
케이블 길이 : 0∼25 m (High impedance 전극), 0∼100 m (Low impedance 전극)
|
|
출력신호
|
DC4~20mA(절연) 최대 부하저항 500ohms
|
|
외장재질
|
ABS수지(Color : 아이보리)
|
|
경보설정
|
접점신호 : 상한경보, 하한경보
접점용량 : AC 250V, 4A (RESISTANCE LOAD),
H,L각 lalb접점
민감도 : ±0.1pH
|
|
전원
|
공급전원
|
AC 100/220V±10%,50/60HZ
|
|
소비전력
|
3VA 이내
|
|
크기
|
96 W x 96 H x 146 D mm
|
|
설치방법
|
Bracket을 통한 Panel 설치
Panel Cutout size 92 W x 92 H mm
|
|
중량
|
850g
|
PH-6000IS 관련 |
 |
|
|
안티몬 전극은 언제 사용합니까?(설치형)
| 불산(Hydrofluoric Acid)에서 사용합니다.
하지만, 안티몬 전극 전용 pH 측정기와 함께 사용하셔야 합니다.
측정 유체가 Fluoride 일 경우, 유리 전극을 사용하십시오.
하지만, 유체가 Hydrofluoric 일 경우 안티몬 전극을 사용하는 것이 좋습니다.
pH6 이상일 경우, Hydrofluoric이라 하더라도 유리 전극을 사용하는 것이 좋습니다.
즉, 안티몬 사용 조건은 Hydrofluoric 이고 pH 6 이하인 조건입니다.
안티몬 전극의 적용시 다음과 같은 점에 유의합니다.
1. PH3 ~ 8 이외의 범위에서는 선형성이 다소 떨어 질 수 있습니다.
2. 전극 측정값은 측정 유체에 존재하는 산화/환원 전위에 의해 영향을 받을 수 있습니다.
3. 구리, 주석, 납 등의 금속이 측정유체에 녹아 있을 경우, 안티몬 전극의 전기화학적 반응은 방해를 받을 수 있습니다. (이럴 경우 pH 측정이 불가능 할 수도 있습니다.)
4. 유리전극의 경우 온도변수는 1℃당 0.4mV이나 안티몬 전극의 경우 온도변수는 1℃당 1 ~ 3mV입니다.
5. 안티몬에서는 비교전극이 필요 하지 않습니다.
6. 안티몬 전극은 전극 끝부분에 산화물이 발생하게 되는데, 이 산화물은 유지관리 과정에서 아주 가는 사포로 닦아내면 됩니다. 하지만 pH 3 ~ pH 6사이에서 측정할 경우에는 산화물은 거의 발생하지 않습니다.
7. 측정의 재현성은 일정하게 유속이 유지될 때 높은 재현성을 얻을 수 있습니다.
8. 용존 산소량도 측정 값에 영향을 주기 때문에, 용존 산소 값을 일정하게 유지 할 때 정확한 값을 얻을 수 있습니다. |
센서와 본체 사이에 어떤 케이블을 사용합니까?(설치형)
| pH센서는 pH전용케이블을 사용하셔야 합니다.
다른 pH Cable을 사용할 경우에는 신호가 불안정해집니다.
케이블을 연결할때는 중계박스를 사용해 주어야 합니다. |
자동온도보상에 대해서 알고 싶습니다.
| pH는 온도와 상관관계가 있습니다.
즉, 온도가 변할때에 pH값도 함께 변함니다.
인산염 표준액은 섭씨0도에서 ph6.98을 나타내지만, 섭씨60도에서는 ph6.84를 나타냅니다.
이런 변화를 계기에서 자동으로 조정해 주는 것을 "자동온도보상"이라고 합니다.
자동온도보상이 되는 계기는 특별한 조정없이 측정된 값을 그냥 사용하시면 됩니다.
저가의 pH에는 온도계가 내장되어 있지 않습니다.
값이 싸기는 하겠지만 정확한 pH값을 측정하지는 못합니다.
온도 변화가 심할 수록 부정확하기 때문입니다. 자동온도보상 기능이 있는 pH를 권장합니다.
당사에서 취급하는 모든 휴대형 pH제품은 자동온도보상 기능이 있습니다.
|
표준 교정액을 사용했으나 교정이 되지 않습니다.
| 다음과 같은 원인이 있을 수 있습니다.
1. 전극의 파손 또는 오염
전극에는 미세한 구멍이 나 있습니다.
오염이 되거나 잘못된 관리로 인해 구멍이 막히게 되면 센서가 정상작동할 수 없습니다.
2. 표준교정액의 불량
교정액이 너무 오래되었거나, 수차례의 측정으로 인해 섞이게 되면 교정에 문제가 발생할 수 있습니다.
3. 센서와 본체간에 부적절한 규격의 케이블의 연결 (설치형의 경우)
항상 pH전용 케이블을 사용하십시오.
케이블이 끊어졌을 경우에는 중계박스를 사용해 이음새를 처리해야 합니다.
|
