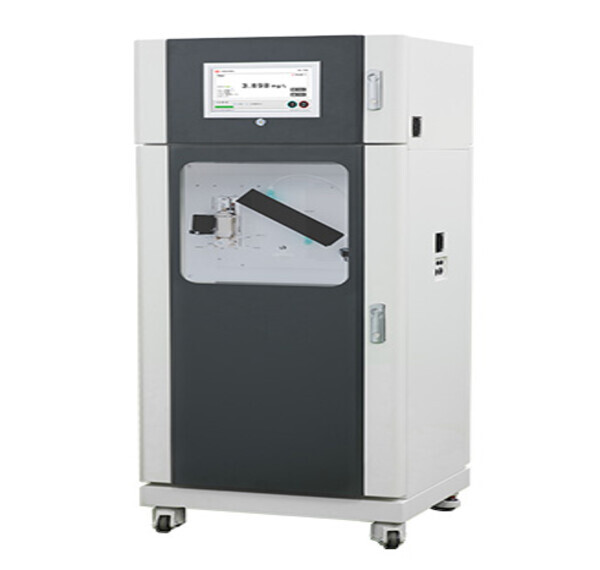

 특징 HC-TOC는 수중의 유기물 총량을 측정하는 측정기입니다. 수질 TMS, 하천ㆍ호소수 모니터링 및 공정제어에 적용할 수 있습니다. 적용분야 수질 TMS, 하·폐수 처리시설, 국가수질자동측정망, 공정제어, 정수장 수질관리 기능 - 실시간 연속 온라인 측정 가능
- 용이한 시스템 구성 및 유지 관리
- UV/Heated Persulfate 산화전처리 방식 채택
- 비분산적외선검출기(NDIR)를 사용하여 우수한 정확도 및 안정적인 검출 가능
- 유기물 및 영양염류 측정을 위한 전처리 산화 장치 특허 적용
- 산화-전처리 장치 일체형 유체이동 시스템 특허 적용
- 고효율 전처리 및 유체이동 시스템을 적용한 온라인 총유기탄소(TOC) 측정 장치 개발
| 검출방식 |
비분산적외선 (NDIR
non-dispersive infrared) 검출방식 |
| 산화전처리 |
UV (185/254 nm) / Heated Persulfate (열+과황산) 산화방식 (UV 습식산화방식) |
| 측정범위 |
0∼100 mg/L (사용자 범위 조절 가능) |
| 측정주기 |
15분 이내 (사용자 조절 가능) |
| 검출한계 |
0.1 mg/L 이하 |
| 최소눈금 |
0.001 mg/L |
| 시료/시약 정량분배방식 |
산화-전처리 일체형 유체이동 시스템을 이용한 시료/시약 정량·분배 |
| 반복성 |
± 2% of F.S. |
| 정확도 |
± 2% of F.S. |
| 치수 |
600(W) x 500(D) × 1600(H) mm |
| 사용온도 |
5∼40°C |
| 공급전원 |
220VAC, 50/60Hz |
| 소비전력 |
100 W 이내 |
| 외부출력 |
아날로그출력: 4∼20 mA / 디지털출력 : RS-232C
RS-485 |
| 화면표시 |
TFT LCD (26 만 Color)
10.2 Touch LCD Industrial PC |
| 데이터저장 |
HDD, USB 저장 가능 |
| 지시외부출력 |
수질 TMS 통신규격만족 (3년 데이터 저장
정상신호
교정중 신호 및 동작불량
운반기체/시료/시약 부족 알림
UV lamp
NDIR 검출기 및 주요부품 교체알림) |
| 운반기체 |
고순도 공기 또는 고순도 드라이 질소 (순도 99.99% 이상) |
| 시약 소비량 |
약 3L/월 (인산, 과황산나트륨) |
| 시료 사용량 |
약 30 mL / 회 (시료교체 포함) |
HC-TOC 관련 |
 |
|
|
BOD 측정기 계산 및 식종희석수 제조
|
BOD 계산관련해서 아래 방식이 있습니다.
1)식종하지 않는 시료의 BOD
BOD(mg/l)=(D1-D2) X P
2)식종희석수를 사용한 시료의 BOD
BOD(mg/l)={(D1-D2)-(B1-B2)Xf}X P
D1: 희석(조제)한 검액(시료)의 15분간 방치한 후의 DO(mg/l)
D2: 5일간 배양한 다음의 희석(조제)한 검액(시료)의 DO(mg/l)
B1:식종액의 BOD를 측정할 때 희석된 식종액의 배양전의 DO(mg/l)
B2:시료의 BOD를 측정할 때 희석된 식종액의 배양 후의 DO(mg/l)
f:시료의 BOD를 측정할 때 희석시료 중의 식종액 함유율(x%)에 대한 식종액의 BOD를 측정할 때 희석한 식종액 중의 식종액 함유율(Y%)의 비(X/Y)
P:희석시료중 시료의 희석배수(희석시료량/시료량)
희석수의 조제:조제 20℃에서 포기하여 용존산소를 포화시킨 물 1L에 대하여 A액, B액, C액,D액을 각각 1ml 씩을 가한다..이 희석수의 pH는 7.2로 한다.
1)A액(완충액): 인산수소이칼륨(K2HPO4) 21.75g, 인산이수소칼륨(KH2PO4) 8.5g, 인산수소이나트륨(NaHPO.12HO) 44.6g 및 염화암모늄(NHCl) 1.7g을 물에 용해아여 1L로 한다. 이 완충액의 pH는 7.2이다.
2)B액(황산마그네슘):황산마그네슘(MgSO4.7H2O) 22.5g을 용해하여 1L로 한다.
3)C액(염화칼슘 용액): 염화칼슘(CaCl2) 27.5g을 물에 용해하여 1L로 한다.
4)D액(염화제이철용액):염화제이철(FeCl3.H2O) 0.25g을 물에 용해하여 1L로 한다.
위 희석수를 용존산소측정병에 채워서 20℃에서 5일간 배양한 전후의 용존산소의 차(=희석수 공시험 값)가 0.2mg/l 이하이어야 한다. 이중 40~70% 의 범위내 값을 선택한다.
|
