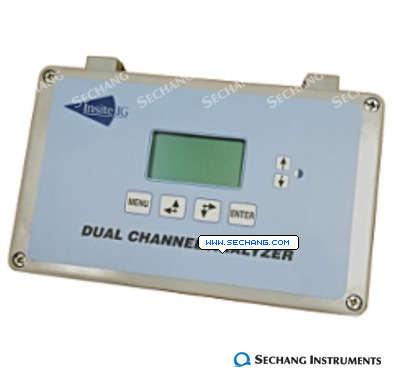

 특징 Dual Channel Analyzer
pH 측정
pH 2~12
온도 10~60 degrees C
RS-485
적용분야 하수처리장, 산업폐수처리장, 펌프, 제지업, 광산, 채석장, 음식, 음료업, MLSS측정, 슬러지 농도 측정, 우유 폐기물 측정, 방류수 측정 기능 * InsiteIG DCA는 첨단 전자 장치를 고체 상태의 스마트 센서와 결합한 독창적 인 시스템입니다.
* 표준 InsiteIG DO, SS, pH 또는 ORP 센서를 연결하면 자동으로 올바른 작동을 구성합니다.
* pH 전극은 평판 유리이며, 자동 온도 보상 기능이 있습니다.
* SS 센서는 근적외선 기술을 기반으로하므로 공정 색상의 변화로 인한 부정확성을 제거합니다.
* 이 시스템은 유연하며 경제적인 공정 모니터링 및 제어가 가능합니다.
* 모든 센서/전극은 유지보수 중간에 오랜 기간 동안 사용할 수있는 자가 세정 기능을 내장하고 있습니다.
* 간편한 메뉴 기반 설정으로 빠르고 쉽게 시스템을 설치할 수 있습니다.
* 표준 출력은 4~20mA 2, 설정점 릴레이 2 , 알람 1, 세정 릴레이 1 및 RS-485 ModBus RTU 신호입니다.
* 거의 모든 시스템에서 실시간 데이터를 기반으로 능동적인 프로세스 제어가 가능합니다.
|
모델명 |
DCA
Dual Channel Analyzer |
|
측정범위 |
DO
|
0
~ 25 ppm(0~60℃)
|
|
SS
|
0~30,000mg/l(0~60℃)
|
|
pH
|
2~12pH (10~60℃)
|
|
ORP
|
±2000mV(10~60℃) |
|
분해능 |
DO
|
.01ppm
below 4.00, .1ppm above 4.0
|
|
SS
|
1mg/l below 1000mg/l
10mg/l between 1,000 and 9,999 mg/l
100mg/l above 10,000mg/l
|
|
정밀도 |
DO
|
1%
of reading or .05ppm, whichever is greater |
|
SS
|
3%
of reading |
|
출력신호 |
Output: 2
optically isolated
4 ~ 20mA
optically
isolated RS 485 Modbus
|
|
Relay |
2 dry contact 10amp relay setpoints
1 alarm relay
1 clean relay
|
|
Memory Backup
|
YES
|
|
화면
|
Backlit alpha-numeric LCD display with UV protection
Contrast adjustment via keypad |
|
센서 케이블 길이
|
33feet standard (optional lengths up to 2000 ft)
|
|
주변 온도
|
-20~70℃
|
|
주변 습도
|
0~100%
|
|
방수등급 |
NEMA
4X |
|
전원 |
AC 110/220V |
표준시약 관련 |
 |
|
|
|
Insite IG, Portable 관련 |
|
|
|
|
Insite IG, Process 관련 |
|
|
|
|
|
|
|
|
|
|
|
|
MODEL 51 관련 |
|
|
|
ECBU4BTC 관련 |
|
|
|
ECBU7BTC 관련 |
|
|
|
안티몬 전극은 언제 사용합니까?(설치형)
| 불산(Hydrofluoric Acid)에서 사용합니다.
하지만, 안티몬 전극 전용 pH 측정기와 함께 사용하셔야 합니다.
측정 유체가 Fluoride 일 경우, 유리 전극을 사용하십시오.
하지만, 유체가 Hydrofluoric 일 경우 안티몬 전극을 사용하는 것이 좋습니다.
pH6 이상일 경우, Hydrofluoric이라 하더라도 유리 전극을 사용하는 것이 좋습니다.
즉, 안티몬 사용 조건은 Hydrofluoric 이고 pH 6 이하인 조건입니다.
안티몬 전극의 적용시 다음과 같은 점에 유의합니다.
1. PH3 ~ 8 이외의 범위에서는 선형성이 다소 떨어 질 수 있습니다.
2. 전극 측정값은 측정 유체에 존재하는 산화/환원 전위에 의해 영향을 받을 수 있습니다.
3. 구리, 주석, 납 등의 금속이 측정유체에 녹아 있을 경우, 안티몬 전극의 전기화학적 반응은 방해를 받을 수 있습니다. (이럴 경우 pH 측정이 불가능 할 수도 있습니다.)
4. 유리전극의 경우 온도변수는 1℃당 0.4mV이나 안티몬 전극의 경우 온도변수는 1℃당 1 ~ 3mV입니다.
5. 안티몬에서는 비교전극이 필요 하지 않습니다.
6. 안티몬 전극은 전극 끝부분에 산화물이 발생하게 되는데, 이 산화물은 유지관리 과정에서 아주 가는 사포로 닦아내면 됩니다. 하지만 pH 3 ~ pH 6사이에서 측정할 경우에는 산화물은 거의 발생하지 않습니다.
7. 측정의 재현성은 일정하게 유속이 유지될 때 높은 재현성을 얻을 수 있습니다.
8. 용존 산소량도 측정 값에 영향을 주기 때문에, 용존 산소 값을 일정하게 유지 할 때 정확한 값을 얻을 수 있습니다. |
센서와 본체 사이에 어떤 케이블을 사용합니까?(설치형)
| pH센서는 pH전용케이블을 사용하셔야 합니다.
다른 pH Cable을 사용할 경우에는 신호가 불안정해집니다.
케이블을 연결할때는 중계박스를 사용해 주어야 합니다. |
자동온도보상에 대해서 알고 싶습니다.
| pH는 온도와 상관관계가 있습니다.
즉, 온도가 변할때에 pH값도 함께 변함니다.
인산염 표준액은 섭씨0도에서 ph6.98을 나타내지만, 섭씨60도에서는 ph6.84를 나타냅니다.
이런 변화를 계기에서 자동으로 조정해 주는 것을 "자동온도보상"이라고 합니다.
자동온도보상이 되는 계기는 특별한 조정없이 측정된 값을 그냥 사용하시면 됩니다.
저가의 pH에는 온도계가 내장되어 있지 않습니다.
값이 싸기는 하겠지만 정확한 pH값을 측정하지는 못합니다.
온도 변화가 심할 수록 부정확하기 때문입니다. 자동온도보상 기능이 있는 pH를 권장합니다.
당사에서 취급하는 모든 휴대형 pH제품은 자동온도보상 기능이 있습니다.
|
표준 교정액을 사용했으나 교정이 되지 않습니다.
| 다음과 같은 원인이 있을 수 있습니다.
1. 전극의 파손 또는 오염
전극에는 미세한 구멍이 나 있습니다.
오염이 되거나 잘못된 관리로 인해 구멍이 막히게 되면 센서가 정상작동할 수 없습니다.
2. 표준교정액의 불량
교정액이 너무 오래되었거나, 수차례의 측정으로 인해 섞이게 되면 교정에 문제가 발생할 수 있습니다.
3. 센서와 본체간에 부적절한 규격의 케이블의 연결 (설치형의 경우)
항상 pH전용 케이블을 사용하십시오.
케이블이 끊어졌을 경우에는 중계박스를 사용해 이음새를 처리해야 합니다.
|
