 특징 저탁도 Low Range 측정에 적합
0.0000 ~ 200.00 NTU
손쉬운 작동, 듀얼 채널, 아날로그 및 Modbus 출력

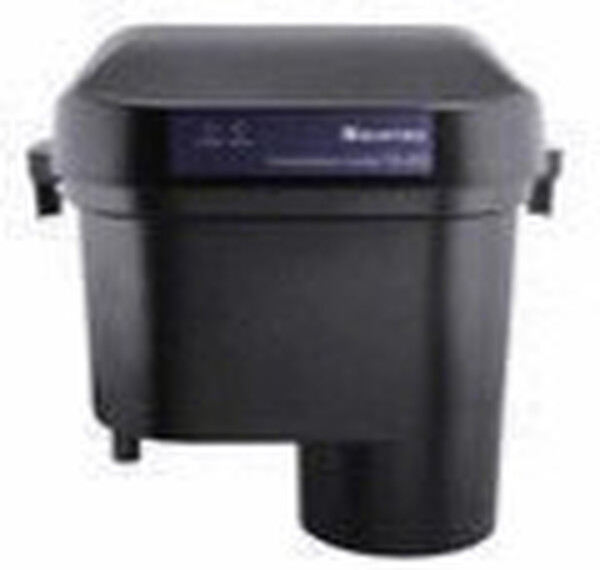

White LED 방식 기능 TC-7320-RS 및 TD-200 시리즈는 깨끗한 물에서 낮은 범위의 탁도를 측정하도록 설계되었습니다. 완벽하게 설계된 시스템은 최대 0.0001 NTU의 분해능을 제공합니다. EPA를 준수하는 전통적인 텅스텐 램프 센서와 수명이 긴 백색 LED 모델을 선택할 수 있습니다. 송신기는 탁도 센서 2개의 듀얼 채널을 제공하며, 아날로그 및 디지털 출력 및 릴레이 제어 기능을 제공합니다.
|
모델
|
TC-7320-RS
|
|
측정원리
|
TD-200: 텅스텐 램프

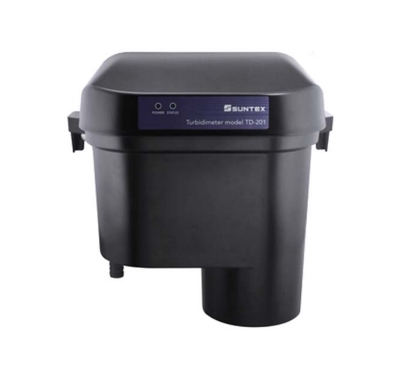

TD-201: White LED
|
|
측정범위
|
0.0000 ~ 200.00 NTU |
|
분해능
|
0.0001NTU, 0.001NTU, 0.01NTU
(측정 범위 또는 분해능 설정에 따라 다름)
|
|
정밀도
|
±2% or ±0.02NTU (0 ~ 40NTU)
±5% (40 ~ 200NTU)
|
|
측정 단위
|
NTU, FTU, FNU
|
|
유량 범위
|
250~ 750 ml/minute |
|
디스플레이 |
Large LCM with sensor for backlight and contrast
|
|
Text mode: Numerical display
|
|
Chart mode: 3 min real-time dynamic graph
|
|
Trace mode: Programmable 3 min to 4 week trend graph
|
|
아날로그출력 |
Two isolated DC 0/4~20 mA corresponding to
Turbidity of each sensor, max. load 500Ω
|
|
릴레이 접점
|
Four individual relays corresponding Turbidity value,
Hi/Lo selectable, limited programmable,
240 VAC, 0.5A max. (recommended)
Dual channel mode: 1st & 2nd relays for channel 1;
3rd & 4th relays for
channel 2.
The 2nd and 4th relays can be designated for wash timer relay
contact: On: 0~99min., 59sec, Off: 0~999hr 59mins.
|
|
전원 |
100V~240VAC±10%,50/60Hz
|
|
전력 소비
|
TC-7320-RS: 6W Max.
TD-200: 16W Max.
TD-201: 6W Max
|
|
설치 |
Transmitter: Wall or Pipe or Panel mounting
Sensor: Wall mounting
|
|
주변 온도
|
0 ~ 50˚C |
|
보관 온도
|
-20 ~ 70˚C
|
|
크기 |
Transmitter: 144 mm x 144 mm x 115 mm (H x W x
D)
Sensor: 296.1mm x 306mm x 184.1mm (H x W x D)
|
|
Cut off 치수 |
For transmitter: 138 mm x 138 mm (H x W) |
|
무게
|
TC-7320-RS: 0.8 kg
TD-200: 1.5 kg
TD-201: 1.25 kg
|
|
방수등급
|
Transmitter: IP 65 (NEMA 4X) |
|
최대 케이블 길이
|
Up to 1500m |
SUNTEX-Turbidity 관련 |
 |
|
|
|
|
|
탁도계 관련자료 |
|
|
|
투시도와 탁도의 차이점은?
| 투시도와 탁도 [透視度 - 濁度]의 차이점은 다음과 같습니다.
탁도는 물의 흐림정도를 나타내는 것으로 투시도와 같은 목적으로 사용되는 지표로 사용됩니다. 농도가 다른 물의 탁도 표준액에서 투시도를 측정하고, 투시도와 탁도의 관계를 양대수 방안지상에 도면으로 그리게 되면, 탁도가 증가할 때 투시도는 감소하며 양대수 눈금에서는 직선 관계로 나타나게 됩니다.
|
