  수질계측기 >> COD 측정기 >> 센서    모델 : STACSENSE-50mm

소비자 가격 : 가격문의

재고여부 : 60일 이내

배 송 료 : 당사(선불), 고중량 제품 제외

담 당 자 :

제품사양 기술사양 제품문의

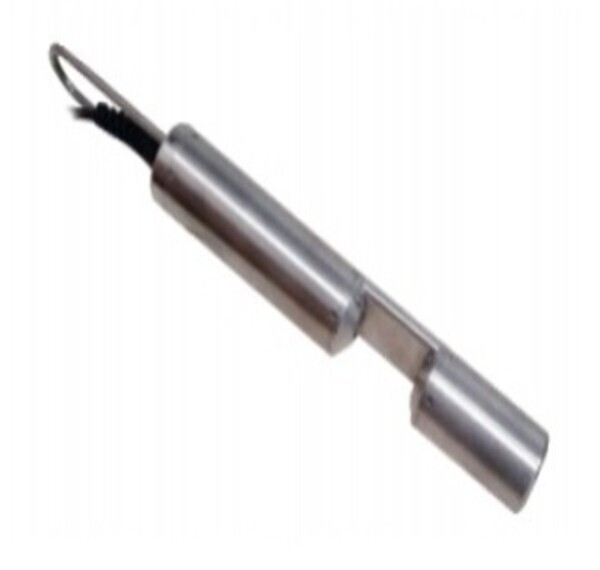

사진


제품상세정보 제품사양 기술자료 제품Q&A
특징
COD 0 ~ 50 mg/L
BOD 0 ~ 150 mg/L
TOC 0 ~ 200 mg/L
Modbus RS-485 출력


적용분야
도시 폐수처리 (유입/처리프로세스/방출 중 유기물 부하 변동 감지), 산업 폐수 처리, 지표수 모니터링, 양어장, 양식장(담수), 식수(원수위 유기물 모니터링, 산화과정, 응고, 활성탄 여과)

기능
StacSense 전극은 254nm에서 UV 흡수를 사용하여 물에 용해 된 유기 화합물을 측정합니다. 이 흡광도는 TOC, COD 및 BOD의 농도와 상관되어 소모품이 필요없는 고성능 전극을 제공합니다.
530 nm에서의 기준 측정은 UV 광을 흡수하는 샘플 내 입자의 존재를 보상하고 탁도 매개변수를 설정하기 위해 사용됩니다.
엄격한 점화 관리와 결합 된 최첨단 고성능 UV LED를 사용하면 최적의 신호 분산을 제공합니다.

StacSense 센서는 Modbus RS-485 입력을 사용하여 모든 유형의 레코더, 트랜스미터, 원격 관리 시스템 또는 PLC에 연결됩니다.
센서 인덱싱의 결과로 200 개 이상의 센서를 레코더에 연결할 수 있습니다.
간섭 방지 : 센서 및 디지털 신호 처리에 내장 된 사전 증폭.
모든 교정, 이력, 사용자 및 측정 데이터는 StacSense 프로브에서 직접 처리되며 Modbus RS-485 또는 SDI-12 링크를 통해 전송됩니다.

254 nm 에서의 SAC (Spectral Absorption Coefficient)는 적절한 상관 계수를 적용하여 물 샘플의 유기물 함량뿐만 아니라 COD, TOC 및 BOD 매개 변수를 결정하는 데 도움이 됩니다.


제품상세정보 제품사양 기술자료 제품Q&A

측정

측정 범위

CAS254

0 ~ 30 Abs/m

CODeq

0 ~ 50 mg/L

BODeq

0 ~ 15 mg/L

TOCeq

0 ~ 20 mg/L

Turbiditiy

0 ~ 40 FAU

정확도

CAS254

0.1 or +/-3 %

CODeq

0.2 or +/-3 %

BODeq

0.1 or +/-3 %

TOCeq

0.1 or +/-3 %

Turbiditiy

1.0 or +/-7 %

측정 원리

UV 254 nm absorption

보상

Turbidity at 530 nm

파장

내부 온도

검출기 종류

254 nm (Turbidity correction at 530 nm)

광 원

Silicon Photodiode

광학 경로

LED UV 254 +/- 5nm and 530 +/- 5 nm

측정 주파수

2 and 50 mm

보호 등급

IP 68

최대 침수 깊이

50 meters

최대 압력

5 bars

사용 온도

0 °C ~ 40 °C

보관 온도

-10 °C ~ 50 °C

pH 범위

2 ~ 12 pH

크기

48 x 371  or 48 x 419 (see overall dimensions diagram)

무게

1600 ~ 1800 g depending on the optical path (Cable not included)

재질

Body: Stainless steel 316 (1.4401)

Optical windows: Quartz (Corning 7980)

Cable: Bare wire with polyurethane sheath

Seals: Fluoroelastomer (FPM/FKM)

케이블

9 shielded conductors in 3, 7 and 15m. Other lengths on request

신호 인터페이스

Modbus1 RTU (RS-485) / SDI122,3 (TTL)

1 측정 요청과 측정 또는 상태를 읽을 수있는 가능성 사이에서 최대 2 초 동안 Modbus의 센서가 음소거됩니다.

2 SDI12를 사용하면 850ms 표준 지연 대신 최대 2 초 후 측정 결과 프레임 1.2 센서가 대기 모드 일 때를 포함하여 Modbus / SDI12에서 응답합니다.

3 SDI12 버스의 사용 및 연결은 회선 레벨 (높음 또는 낮음)에 따라 대기 전력 소비 *를 최대 40uA까지 증가시킬 수 있습니다. SDI12 라인을 분리하거나 0V로 해제하면 소비가 증가하지 않습니다 (Modbus RTU 만 해당).

센서 전원 공급

5.4 V 1.2 at 26 V 3 DC

1 Absolute minimum 5.2 V with 1 m of cable

2 Minimum voltage subject to cable length-related losses

3 28.0 V absolute maximum

5.4 V 전력소비 Automatic standby less than 10 μA (54 μW)

Maximum peak current: 600 mA (2 ms)

Maximum current during the measurement: 100 mA (540 mW)

Average current during the measurement: 70 mA (378 mW)

Average current (1 measurement / 2s): 35 mA (189 mW)

Energy for 1 measurement (1.5 s): 158 μWh

12 V 전력소비

Automatic standby less than 10 μA (120 μW)

Maximum peak current: 400 mA (1.5 ms)

Maximum current during the measurement: 70 mA (840 mW)

Average current during the measurement: 60 mA (720 mW)

Average current (1 measurement / 2s): 30 mA (360 mW)

Energy for 1 measurement (1.5 s): 300 μWh

24 V 전력소비

Automatic standby less than 10 μA (240 μW)

Maximum peak current: 300 mA (1 ms)

Maximum current during the measurement: 65 mA (1560 mW)

Average current during the measurement: 50 mA (1200 mW)

Average current (1 measurement / 2s): 25 mA (600 mW)

Energy for 1 measurement (1.5 s): 500 μWh

EMC 준수

NF EN 61326-1: 2013-05 RS-485 Modbus RTU & SDI12

1 센서는 전원 공급 장치 및 센서 네트워크에 특정한 통신 회선을 포함한 전용 케이블과 함께 표준 사용에 적합합니다.

2 RS485 통신 회선과 분리 된 DC 전원 공급 장치 네트워크에 연결된 경우; 충격으로부터 센서를 충격으로부터 보호하려면 시스템에 추가 차폐를 사용해야합니다.




제품상세정보 제품사양 기술자료 제품Q&A

제품상세정보 제품사양 기술자료 제품Q&A

궁금하신 점에 대해 해당 분야의 전문가가 상담해드립니다.

제품문의 버튼을 누르시면 입력폼이 출력됩니다.
담당자의 이름을 클릭하시면 직통 번호를 확인하실 수 있습니다.

제품문의

일자 고객이름 분야 제목 결과 담당자
2024-11-04선O규기타  문의접수영업부
2024-11-01한O식기타 견적 요청완료영업부
2024-11-01김O기타  CMI-511 제품 문의완료영업부
2024-11-01김O호기타 전도도센서 견적문의드립니다완료영업부
2024-10-31강O호기타 Online Turbidity meter완료영업부
2024-10-30김O기타  CMI511 문의완료영업부
2024-10-30오O현기타 습도막두께 측정기 문의완료영업부
2024-10-30양O창기타  문의완료영업부
2024-10-29김O석기타 견적문의접수영업부
2024-10-29김O석기타 견적 문의접수영업부
NO.1
UV254 Multiparameter Probe COD/BOD/TOC Optical Path 50mm 7m bare wires
  셋트일 경우엔 표준 부속품이 포함됨.
일부 사진만 표시될 수 있습니다.


  구성내역

STacSense 1EA (Optical path 50mm)
