 특징 COD 0 ~ 1300 mg/L
BOD 0 ~ 350 mg/L
TOC 0 ~ 500 mg/L

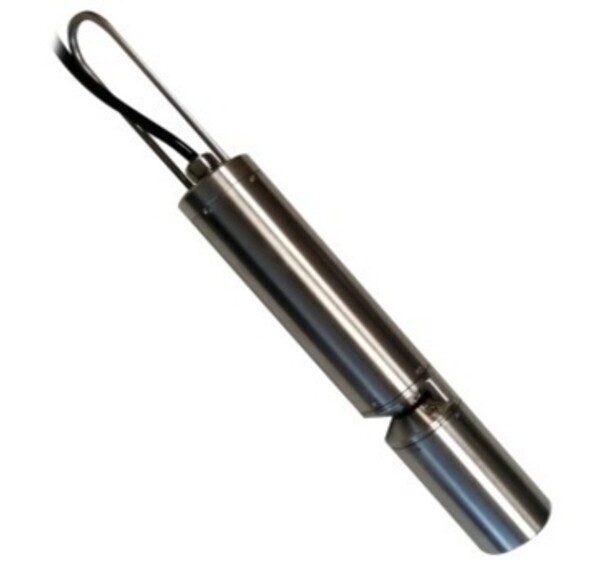

Modbus RS-485 출력 적용분야 도시 폐수처리 (유입/처리프로세스/방출 중 유기물 부하 변동 감지), 산업 폐수 처리, 지표수 모니터링, 양어장, 양식장(담수), 식수(원수위 유기물 모니터링, 산화과정, 응고, 활성탄 여과) 기능 StacSense 전극은 254nm에서 UV 흡수를 사용하여 물에 용해 된 유기 화합물을 측정합니다. 이 흡광도는 TOC, COD 및 BOD의 농도와 상관되어 소모품이 필요없는 고성능 전극을 제공합니다.
530 nm에서의 기준 측정은 UV 광을 흡수하는 샘플 내 입자의 존재를 보상하고 탁도 매개변수를 설정하기 위해 사용됩니다.
엄격한 점화 관리와 결합 된 최첨단 고성능 UV LED를 사용하면 최적의 신호 분산을 제공합니다.
StacSense 센서는 Modbus RS-485 입력을 사용하여 모든 유형의 레코더, 트랜스미터, 원격 관리 시스템 또는 PLC에 연결됩니다.
센서 인덱싱의 결과로 200 개 이상의 센서를 레코더에 연결할 수 있습니다.
간섭 방지 : 센서 및 디지털 신호 처리에 내장 된 사전 증폭.
모든 교정, 이력, 사용자 및 측정 데이터는 StacSense 프로브에서 직접 처리되며 Modbus RS-485 또는 SDI-12 링크를 통해 전송됩니다.
254 nm 에서의 SAC (Spectral Absorption Coefficient)는 적절한 상관 계수를 적용하여 물 샘플의 유기물 함량뿐만 아니라 COD, TOC 및 BOD 매개 변수를 결정하는 데 도움이 됩니다.
|
측정 |
|
측정 범위 |
CAS254
|
0 ~ 70 Abs/m
|
|
CODeq
|
0 ~ 1300 mg/L
|
|
BODeq
|
0 ~ 350 mg/L
|
|
TOCeq
|
0 ~ 500 mg/L
|
|
Turbiditiy
|
0 ~ 500 FAU
|
|
정확도 |
CAS254
|
1 or +/-3 %
|
|
CODeq
|
2 or +/-3 %
|
|
BODeq
|
1 or +/-3 %
|
|
TOCeq
|
1 or +/-3 %
|
|
Turbiditiy
|
5 or +/-3 %
|
|
측정
원리
|
UV 254 nm absorption
|
|
보상
|
Turbidity at
530 nm
|
|
파장
|
내부 온도
|
|
검출기
종류
|
254 nm
(Turbidity
correction
at 530 nm)
|
|
광
원
|
Silicon
Photodiode
|
|
광학
경로
|
LED
UV
254
+/-
5nm
and
530
+/-
5
nm
|
|
측정
주파수
|
2
and
50
mm
|
|
보호
등급
|
IP
68
|
|
최대
침수
깊이
|
50
meters
|
|
최대
압력
|
5
bars
|
|
사용 온도 |
0 °C ~ 40 °C
|
|
보관 온도
|
-10 °C ~ 50 °C
|
|
pH
범위
|
2
~
12
pH
|
|
크기
|
48
x
371
or
48
x
419
(see
overall
dimensions
diagram)
|
|
무게
|
1600
~
1800
g
depending
on
the
optical
path
(Cable
not
included)
|
|
재질
|
Body: Stainless steel 316 (1.4401)
Optical windows: Quartz (Corning 7980)
Cable: Bare wire with polyurethane sheath
Seals: Fluoroelastomer (FPM/FKM)
|
|
케이블
|
9 shielded conductors in 3, 7 and 15m.
Other lengths on request |
|
신호 인터페이스 |
Modbus1
RTU (RS-485) / SDI122,3 (TTL)
1 측정 요청과 측정 또는 상태를 읽을 수있는 가능성 사이에서
최대
2
초
동안
Modbus의
센서가
음소거됩니다.
2 SDI12를 사용하면 850ms 표준 지연 대신 최대 2 초 후
측정
결과
프레임
1.2
센서가
대기
모드
일
때를
포함하여
Modbus
/
SDI12에서
응답합니다.
3 SDI12 버스의 사용 및 연결은 회선 레벨 (높음 또는 낮음)에
따라
대기
전력
소비
*를
최대
40uA까지
증가시킬
수
있습니다.
SDI12
라인을
분리하거나
0V로
해제하면
소비가
증가하지
않습니다
(Modbus
RTU
만
해당).
|
|
센서 전원 공급 |
5.4 V 1.2 at 26 V 3
DC
1 Absolute minimum 5.2 V with 1 m of cable
2 Minimum voltage subject to cable length-related losses
3 28.0 V absolute maximum
|
|
5.4 V
전력소비 |
Automatic standby less than 10 μA (54 μW)
Maximum peak current: 600 mA (2 ms)
Maximum current during the measurement: 100 mA (540 mW)
Average current during the measurement: 70 mA (378 mW)
Average current (1 measurement / 2s): 35 mA (189 mW)
Energy for 1 measurement (1.5 s): 158 μWh
|
|
12
V
전력소비
|
Automatic standby less than 10 μA (120 μW)
Maximum peak current: 400 mA (1.5 ms)
Maximum current during the measurement: 70 mA (840 mW)
Average current during the measurement: 60 mA (720 mW)
Average current (1 measurement / 2s): 30 mA (360 mW)
Energy for 1 measurement (1.5 s): 300 μWh
|
|
24
V
전력소비
|
Automatic standby less than 10 μA (240 μW)
Maximum peak current: 300 mA (1 ms)
Maximum current during the measurement: 65 mA (1560 mW)
Average current during the measurement: 50 mA (1200 mW)
Average current (1 measurement / 2s): 25 mA (600 mW)
Energy for 1 measurement (1.5 s): 500 μWh
|
|
EMC
준수
|
NF EN 61326-1: 2013-05
RS-485 Modbus RTU & SDI12
1 센서는 전원 공급 장치 및 센서 네트워크에 특정한 통신
회선을
포함한
전용
케이블과
함께
표준
사용에
적합합니다.
2 RS485 통신 회선과 분리 된 DC 전원 공급 장치 네트워크에
연결된
경우;
충격으로부터
센서를
충격으로부터
보호하려면
시스템에
추가
차폐를
사용해야합니다.
|
AQUALABO_STACSENSE 관련 |
 |
|
|
|
|
검사키트 - 화학적산소요구량 관련자료
| 화학적산소요구량 (Chemical Oxygen Demand., COD)
1.개요
유기물 등의 오염물질을 산화제로 산화 분해시켜 정화하는 데 소비되는 산소량을 ppm로 나타낸 것이다. 물이 많이 오염될수록 유기물이 많으므로 그만큼 산화 분해에 필요한 산소량도 증가한다. 따라서 COD가 클수록 그 하천 등의 물은 오염이 심하다
일반적으로 공장폐수는 무기물을 함유하고 있어 BOD(생물 화학적 산소요구량) 측정이 불가능하므로 COD를 측정한다. BOD에 비해 측정기간이 짧다.
2. 수질 기준
수질 환경 기준에서는 상수원수 1급수는 1ppm 이하, 상수원수 2급수에는 3ppm 이하를 유지하도록 규정하고 있다
3. 자주하는 질문
① 키트로 측정이 가능한가요?
-네, 가능합니다. 공정시험법에서 사용하는 황산산성 과정이 없으므로 안전 하고 별도의 다른 조작 없이 측정절차가 간단합니다.
② 화학적산소요구량 측정은 어떤 경우에 하나요?
- 해수에서는 염분이 많기 때문에 COD로 측정하며 호수의 경우 유기물이 많고 체류일수가 5일 이상이며 조류의 영향으로 BOD보단 COD로 측정합니다.
4. . 부영양화 현상이란?
부영양화 현상은 수계, 호수, 저수지, 댐 등과 같은 정체된 수계에 질소, 인 과 같은 영양염류가 과다하게 유입되어 조류 플랑크톤의 대량 증식으로 생태계가 파괴 되고 사람도 비만이 되면 문제가 되듯이 물속의 영양분이 많아지면 물속에 많은 문제를 발생합니다. 수생생물은 유기오염으로 인해 수질이 악화되는 현상을 말합니다.
질소와 인은 가장 중요한 인자로서 질소 0.2 ~ 0.3 mg/L, 인 0.01 ~ 0.02 mg/L 가 한계 농도로 조류는 대기에서 질소를 고정 할 수 있으므로 한계영양물질은 인이 됩니다. 썩은 식물, 비료(질소,인), 동물의 분뇨, 합성세제, 처리되지 않은 공장폐수, 가정하수 유입이 원인입니다. 알맞은 빛과 온도의 조건이 주어지면 각종 조류가 대량 번식하게 되고 이렇게 대량 번식한 조류는 급속도로 부패하면서 물속에서 대량의 산소를 소비함으로써 물고기가 떼죽음 당하게 되는 하나의 원인으로 작용합니다. 따라서 사멸된 조류의 분해작용에 의해 용존산소 부족, COD증가 (유기물에 의한 증가), 혐기성 분해에 의한 냄새유발, 먹이연쇄에 따른 생태계 파괴, 마지막 단계에서 청록색 조류번식의 문제가 야기 됩니다.
5. 적조현상이란
수계환경에서 발견되는 자연현상으로 호소나 해역등지에서 산업폐수나 도시하수가 바다로 유입하여 부영양화를 기반으로 플랑크톤이 이상증식 하여 적색, 갈색, 녹색 등으로 변하는 현상입니다. 플랑크톤의 증식을 위해 충분한 일사량과 수온이 높아야 하며 질소, 인의 영양염류가 풍부하고 규소, 칼슘, 마그네슘 등의 영양염 외에 미량의 금속, 비타민이 존재해야 하고 담수의 유입이나 강수 등으로 비중이 낮아진 해수가 상층에 존재하고 염분농도가 낮아야 하며 바닥에 인산이온 ( PO43-)이 상부로 이동하여 영양 공급이 이루어 질때 발생합니다. 우리나라의 경우 8~9월에 걸쳐 주로 남해안에서 발생합니다.
적조속보는 적조의 진행과 변화정보 (유독종의 출현, 이동확산) 및 어업피해방지에 관한 조치가 필요할 때
적조주의보는 반경 2 ~ 5km 수역에 걸쳐 어업피해가 발생할 위험이 있을 때
적조경보는 반경 5km 수역에 걸쳐 발생 위험이 크거나 어업피해가 발생했을 때
적조해제는 적조가 소멸되어 위험이 없고 정상상태로 회복했을 때
6. 녹조현상이란
부영양화된 호소 또는 유속이 느린 하천에서 녹조류가 크게 늘어나 물빛이 녹색이 되는 현상입니다.녹조 발생 시 수중 생물이 죽어 생태계를 파괴하며 남조류가 독소를 생산할 경우에는 동물 피해가 발생합니다. 국내에서는 동물 피해가 일어나지 않았지만 최근 4대강 유역에 녹조가 발생하여 문제가 되고 있습니다.
호소의 표면에 녹조가 덮히면 수중의 햇빛이 차단되고 용존산소가 유입되지 않으면 물의 용존산소가 줄어들게 되어 물고기와 수중생물이 죽고 악취가 나며 수 생태계의 사회적, 경제적, 환경적 측면에서 많은 문제가 야기됩니다.이를 예방하기 위해서는 질산염이나 인산염등의 영양염류를 제거하거나 생활하수를 충분히 정화하는 등 지속적인 관리가 필요합니다.
|
