 특징 0~3000NTU
침적형사용(오픈탱크에서)
아날로그출력 및 RS-485 적용분야 Wastewater effluent, Cooling water, Activated sludge process, Digestion sludge process
|
제품구성 |
|
전송기(본체) |
TC-7310RS |
|
검출기(센서) |
6OPT-TC-3000(침적형) |
|

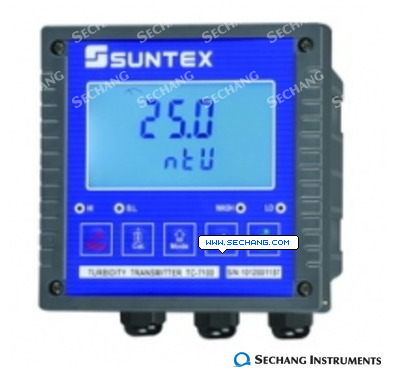

전송기 |
|
모델명 |
TC-7310RS |
|
측정단위 |
Turbidity:NTU,FTU,FNU
Suspended Solids:ppm, mg/l
|
|
측정범위
|
0~100NTU (TC-100 Sensor)
0~500NTU (TC-500 Sensor)
0~3000NTU (TC-3000 Sensor)
0~1000ppm (TCs-1000 Sensor)
|
|
분해능 |
0.01 NTU (TC-100 Sensor)
0.1 NTU (TC-500 Sensor)
1 NTU (TC-3000 Sensor)
0.1 ppm (TCS-1000 Sensor)
|
|
주변온도 |
0 ~ 50°C
|
|
저장온도 |
-20 ~ 70°C
|
|
디스플레이 |
Large LCM with sensor for backlight and contrast
|
|
Text mode: Numerical display
|
|
Chart mode: 3 min real-time dynamic graph
|
|
Trace mode: Programmable 3 min to 4 week trend graph
|
|
아날로그출력 |
Isolated DC 0/4~20 mA corresponding to Turb/SS, max load
500Ω
|
|
시리얼 인터페이스
|
RS-485(MODBUS RTU or ASCII)
|
|
로그북
|
50 events
|
|
셋팅 |
Contact
|
240 VAC, 0.5A max. (recommended)
|
|
Activate
|
Two sets Hi/Lo programmable, ON/OFF
|
|
세척 |
ON:0~99분59초. / OFF: 0~999시간59분
|
|
센서 와이퍼
|
자동, 내부 10분 또는 30분 간격 고정된 내부 기능
|
|
수동, 2~9분 또는 2~29분 설정
|
|
전압출력 |
DC ±12V
|
|
전원 |
100V~240VAC±10%, 8W max.,50/60Hz
|
|
설치 |
Wall mounting, Pipe mounting, Panel mounting
|
|
크기 |
144 mm x 144mm x 115 mm (H x W x D), 1/2 DIN
|
|
Cut off 치수 |
138 mm x 138 mm (H x W)
|
|
무게
|
0.8 kg
|
|
방수등급
|
IP 65 (NEMA 4X)
|
|
형식
|
TC-100
|
TC-500
|
TC-3000
|
TCS-1000
|
|
측정 범위
|
0 ~ 100 NTU
|
0~500NTU
|
0~3000NTU
|
0~1000mg/l
|
|
정밀도
|
±3% of full scale
|
|
반복성
|
±2% of full scale
|
|
세정 시스템
|
양면 닦이 식 스윙 와이퍼 세정 장치
(Both sided swing wiper cleaning system)
|
|
세정시간간격
|
Auto cleaning upon powering on
|
|
1~9 min.user
selectable
Default 30min
|
1~9min,
user selectable/Default 10min
|
|
사용 온도 범위
|
0 ~ 40℃
|
|
주요 재질(Wet part)
|
SUS316L,Sapphire glass,Fluorocarbon rubber,
EPDM,POM
|
|
치수
|
φ32×163mm
|
|
질량
|
약 930 g
|
|
보호 구조
|
IP68 최대 수심 2 m이내(수중형)
|
|
검출기 케이블길이
|
10m
|
|
설치
|
Immersion in open tanks
|
HACH_시약자료 관련 |
 |
|
|
|
SUNTEX-Turbidity 관련 |
|
|
|
|
|
|
SUNTEX-SS 관련 |
|
|
|
|
|
6OPT-TC-3000 관련 |
|
|
|
TC-7310-RS 관련 |
|
|
|
2461-49 관련 |
|
|
|
탁도계 관련자료 |
|
|
|
투시도와 탁도의 차이점은?
| 투시도와 탁도 [透視度 - 濁度]의 차이점은 다음과 같습니다.
탁도는 물의 흐림정도를 나타내는 것으로 투시도와 같은 목적으로 사용되는 지표로 사용됩니다. 농도가 다른 물의 탁도 표준액에서 투시도를 측정하고, 투시도와 탁도의 관계를 양대수 방안지상에 도면으로 그리게 되면, 탁도가 증가할 때 투시도는 감소하며 양대수 눈금에서는 직선 관계로 나타나게 됩니다.
|
