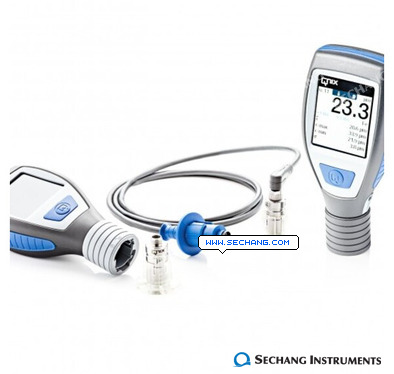

 특징 비철용(케이블/일체형)
측정범위: 0 ~ 3000um
최소분해능: 0.1um
적용분야 - 비철 소재: 비철 금속 위의 비전도성 코팅의 측정, 예를 들어 알루미늄, 황동, 청동, 동, 특정SUS등의 비철 금속 위의 아노다이징, 분체도장, 페인트, 인산염피막, 라커, 에폭시, 플라스틱, 고무 등을 측정할 수 있습니다. 기능 - 디스플레이의 방향을 자동으로 인식하여 회전하는 고위도 2인치 대형 컬러 LCD 사용으로 사용자의 편의성을 한 단계 높이고, 조명이 약한 조건에서도 모든 위치에서 측정 값을 쉽게 읽을 수 있습니다.
- 야외 현장에서 작업 할 때, 평균값, 표준 편차, 최고 및 최저 측정 값 표시 등 현재 측정에 필요한 모든 통계 정보를 확인할 수 있습니다.

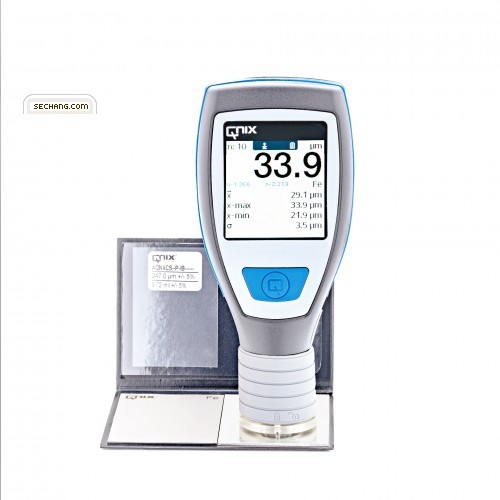

- 원 버튼 조작으로 원소재 또는 함께 제공되는 영점판에서 빠르고 안정적으로 조정할 수 있습니다.

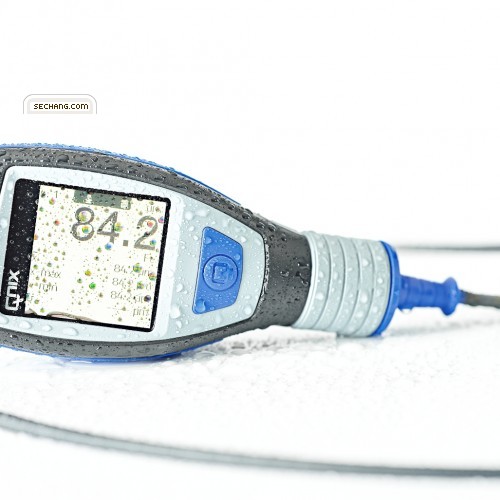

- IP65 먼지 및 생활 방수 기능, 사용 수명이 긴 루비 프로브 헤드를 사용하였고 솔벤트 세정이 가능한 내 화학성 소재(아세톤, 니트로희석)적용

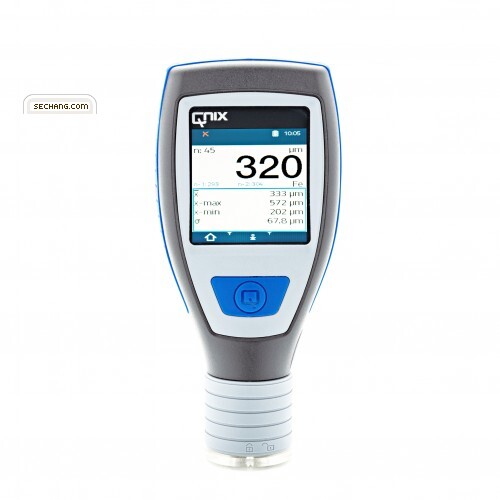

본체
사양
|
Electrical Detail
|
|
전원
|
2 x AAA 또는 USB
|
|
50% 미만 배터리 잔량시 보관 가능 기간
|
1년 미만 (배터리 또는 보관 환경에 따라 상이)
|
|
1초당 1회 측정시 배터리 수명
|
60,000회 측정 가능
|
|
내부 보조 배터리 사용 시간
|
2년 미만 (배터리 또는 보관 환경에 따라 상이) |
|
디스플레이
|
IPS-LCD, 2", 칼라, 350 cd/m2
, 시야각 70° |
|
Mechanical Detail
|
|
Material Housing parts hard*
|
PA12 GF30 |
|
Material Housing parts soft**
|
TPE-U |
|
Material sensor holder(transparent)*
|
Trogamid® (CX7323) |
|
스크레치 발지 스크린 보호 글라스 등급
|
H6 |
|
디스플레이 보호 글라스 두께
|
2 mm |
|
제품 크기(H x W x D)
|
136 x 63 x 42 mm |
|
제품 무게
|
132 g |
|
Robustness / external conditions
|
|
IP 등급
|
IP65 |
|
작동 온도
|
-20 ~ 70 °C |
|
보관 온도
|
-20 ~ 70 °C |
* 젖은 천으로 닦으십시오. 아세톤, 니트로 희석, 브레이크 클리너 및 에탄올에 대한 내 화학성.
** 젖은 천으로 닦으십시오. 니트로 희석, 브레이크 클리너 및 에탄올에 대한 내 화학성.

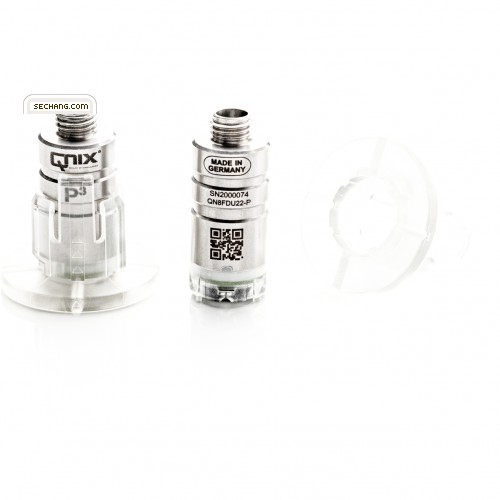

프로브 사양
|
Technical measurements |
|
RGB-LED 프로브(측정 상태 표시)
|
YES
|
|
측정 원리
|
magnetic: magnetic field amendment/ hall-effect Fe /whirl current NFe |
|
국제 표준
|
DIN EN ISO 2808, DIN 50981, DIN 50984, ISO 2178,
BS 5411 (3 & 11), BS 3900-C5, ASTM B 499, ISO 2360,
ASTM D 1400, ASTM D 1186, ASTM D 7091 |
|
측정 범위
|
프로브에 따라 다름
|
|
측정 속도
|
>120회/분
|
|
측정 정밀도
|
Fe
|
2.0 mm 까지:
± (1 µm + 측정값의 2 % )
2.0 mm 부터: 측정값의 ± 3 %
|
|
NFe
|
2.0 mm 까지:
± ( 2 µm + 측정값의 2 % )
2.0 mm 부터: 측정값의 ± 3 %
|
|
최소 측정 면적
|
직경 14.5 mm
|
|
최소 측정 곡면
|
볼록면: 6 mm
|
오목면: 50 mm
|
|
최소 소재 두께
|
Fe: 0.1 mm
|
NFe: 0.05 mm
|
|
프로브 소재 사양
|
|
프로브 하우징 Top*
|
Stainless steel V4A (1.4305) |
|
프로브 하우징 Bottom*
|
Trogamid® (CX7323) |
|
프로브 팁*
|
Ruby, polished (Al203) |
|
크기(높이 / 직경)
|
34.5 mm / 14.5 mm |
|
무게
|
11.9 g
|
|
보호 등급 및 사용 환경
|
|
IP 등급
|
IP65 |
|
사용온도
|
-20 °C ~ 70 °C |
|
보관온도
|
-20 °C ~ 70 °C |
|
연속 측정시 최대 표면 온도
|
80 °C |
|
일반 측정 시 최대 표면 온도(2초 인터벌)
|
100 °C |
* 젖은 천으로 닦으십시오. 아세톤(키보드 또는 고무 보호 프레임과 같은 부드러운 고무 부품 제외), 니트로 희석 및 에탄올에 대한 내 화학성.
휴대형에서 철용/비철용 도막두께측정기 구분 방법은?
| 고객 중에는 저렴한 도막 두께측정기를 찾으시는 분이 많습니다.
하지만, 모든 경우가 휴대형으로 측정 가능하지는 않습니다.
우선 휴대형으로 측정하기 위해서는 크게 두가지의 경우입니다.
1.자성체 위에 비자성체 (철)
2.전도체 위에 비전도체 (비철)
즉 철위에 페인트의 경우,
자성체 위의 비자성체가 되므로 철용 휴대형 코팅두께측정기로 측정이 가능하게 됩니다.
또한 구리 위에 페인트 같은 경우에도
전도체 위에 비전도체의 경우가 되므로 비철용 코팅두께측정기로 측정기 가능하게 됩니다.
철용 도막두께측정기의 측정가능한 조합
철소재 위에 다음과 같은 도금이 올라가는 경우에 해당합니다.
알루미늄 황동(신주) 청동 카드늄 경질크롬 동 에폭시 아연 라커 분체도장 페인트 고무 주석 바니쉬 코팅
비철용 도막두께측정기의 측정가능한 조합
알루니늄 소재 : 아노다이징 에폭시 라커 페인트 플라스틱 고무 바니쉬 코팅
황동(신주) 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
청동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
마그네슘 소재 : 아노다이징 페인트 플라스틱 코팅
스테인레스 소재 : 에폭시 라커 페인트 플라스틱 코팅
티타뇸 소재 : 에폭시 페인트 플라스틱 코팅
우라늄 소재 : 페인트 플라스틱 고무 코팅
아연소재 : 에폭시 라커 페인트 플라스틱 코팅 |
