  도금두께측정기 >> 도막두께측정기 >> 철    모델 : QN-9500B-F3

소비자 가격 : 가격문의

재고여부 : 20일 이내

배 송 료 : 당사(선불), 고중량 제품 제외

담 당 자 : 계측기 기술영업부 02-6292-1000

제품사양 기술사양 제품문의

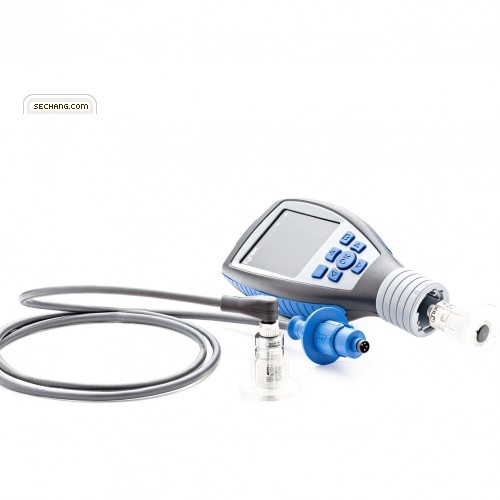

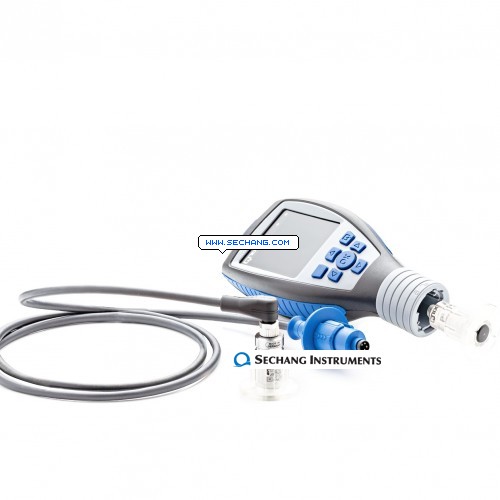

제품사진

제품사진

제품사진

제품사진

제품사진

제품사진

제품사진



제품상세정보 제품사양 기술자료 제품Q&A 배경
특징
철용(일체형/케이블형)
측정범위: 0 ~ 3000um
최소분해능: 0.1um


적용분야
- 산업용 코팅, 일반 용재의 보호 코팅, 및 자동차 전문가 및 중고자동차 거래시 차량성능평가 등
- 자성체 위의 비자성 코팅 측정, 예를 들면 철 또는 철합금 소재 위의 페인트, 에나멜, 플라스틱, 세라믹, 고무, 유리, 분체도장, 또는 크롬, 동, 아연, 등을 측정할 수 있습니다.(니켈 도금 제외)


기능
- 견고함을 특징으로 일정한 품질, 다양성 및 정밀성을 갖춘 사용자 신화적 코팅, 도막 두께측정기.
- 표면처리 산업 및 페인팅 분야에서 부식 방지 기능과 표면 조도 개선의 품질 관리 목적에 부합하는 장비.
- Qnix9500의 새로 개발된 소프트웨어를 사용하여 품질 관리 문서와 리포트를 매우 쉽고 빠르게 관리.
- 견고성과 저항성:가혹한 조건에서의 길고 안정적인 사용을 위한 설계
- 유연성과 확장성: 교체 가능한 프로브 지원
- 인체공학적 디자인: 지속적인 사용에도 피로도 낮은 작업 가능
- 높은 이해도와 사용자 친화성: 시간과 비용을 절약하는 직관적 작동


제품상세정보 제품사양 기술자료 제품Q&A 배경



본체 사양



Electrical Detail

전원

2 x AA 또는 USB

50% 미만 배터리 잔량시 보관 가능 기간

1년 미만 (배터리 또는 보관 환경에 따라 상이)

1초당 1회 측정시 배터리 수명

60,000회 측정 가능

내부 보조 배터리 사용 시간

2년 미만 (배터리 또는 보관 환경에 따라 상이)

디스플레이

IPS-LCD, 2.4", 칼라, 550 cd/m2 , 시야각 70°

Mechanical Detail

Material Housing parts hard*

PA12 GF30

Material Housing parts soft*

TPE

Material sensor holder(transparent)*

Trogamid®

제품 크기(H x W x D)

155 x 65 x 44 mm

제품 무게

175 g

Robustness / external conditions

IP 등급

IP65

작동 온도

-20 ~ 70 °C

보관 온도

-20 ~ 70 °C

* 오염시 젖은 천으로 닦으십시오(키보드 또는 고무 보호 프레임과 같은 부드러운 고무 부품 제외). 아세톤, 니트로 희석, 브레이크 클리너 및 에탄올에 대해 화학적 내성이 있습니다.







프로브 사양



Technical measurements

RGB-LED 프로브(측정 상태 표시)

YES

RGB-LED 프로브(측정 한계값 표시)

YES

측정 원리

magnetic: magnetic field amendment/ hall-effect Fe /whirl current NFe

국제 표준

DIN EN ISO 2808, DIN 50981, DIN 50984, ISO 2178, BS 5411 (3 & 11), BS 3900-C5, ASTM B 499, ISO 2360, ASTM D 1400, ASTM D 1186, ASTM D 7091

측정 범위

프로브에 따라 다름

측정 속도

>120회/분

측정 정밀도

 Fe

2.0 mm 까지: ± (1 µm + 측정값의 2 % )

2.0 mm 부터: 측정값의 ± 3 %

 NFe

2.0 mm 까지: ± ( 2 µm + 측정값의 2 % )

2.0 mm 부터: 측정값의 ± 3 %

최소 측정 면적

직경 14.5 mm

최소 측정 곡면

볼록면: 6 mm

오목면: 50 mm

최소 소재 두께

Fe: 0.1 mm

NFe: 0.05 mm

프로브 소재 사양

프로브 하우징 Top*

Stainless steel (1.4305)

프로브 하우징 Bottom*

Trogamid®

프로브 팁*

Ruby, polished (Al203)

크기(높이 / 직경)

34.5 mm / 14.5 mm

무게

11.9 g

보호 등급 및 사용 환경

IP 등급

IP65

사용온도

-20 °C ~ 70 °C

보관온도

-20 °C ~ 70 °C

연속 측정시 최대 표면 온도

80 °C

일반 측정 시 최대 표면 온도(2초 인터벌)

100 °C

* 오염시 젖은 천으로 닦으십시오(키보드 또는 고무 보호 프레임과 같은 부드러운 고무 부품 제외). 아세톤, 니트로 희석, 브레이크 클리너 및 에탄올에 대해 화학적 내성이 있습니다..





QNix 9500은 3가지 모델이 있으며 사용법 및 정밀도 등은 동일하나 메모리와 저장된 국제표준에 따라 나뉘어집니다.



BASIC :  1개의 Job, 10,000개의 메모리

PREMIUM :  1개의 Job, 100개의 Area, 각 Area 당 10,000개의 메모리

PREMIUM PLUS :  100개의 Job, 100개의 Area, 각 Area 당 10,000개의 메모리, 조선소 전용 국제표준 프리셋








제품상세정보 제품사양 기술자료 제품Q&A 배경
워드뷰어 엑셀뷰어 아래아한글뷰어 파워포인트뷰어 아크로벳리더뷰어



제품상세정보 제품사양 기술자료 제품Q&A 배경


  휴대형에서 철용/비철용 도막두께측정기 구분 방법은?





고객 중에는 저렴한 도막 두께측정기를 찾으시는 분이 많습니다.
하지만, 모든 경우가 휴대형으로 측정 가능하지는 않습니다.

우선 휴대형으로 측정하기 위해서는 크게 두가지의 경우입니다.
1.자성체 위에 비자성체 (철)
2.전도체 위에 비전도체 (비철)

즉 철위에 페인트의 경우,
자성체 위의 비자성체가 되므로 철용 휴대형 코팅두께측정기로 측정이 가능하게 됩니다.

또한 구리 위에 페인트 같은 경우에도
전도체 위에 비전도체의 경우가 되므로 비철용 코팅두께측정기로 측정기 가능하게 됩니다.

철용 도막두께측정기의 측정가능한 조합
철소재 위에 다음과 같은 도금이 올라가는 경우에 해당합니다.
알루미늄 황동(신주) 청동 카드늄 경질크롬 동 에폭시 아연 라커 분체도장 페인트 고무 주석 바니쉬 코팅

비철용 도막두께측정기의 측정가능한 조합
알루니늄 소재 : 아노다이징 에폭시 라커 페인트 플라스틱 고무 바니쉬 코팅
황동(신주) 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
청동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
마그네슘 소재 : 아노다이징 페인트 플라스틱 코팅
스테인레스 소재 : 에폭시 라커 페인트 플라스틱 코팅
티타뇸 소재 : 에폭시 페인트 플라스틱 코팅
우라늄 소재 : 페인트 플라스틱 고무 코팅
아연소재 : 에폭시 라커 페인트 플라스틱 코팅


궁금하신 점에 대해 해당 분야의 전문가가 상담해드립니다.

제품문의 버튼을 누르시면 입력폼이 출력됩니다.
담당자의 이름을 클릭하시면 직통 번호를 확인하실 수 있습니다.

제품문의

일자 고객이름 분야 제목 결과 담당자
2022-11-28김명 *문의-기타 pH 농도계 초음파세정형 견적완료정환균
2022-11-24김동 *문의-기타 제품명과 MSDS 품명 불일치로완료정환균
2022-11-23이승 *문의-기타 TOC 검교정 여부 문의완료정환균
2022-11-22허은 *문의-기타 수분측정기 견적 의뢰완료오은수
2022-11-18남승 *문의-기타 휴대용 경도 분석기기 문의완료정환균
2022-11-11함예 *문의-기타 수질분석기기 견적요청드립니완료정환균
2022-11-10허재 *문의-기타 [문의] 탁도계 견적 및 문의완료정환균
2022-11-07김종 *문의-기타 ss 측정기,cu 측정기 문의완료정환균
2022-11-02김한 *수질 전도도 측정기 문의 (EC-411완료오은수
2022-10-28강승 *문의-기타 과산화수소 농도 측정기 완료정환균
NO.1
도막두께측정기
  셋트일 경우엔 표준 부속품이 포함됨.
일부 사진만 표시될 수 있습니다.


  구성내역

- QNix 9500 BASIC 본체
- 프로브 (3mm), 프로브 홀더
- PC 소프트웨어 QN9
- FE 및 NFE 기준 플레이트 및 2개의 테스트용 필름
- 테스트 인증서
- 사용자설명서(한글)
- USB 케이블
- 측정 프로브 테스트 인증서(제조사 발행)
- 프로브 연장용 프로브 어댑터 케이블
- 2개의 Mignon 배터리 1.5V (AA) 알카라인
- 운송 및 보관용 플라스틱 케이스
