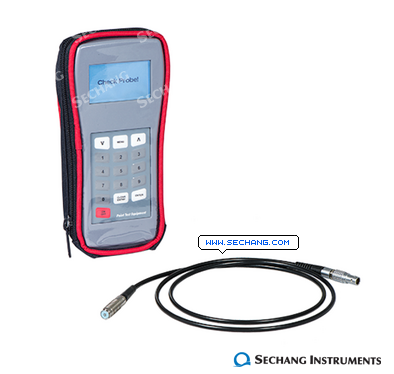

 특징 측정 범위 0-20mm
10,000EA 데이터 저장
분해능 0.1mm
철용 케이블타입 적용분야 - 철용: 철위의 비자성 코팅 기능 - Paint Test Equipment(PTE) 영국산 코팅 두께 측정기.
- 9EA 교정메모리(교정값 불러오기 기능).
- 통계값 표시 가능.
- 10,000EA 데이터 저장.
- PC로 다운로드하여 엑셀과 연동 가능(Download cable 옵션).
|
모델명
|
하지
|
측정범위
|
분해능
|
정확도
|
|
C5001
|
철용
|
0-1000um
|
1um
|
±1 to 3%
|
|
C5002
|
철용
|
0-2000um
0-5mm
|
1um
0.01mm
|
|
C5003
|
철용
|
1-20mm
|
0.1mm
|
|
C5004
|
비철용
|
0-1000um
|
1um
|
|
C5005
|
비철용
|
0- 2000um
|
1um
|
|
C5006
|
철/비철 겸용
|
0-1000um
|
1um
|
|
C5007
|
철/비철 겸용
|
F 0-2000um
F 0-5mm
N 0-2000um
|
1um
0.01mm
1um
|
|
CA101
|
USB PC Download Cable
|
센서사양
|
모델명
|
센서 직경
|
작업공간 높이
|
최소 볼록 반경
|
최소 오목 반경
|
최소 샘플 면적
|
설명
|
|
CS301
|
9mm
|
75mm
|
4mm
|
25mm
|
4mm
|
0-1000 um 철용 전극 (C5001 &C5006 호환)
|
|
CS302
|
15mm
|
75mm
|
10mm
|
50mm
|
10mm
|
0-2000 um & 0-5 mm 철용 전극(C5002 &C5007 호환)
|
|
CS303
|
50mm
|
150mm
|
100mm
|
500mm
|
100mm
|
0-20 mm 철용 전극 (C5003 호환)
|
|
CS304
|
10mm
|
75mm
|
5mm
|
25mm
|
5mm
|
0-1000 um 비철용 전극 (C5004 &C5006 호환)
|
|
CS305
|
10mm
|
75mm
|
5mm
|
25mm
|
5mm
|
0-2000 um 비철용 전극 (C5005 &C5007 호환)
|
|
CA201
|
9mm
|
40mm
|
4mm
|
25mm
|
4mm
|
0-1000 um 철용 직각 전극 (C5001 &C5006 호환)
|
|
CA203
|
10mm
|
40mm
|
5mm
|
25mm
|
5mm
|
0-1000 um 비철용 직각 전극 (C5004 &C5006 호환)
|
하지에따른 프로브 선택
|
코팅
|
하지
|
|
|
Aluminium
|
Brass
|
Bronze
|
Copper
|
Magnesium
|
Steel
|
Stainless
|
Titanium
|
Zinc
|
|
Aluminium
|
-
|
-
|
-
|
-
|
-
|
철용
|
-
|
-
|
-
|
|
Anodizing
|
비철용
|
-
|
-
|
-
|
비철용
|
-
|
-
|
-
|
-
|
|
Brass
|
-
|
-
|
-
|
-
|
-
|
철용
|
-
|
-
|
-
|
|
Bronze
|
-
|
-
|
-
|
-
|
-
|
철용
|
-
|
-
|
-
|
|
Cadmium
|
-
|
-
|
-
|
-
|
-
|
철용
|
-
|
-
|
-
|
|
Ceramic
|
-
|
-
|
-
|
-
|
-
|
철용
|
-
|
-
|
-
|
|
Chrome
|
-
|
-
|
-
|
-
|
-
|
철용
|
-
|
-
|
-
|
|
Copper
|
-
|
-
|
-
|
-
|
-
|
철용
|
-
|
-
|
-
|
|
Eloxal
|
비철용
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
Epoxy
|
비철용
|
비철용
|
비철용
|
비철용
|
-
|
철용
|
비철용
|
비철용
|
비철용
|
|
Galvanizing
|
-
|
-
|
-
|
-
|
-
|
철용
|
-
|
-
|
-
|
|
Metal Spray
|
-
|
-
|
-
|
-
|
-
|
철용
|
-
|
-
|
-
|
|
Lacquer
|
비철용
|
비철용
|
비철용
|
비철용
|
-
|
철용
|
비철용
|
|
비철용
|
|
Paint
|
비철용
|
비철용
|
비철용
|
비철용
|
비철용
|
철용
|
비철용
|
비철용
|
비철용
|
|
Plastic
|
비철용
|
비철용
|
비철용
|
비철용
|
비철용
|
철용
|
비철용
|
비철용
|
비철용
|
|
Rubber
|
비철용
|
-
|
-
|
-
|
-
|
철용
|
-
|
-
|
-
|
|
Tin
|
-
|
-
|
-
|
-
|
-
|
철용
|
-
|
-
|
-
|
PTE 도막게이지 관련 |
 |
|
|
|
|
휴대형에서 철용/비철용 도막두께측정기 구분 방법은?
| 고객 중에는 저렴한 도막 두께측정기를 찾으시는 분이 많습니다.
하지만, 모든 경우가 휴대형으로 측정 가능하지는 않습니다.
우선 휴대형으로 측정하기 위해서는 크게 두가지의 경우입니다.
1.자성체 위에 비자성체 (철)
2.전도체 위에 비전도체 (비철)
즉 철위에 페인트의 경우,
자성체 위의 비자성체가 되므로 철용 휴대형 코팅두께측정기로 측정이 가능하게 됩니다.
또한 구리 위에 페인트 같은 경우에도
전도체 위에 비전도체의 경우가 되므로 비철용 코팅두께측정기로 측정기 가능하게 됩니다.
철용 도막두께측정기의 측정가능한 조합
철소재 위에 다음과 같은 도금이 올라가는 경우에 해당합니다.
알루미늄 황동(신주) 청동 카드늄 경질크롬 동 에폭시 아연 라커 분체도장 페인트 고무 주석 바니쉬 코팅
비철용 도막두께측정기의 측정가능한 조합
알루니늄 소재 : 아노다이징 에폭시 라커 페인트 플라스틱 고무 바니쉬 코팅
황동(신주) 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
청동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
마그네슘 소재 : 아노다이징 페인트 플라스틱 코팅
스테인레스 소재 : 에폭시 라커 페인트 플라스틱 코팅
티타뇸 소재 : 에폭시 페인트 플라스틱 코팅
우라늄 소재 : 페인트 플라스틱 고무 코팅
아연소재 : 에폭시 라커 페인트 플라스틱 코팅 |
