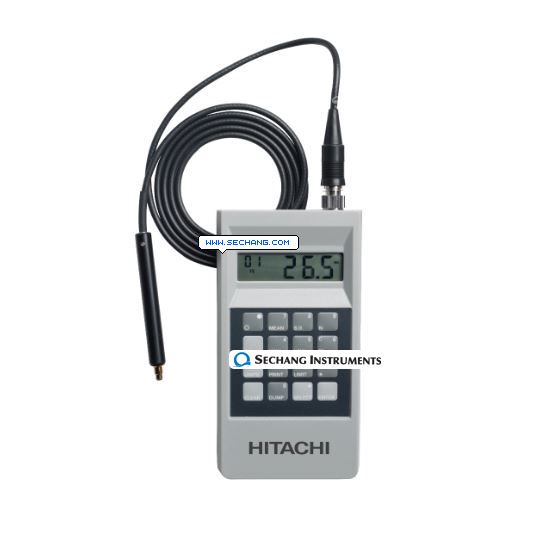

 특징 휴대형 도금 두께 측정기
정확한 비전도코팅 측정
쉽고 빠른측정 결과 확인
현장에서 쉽게 사용가능 적용분야 단층 도금의 품질 검사, 현장 도금 두께 검사, 도금 품질 확인용 기능 누구나 손쉽게 사용이 가능한 휴대형 측정 장비
전용 전극을 도금 표면에 접촉 하여 측정하는 와전류 방식의 도금 두께 측정기
철 금속 소재 위의 아연(Zinc), 니켈(Nickel), 동(Copper), 크롬(Chrome), 카드뮴(Cadmium)두께 측정가능, ECP-M 전극의 사용으로 작은 샘플 측정 가능(ECP-M 전극/옵션)
SMP-1 전극 사용으로, 도금 뿐만 아니라 비전도 코팅도 측정이 가능
아연 도금 표준 시편 기본 제공으로 사용자 교정이 편리
모델명
| CMI243-SMP | 제조사
| HITACHI
HIGH-TECH (독일) | | 측정
가능 도금
측정 범위
| 아연
(Non-cyan) : 0 um - 38 um
니켈 (Nickel) : 0 um - 40 um
카드뮴 (Cadmium) : 0 um - 38 um
크롬 (Chrome) : 0 um - 38 um
동 (Copper) : 0 um - 10 um
비전도코팅 / Fe : 0 um - 1270 um (SMP-1 / 옵션)
| |
측정 가능한 소재
|
철 (Fe)
| | 분해능 | 0.1
um (0.01 mils) | | 정확도 | ±1% with respect to reference standards. | | 표준
편차 |
0.3 %
| 측정원리
| Magnetic | | 전극 |
SMP-1
ECP-M (옵션)
| 측정속도
| 약 30회 / 분 | | 최소
측정 면적 | 원형
샘플의 볼록면 : 1.143 mm
원형 샘플의 오목면 : 3.429 mm
전극 사용 높이 : 10.16 cm
최소 측정 면적 : 2.286 mm
최소 하지 두께 : 0.3 mm
| | 표준
규격 | DIN 50984,
BS5411 Part 3, ISO 2360, ISO 21968 (DRAFT),
ASTM B499, ASTM E376 | | 메모리
용량 | 26,500
reading
| | 크기 | 149
x 794 x 302 mm
| 무게
| 0.26
Kg (배터리 포함)
| 단위
| um
또는 mil 자동 선택
| 화면표시
| Three digit LCD display, 1/2 (1.27 cm)
character height. | 전원
| 9V
배터리 | 배터리
사용시간
| 연속
측정 시 65 시간
| 통계
수치 표시
| 측정
횟수, 표준 편차, 평균값, 최대, 최소값 |
CMI243 관련 |
 |
|
|
휴대형에서 철용/비철용 도막두께측정기 구분 방법은?
| 고객 중에는 저렴한 도막 두께측정기를 찾으시는 분이 많습니다.
하지만, 모든 경우가 휴대형으로 측정 가능하지는 않습니다.
우선 휴대형으로 측정하기 위해서는 크게 두가지의 경우입니다.
1.자성체 위에 비자성체 (철)
2.전도체 위에 비전도체 (비철)
즉 철위에 페인트의 경우,
자성체 위의 비자성체가 되므로 철용 휴대형 코팅두께측정기로 측정이 가능하게 됩니다.
또한 구리 위에 페인트 같은 경우에도
전도체 위에 비전도체의 경우가 되므로 비철용 코팅두께측정기로 측정기 가능하게 됩니다.
철용 도막두께측정기의 측정가능한 조합
철소재 위에 다음과 같은 도금이 올라가는 경우에 해당합니다.
알루미늄 황동(신주) 청동 카드늄 경질크롬 동 에폭시 아연 라커 분체도장 페인트 고무 주석 바니쉬 코팅
비철용 도막두께측정기의 측정가능한 조합
알루니늄 소재 : 아노다이징 에폭시 라커 페인트 플라스틱 고무 바니쉬 코팅
황동(신주) 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
청동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
마그네슘 소재 : 아노다이징 페인트 플라스틱 코팅
스테인레스 소재 : 에폭시 라커 페인트 플라스틱 코팅
티타뇸 소재 : 에폭시 페인트 플라스틱 코팅
우라늄 소재 : 페인트 플라스틱 고무 코팅
아연소재 : 에폭시 라커 페인트 플라스틱 코팅 |
