  도금두께측정기 >> 도막두께측정기 >> 겸용    모델 : QN-4500-FN

소비자 가격 : 가격문의

재고여부 : 3 일 이내 (재고분)

배 송 료 : 당사(선불), 고중량 제품 제외

담 당 자 :

조달청 물품목록번호: 41111669

조달청 군급목록번호: 66351800050

조달청 물품식별번호: 21514263

제품사양 기술사양 제품문의



제품사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진



제품상세정보 제품사양 기술자료 제품Q&A
특징
측정범위 : 0 ~ 3000um
겸용/분해능 : 1um


적용분야
측정가능한 샘플 : 철(鐵)금속 소재 위의 비자성(非磁性) 코팅
비자성(Non-Magnetic) 코팅 : 분체도장 페인트 인산염피막 경질크롬 동 에폭시 용융아연 라커 알루미늄 황동(신주) 청동 카드늄 플라스틱 고무 등
철(Ferrous)금속 : 철 철합금 등

측정가능한 샘플 : 비철(非鐵)금속 위의 비전도성(非傳導性) 코팅
비전도(Non-Conductivity) 코팅 : 양극산화피막 아노다이징 분체도장 페인트 인산염피막 라커 에폭시 플라스틱 고무 등
비철(Non-Ferrous)금속 : 알루미늄 황동(신주) 청동 동 마그네슘 티타늄 우라늄 아연 등


기능
자동 전원 On/Off. 측정확인 비프음, 측정후 측정값 Hold기능
교정없이 측정가능
0점 교정만으로 정확한 측정가능
제품 사용시 한손으로 조작 및 측정가능
케이블과 커넥터가 없는 통합 센서
공장 11 Points 교정으로 3000um까지 정밀도 유지(2004년 5월 이전 모델은 999um까지)


제품상세정보 제품사양 기술자료 제품Q&A

모델명

QN-4500-FN

제조사

Automation Dr.Nix (독일)

소재

철 : Fe 전극
비철 : NFe 전극

측정범위

철 : 0 ∼ 3000 um
비철 : 0 ∼ 2000 um

측정원리

철:마그네틱 플럭스 (Hall-Effect)
비철:와전류식(Eddy-Current)

측정단위

um / mil 변환가능

측정값 표시

1 um

정밀도

기본 : ±2 um + 측정값의 3%

최소측정면적

10 × 10 mm²

최소곡면면적

볼록 : 5 mm
오목 :25 mm

최소하지두께

Fe : 0.2 mm
NFe : 0.05 mm

사용온도

보관 : -10 ~ 60 °c
작동 : 0 ~ 50 °c

화면표시

디지탈 (LCD)
측정값 자동Hold

전극

1포인트, 내부전극

측정속도

싱글측정 : 850ms  (약 70회 / 분)

표준/규격

DIN EN ISO2808 DIN 50981 ISO 2178 BS 5411 (3&11), BS 3900 - C5, ASTM B 499, ASTM D 1186, ASTM D 7091
DIN 50984, ISO 2360, ASTM D 1400

무상보증기간

3년

전원

1.5V x 2 (알카라인 건전지, AA)
10초이상사용하지 않을시 자동전원차단

크기

100 × 60× 27 mm (내부전극 포함)

중량

105g (건전지 포함)



■ 겸용 도막두께측정기 비교사양

모델

측정범위 (um)

측정면적(mm)

측정형태

최대분해능(um)

메모리

MG-405

0 ~ 2,000

20 X 20

케이블

0.1

950개

QN-4500-FN

0 ~ 3,000

20 X 20

일체형

1




제품상세정보 제품사양 기술자료 제품Q&A

제품상세정보 제품사양 기술자료 제품Q&A


  휴대형에서 철용/비철용 도막두께측정기 구분 방법은?





고객 중에는 저렴한 도막 두께측정기를 찾으시는 분이 많습니다.
하지만, 모든 경우가 휴대형으로 측정 가능하지는 않습니다.

우선 휴대형으로 측정하기 위해서는 크게 두가지의 경우입니다.
1.자성체 위에 비자성체 (철)
2.전도체 위에 비전도체 (비철)

즉 철위에 페인트의 경우,
자성체 위의 비자성체가 되므로 철용 휴대형 코팅두께측정기로 측정이 가능하게 됩니다.

또한 구리 위에 페인트 같은 경우에도
전도체 위에 비전도체의 경우가 되므로 비철용 코팅두께측정기로 측정기 가능하게 됩니다.

철용 도막두께측정기의 측정가능한 조합
철소재 위에 다음과 같은 도금이 올라가는 경우에 해당합니다.
알루미늄 황동(신주) 청동 카드늄 경질크롬 동 에폭시 아연 라커 분체도장 페인트 고무 주석 바니쉬 코팅

비철용 도막두께측정기의 측정가능한 조합
알루니늄 소재 : 아노다이징 에폭시 라커 페인트 플라스틱 고무 바니쉬 코팅
황동(신주) 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
청동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
마그네슘 소재 : 아노다이징 페인트 플라스틱 코팅
스테인레스 소재 : 에폭시 라커 페인트 플라스틱 코팅
티타뇸 소재 : 에폭시 페인트 플라스틱 코팅
우라늄 소재 : 페인트 플라스틱 고무 코팅
아연소재 : 에폭시 라커 페인트 플라스틱 코팅


궁금하신 점에 대해 해당 분야의 전문가가 상담해드립니다.

제품문의 버튼을 누르시면 입력폼이 출력됩니다.
담당자의 이름을 클릭하시면 직통 번호를 확인하실 수 있습니다.

제품문의

일자 고객이름 분야 제목 결과 담당자
2024-11-05IOa기타 Use EVERY major AI for sechang.com, Lifetime Unlimited Use Deal접수영업부
2024-11-04선O규기타  문의접수영업부
2024-11-01한O식기타 견적 요청완료영업부
2024-11-01김O기타  CMI-511 제품 문의완료영업부
2024-11-01김O호기타 전도도센서 견적문의드립니다완료영업부
2024-10-31강O호기타 Online Turbidity meter완료영업부
2024-10-30김O기타  CMI511 문의완료영업부
2024-10-30오O현기타 습도막두께 측정기 문의완료영업부
2024-10-30양O창기타  문의완료영업부
2024-10-29김O석기타 견적문의접수영업부
NO.1
도막두께측정기
  셋트일 경우엔 표준 부속품이 포함됨.
일부 사진만 표시될 수 있습니다.

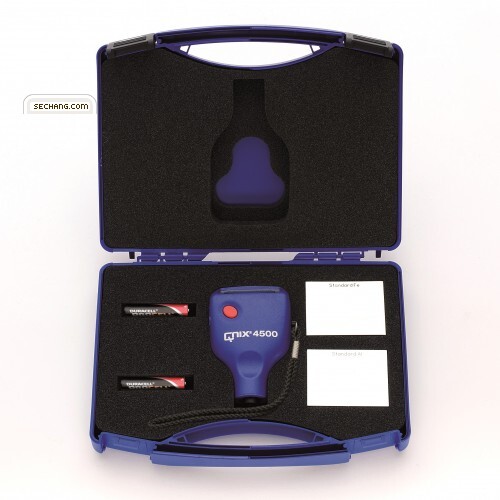

  구성내역

도막 두께 측정기 QuaNix 4500
전극 : 철/비철 겸용 전극 일체형
사용 설명서(한글, 영문)
제조사 11 points 교정 시험성적서
강화플라스틱 케이스
철/비철용 0점 소재
1.5V 건전지 X 2
