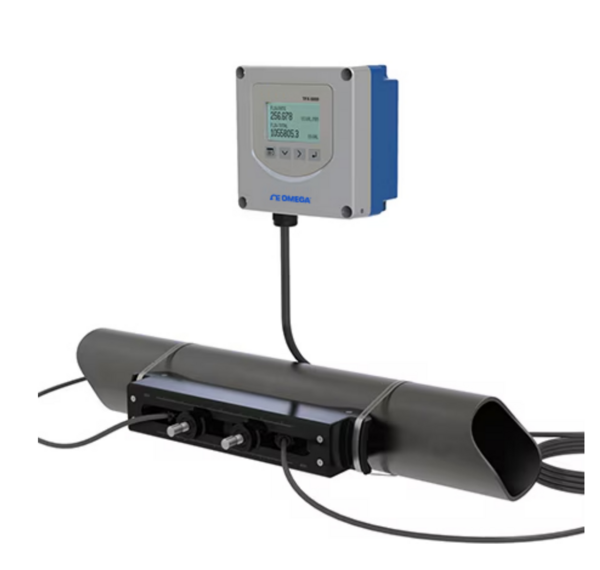

 특징 TFX-5000은 배관을 절단하지 않고 외부에 센서를 부착하여 청정 액체와 소량의 부유물 또는 기포가 포함된 액체의 양방향 유량을 측정하는 비침습식 초음파 유량계입니다. 적용분야 상수 및 용수 공급, 냉각수 및 순환수 계통, 하수 및 원수 처리, 물·글리콜 혼합액, 알코올 및 화학액 공정, HVAC 설비, 산업 공정 유량 감시, 환경 모니터링, 기능 배관 외부에 센서를 설치하므로 공정 중단이나 배관 절단 없이 유량 측정 가능
측정 유체와 직접 접촉하지 않아 압력 손실과 오염 위험 최소화
가동 부품이 없어 유지보수 및 부품 교체 부담 감소
청정 액체와 소량의 부유물 또는 기포가 포함된 액체 측정 지원
양방향 체적 유량, 적산 유량 및 유속 측정 지원
Reynolds 수, 초음파 전파 속도 및 온도 보상 기능 적용
그래픽 백라이트 디스플레이와 키패드를 통한 현장 설정 지원
SoloCUE 소프트웨어와 USB 연결을 통한 설정 및 진단 지원
Modbus RTU 또는 BACnet MS/TP 기반의 산업용 통신 지원
견고한 알루미늄 하우징과 IP67 보호 구조 적용
| 제품 형식 | 전달시간 방식 초음파 클램프온 유량계 |
| 모델 | DQ-G-WZ-R-S-AK-WW-S-XX-S-GF |
| 측정 항목 | 양방향 체적 유량, 적산 유량, 유속 |
| 측정 유체 | 대부분의 청정 액체 및 소량의 부유물 또는 기포가 포함된 액체 |
| 배관 크기 범위 | 15～1200 mm |
| 유량 범위 | 2.32～125,000 L/min |
| 유속 범위 | 최대 약 12.2 m/s
배관 및 유체 조건에 따라 달라짐 |
| 유량 정확도 | 중·대구경 배관 기준 ±0.5% ±0.015 m/s |
| 반복성 | 유속 0.46 m/s 초과 조건에서 ±0.2% |
| 측정 방식 | 배관 외부 부착형, 비침습식 및 비접촉식 |
| 유동 방향 | 양방향 측정 |
| 표시기 | 128 × 64 픽셀 LED 백라이트 그래픽 디스플레이 |
| 표시 자릿수 | 유량 및 적산값 8자리 |
| 조작 방식 | 4버튼 키패드 또는 SoloCUE 설정 소프트웨어 |
| 통신 방식 | Modbus RTU 또는 BACnet MS/TP over EIA-485 |
| 아날로그 출력 | 4～20 mA |
| 데이터 기록 | 실시간 시계 기반 데이터 로깅 지원 |
| 전원 | 9～28 V DC
20～26 V AC 또는 85～264 V AC 구성 |
| 주변 사용 온도 | -20～60 °C |
| 보관 온도 | -40～80 °C |
| 습도 | 0～85% RH, 비응축 |
| 보호 등급 | NEMA Type 4, IP67 |
| 하우징 | 도장 알루미늄 구조
스테인리스 체결 부품 및 EPDM 가스켓 |
| 설치 방식 | 벽면, 패널 또는 배관 장착 |
| 인증 | cCSAus, CE, 오염 등급 2 |
