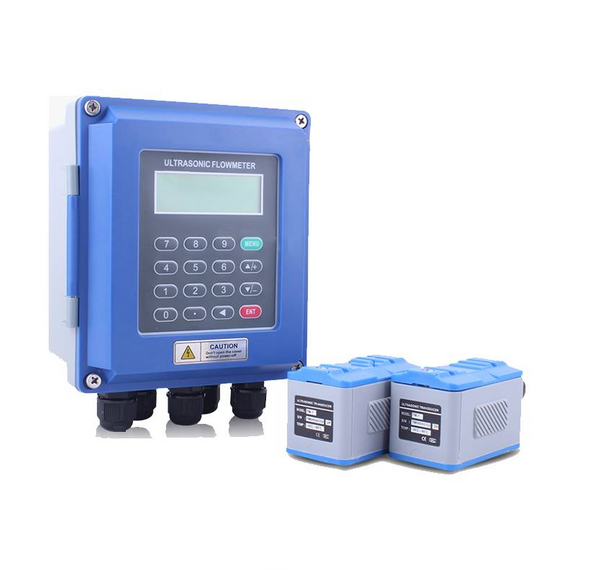

 특징 벽걸이형 컨버터와 고온 대응 클램프 센서를 조합한 비침습 초음파 유량계.
DN50～700 배관 적용, 열량 측정도 가능하며 다양한 입출력 확장 가능 적용분야 빌딩 냉난방 열량 모니터링, 지역난방 유량 계측,
산업용 열교환 계통 감시, 냉각수 순환 계통,
식품/화학 공정 배관, 환경설비 및 유틸리티 감시,
에너지 관리 시스템(BEMS), 초순수 라인 유량 모니터링,
데이터센터 모니터링 기능 ● 고온 대응 TM-1-HT 센서 기본 포함 (최대 160℃)
● Clamp-on 방식으로 비침습 설치 (배관 절단 없음)
● 열량 측정용 CT-1 온도센서 기본 포함
● ±1% 이내 정확도, 재현성 ±0.2∼0.5%
● 4–20mA, RS-485(Modbus), Pulse 출력 지원
● 벽면 고정형 컨버터, LCD 표시부 및 로컬 설정 기능 내장
● 다양한 배관 재질 및 유체 적용 가능 (수도, 증류수, 화학 유체 등)
| 항목 |
사양 및 정보 |
| 측정 배관 크기 |
DN50∼700 (옵션 DN6000) |
| 유속 범위 |
0∼32 m/s |
| 측정 정확도 |
±1.0% of reading (재현성 ±0.2∼0.5%) |
| 출력 |
4∼20mA, Pulse, RS-485 (Modbus ASCII/RTU) |
| 온도 측정 범위 |
-30∼160℃ (본 사양 기준) |
| 표시창 |
2×20 문자 LCD + 백라이트 |
| 전원 |
AC85∼264V 또는 DC24V |
| 본체 사용온도 |
-10∼60℃ |
| 습도 조건 |
본체: 85% RH / 센서: 98% RH (수중 사용 가능) |
| 센서 설치 방식 |
Clamp-on, V 또는 Z 방식 |
| 구성 케이블 길이 |
기본 5m (연장 가능) |
| 설치 방식 |
벽면 고정형 |
■ 옵션
□ 센서 케이블 연장 (10m, 20m 등)
□ 방폭형 컨버터 대체 가능 (Ex d IIB T5 대응 가능 모델 사용 시)
□ IP68 완전 방수형 구성 (겔 포팅형 F2타입 선택 시)
□ 프린터 모듈 또는 데이터 로거 출력
□ 고정밀 PT100 병렬입력 온도센서 적용 가능
□ 패널 내장형 또는 DIN 레일 설치형으로 전환 가능
□ 다중 파이프 감시용 멀티채널 구성 확장 가능
