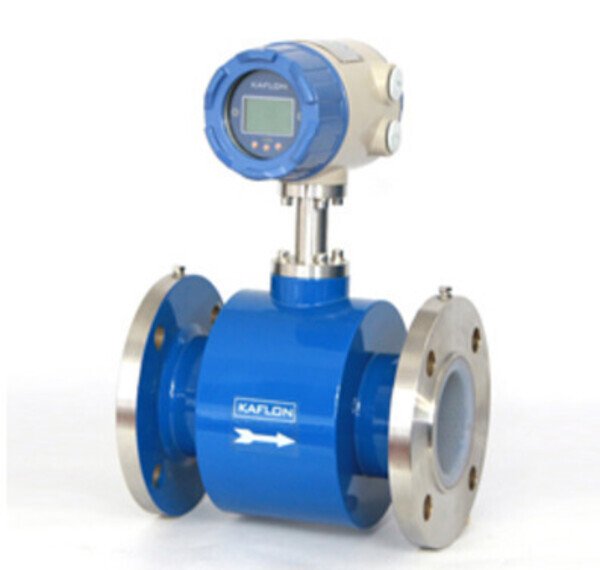

 특징 Standard type
10mm배관
0.5% 정밀도
0.14 ~ 2.8 m3/hr 적용분야 Cooling water measurement, Water Industry, Waste water dealling, Paper factory, Steel mill 등 기능 대부분 application 에 적합한 디자인 구조인 고성능 전자유량계
DN10-DN2200 mm 배관에 적용
플랜지 연결 방식(SS304 or Carbon Steel) - DIN, ANSI, JIS 규격
다양한 전극,라이닝 및 Flow sensor 하우징 재질 선택 가능
검출기
|
측정원리
|
패러데이 법칙
|
설치방식
|
Flange 접속 (표준사양)
|
후렌지 규격
|
JIS 10K
(사용자 요구사항 규격
가능)
|
유속범위
|
0.5 ∼ 10 m/sec
|
|
전극재질 |
316L
* 옵션:Titanium,Tantalum,Hastelloy,Monel,Platinum-Iridium
|
|
라이닝재질
|
FEP(DN10-500)
* 옵션:Chloroprene Rubber(DN65-2200), PTFE(DN50-300)
|
|
플랜지재질
|
Carbon steel
* 옵션:SS304
|
|
하우징재질
|
Cast-aluminum(DN10-100)
Carbon steel(DN125-2200)
* 옵션:SS304 with painting(DN10-350), SS304 without painting(DN10-300)
|
|
유체 온도
|
60 ℃ 이하(short time can up to 80 ℃) |
|
보호등급 |
IP65 or IP68(분리형만 가능) |
|
변환기 |
입력전원
|
100-240 VAC
(옵션: 20 - 36 VDC)
|
정밀도
|
0.5% |
|
주위 온도 |
-25 ~ 60 ℃ |
|
주위 습도 |
5 ~ 95 % |
|
소비 전력
|
20W 이하
|
|
출력 및 통신 |
4 ~ 20mA, Pulse
(옵션: RS232, RS485, PROFIBUS, HART 등)
|
|
설치방법 |
검출기에 부착 / 옵션: 분리형 |
MAG1000 전자유량계 관련 |
 |
|
|
|
|
전자 유량계 관련자료 |
|
|
|
전자 유량계는 왜 기름에는 사용 못하나요?
| 전자유량계는 전도도를 가진 유체가 통과할 경우에만 측정이 가능하기 때문에, 기름등의 유체에는 적용하지 못합니다. 단 슬러지등 고점도 수용성 액체에는 적용가능하나, 이 경우에는 부식등을 고려해서 내부 라이닝의 재질을 고려하셔야 합니다. 초순수의 경우에도 액체의 전도도를 고려해야 합니다. 기름등의 측정에는 오발기어식 또는 초음파 유량계를 검토하시기 바랍니다. |
