  유량계 >> 전자 유량계 >> WTM1100 시리즈    모델 : WTM1100-800A

소비자 가격 : 가격문의

재고여부 : 30일 이내

배 송 료 : 당사(선불), 고중량 제품 제외

담 당 자 : 계측기 기술영업부 02-6292-1000

제품사양 기술사양 제품문의





제품상세정보 제품사양 기술자료 제품Q&A 배경
특징

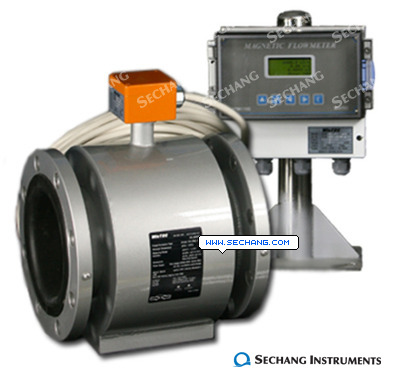

WTM1100 시리즈 전자유량계
검출기와 변환기가 분리형 판넬 취부형 구조
800mm 사이즈


적용분야
상수,하수,오수,폐수,화학,정유,제철,제지 등

기능
페러데이 법칙을 이용하여 자기장을 형성하고 그 자장에 유체가 흐르면 기전력이 발생하는 Flaming의 오른손 법칙의 원리를 이용
온도, 밀도, 압력, 점도, 고형물의 유무와 관계없이 전도도가 5uS/cm 이상이면 측정가능
검출기와 변환기가 분리되는 구조로 침수 및 방수 구조에 사용(IP68)
전자 유량계 제어 프로그램 사용
자가진단,오류표시,자동영점조절,접지,빈관검출,양방향측정 기능
Data Logging(30일 데이터 저장 가능,옵션)


제품상세정보 제품사양 기술자료 제품Q&A 배경

11352모델

WTM1100

유형

분리형

튜브재질

STS304

케이스재질

ABS

Body

STS304, Steel EGI

전극재질

3A ~ 32A

Titanium (standard)

40A ~ 800A

STS316L (standard)

Option

Platinum, Tantalum, Hastelloy-C, 기타

라이닝재질

3A ~ 100A

PTFE (standard)

125A ~ 800A

Hard Rubber (standard)

Option

기타

연결방식

플랜지

KS10K (JIS 10K) (standard)

Option

KSD4308, ANSI, DIN, 기타

정확도

0.3 ~ 10 m/s

F.S ± 0.5%

0.03 ~ 0.3 m/s

F.S ± 1.0%

유체온도

PTFE

-20 ~ 160 ℃

Hard Rubber

-20 ~ 60 ℃

주위온도

-20 ~ 70 ℃

전원

85 ~ 250 VAC (free)

소비전력

15 VA

주파수

60 Hz (50 Hz 겸용)

지시부

LCD 4 line x 16 digital with back light

출력

아날로그

4 - 20mA (max. road 650Ω)

펄스

DC 24V 이하 (open collector)

디지털

RS232C (standard), RS422/485 (option)

외부출력

순시,유속,적산,적산시간

보호등급

IP68

케이블길이

10m 기본제공

SIZE

 FLOW RANGE

FLANGE

치수도1

 최소

최대

 KS 10K

 유속(m/s)

유량

(m3/h)

유속(m/s)

유량

(m3/h)

L

D

C

N

 H

3A

 0.030

0.001

 9.990

 0.22

 140

90

65

4

180

5A

 0.030

0.002

 9.990

 0.7

 140

90

65

4

180

10A

 0.030

0.008

  9.990

 2.8

 140

90

65

4

180

15A

 0.030

0.019

  9.990

 6

 160

90

65

4

180

20A

 0.030

0.033

 9.990

 10

 160

100

75

4

190

25A

 0.030

0.053

 9.990

 15

 160

125

75

4

250

32A

 0.030

0.087

 9.990

 25

 200

135

100

4

280

40A

 0.030

0.136

 9.990

 40

 200

140

105

4

280

50A

 0.030

0.212

 9.990

 65

 200

155

120

4

285

65A

 0.030

0.358

 9.990

 100

 200

175

140

4

315

80A

 0.030

0.543

 9.990

 150

 200

185

150

8

320

100A

 0.030

0.848

 9.990

 250

 250

210

175

8

340

125A

 0.030

1.325

 9.990

 400

 250

250

210

8

375

150A

 0.030

1.909

 9.990

 600

 300

280

240

8

405

200A

 0.030

3.393

 9.990

 1000

 350

330

290

12

465

250A

 0.030

5.301

 9.990

 1700

 450

400

355

12

555

300A

 0.030

7.634

 9.990

 2500

 500

445

400

16

590

350A

 0.030

10.391

 9.990

 3400

 550

490

445

16

645

400A

 0.030

13.572

 9.990

 4500

 600

560

510

16

705

450A

 0.030

17.177

 9.990

 5700

 500

620

565

20

725

500A

 0.030

21.206

 9.990

 7000

 500

675

620

20

820

600A

 0.030

30.536

 9.990

 10000

 500

795

730

24

950

700A

 0.030

41.563

 9.990

 13000

 500

905

840

24

1050

800A

 0.030

54.187

 9.990

 18000

 500

1020

950

28

1175





제품상세정보 제품사양 기술자료 제품Q&A 배경

제품상세정보 제품사양 기술자료 제품Q&A 배경


  전자 유량계는 왜 기름에는 사용 못하나요?





전자유량계는 전도도를 가진 유체가 통과할 경우에만 측정이 가능하기 때문에, 기름등의 유체에는 적용하지 못합니다. 단 슬러지등 고점도 수용성 액체에는 적용가능하나, 이 경우에는 부식등을 고려해서 내부 라이닝의 재질을 고려하셔야 합니다. 초순수의 경우에도 액체의 전도도를 고려해야 합니다. 기름등의 측정에는 오발기어식 또는 초음파 유량계를 검토하시기 바랍니다.


궁금하신 점에 대해 해당 분야의 전문가가 상담해드립니다.

제품문의 버튼을 누르시면 입력폼이 출력됩니다.
담당자의 이름을 클릭하시면 직통 번호를 확인하실 수 있습니다.

제품문의

일자 고객이름 분야 제목 결과 담당자
2023-01-27공인 *문의-기타 수질측정계 중금속
2023-01-18김성 *문의-기타 MP511 견적문의완료오은수
2023-01-12유용 *문의-기타 암모늄 측정기 견적완료정환균
2023-01-02심태 *문의-기타 pH 측정기 견적 및 문의완료정환균
2022-12-14유창 *문의-기타 견적서 요청드립니다.완료정환균
2022-12-14박신 *문의-기타 BOD 측정기 문의완료정환균
2022-11-28김명 *문의-기타 pH 농도계 초음파세정형 견적완료정환균
2022-11-24김동 *문의-기타 제품명과 MSDS 품명 불일치로완료정환균
2022-11-23이승 *문의-기타 TOC 검교정 여부 문의완료정환균
2022-11-22허은 *문의-기타 수분측정기 견적 의뢰완료오은수
NO.1

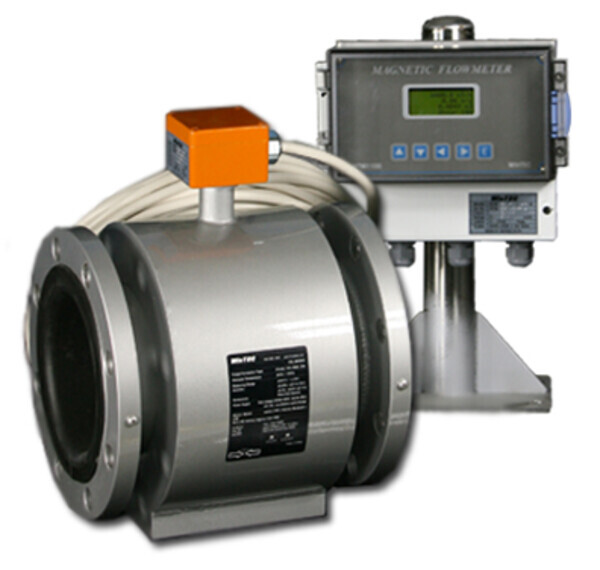

Remote,Electromagnetic Flowmeter,800A,Hard Rubber,STS316L
  셋트일 경우엔 표준 부속품이 포함됨.
일부 사진만 표시될 수 있습니다.


  구성내역

분리형 전자유량계(800mm) 1unit

* 상대후렌지 별도.
