  유량계 >> 전자 유량계 >> 고급형 EM1100 시리즈    모델 : EM1100-3A

소비자 가격 : 가격문의

재고여부 : 30일 이내

배 송 료 : 당사(선불), 고중량 제품 제외

담 당 자 : 계측기 기술영업부 02-6292-1000

제품사양 기술사양 제품문의





제품상세정보 제품사양 기술자료 제품Q&A 배경
특징

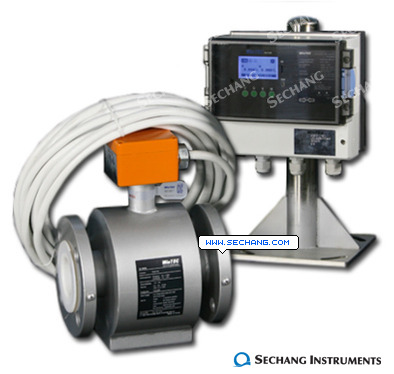

고급형 EM1100 시리즈 전자유량계
검출기와 변환기가 분리형 판넬 취부형 구조
3mm 사이즈


적용분야
상수,하수,오수,폐수,화학,정유,제철,제지 등

기능
페러데이 법칙을 이용하여 자기장을 형성하고 그 자장에 유체가 흐르면 기전력이 발생하는 Flaming의 오른손 법칙의 원리를 이용
온도, 밀도, 압력, 점도, 고형물의 유무와 관계없이 전도도가 5uS/cm 이상이면 측정가능
검출기와 변환기가 분리되는 구조로 침수 및 방수 구조에 사용(IP68)
고정밀측정, 최고의 보상기능
데이터 저장기능
자동원격조정 및 설정기능
차세대 통신기능
다양한 인터페이스
전자 유량계 제어 프로그램 사용
자가진단,오류표시,자동영점조절,접지,빈관검출,양방향측정 기능


제품상세정보 제품사양 기술자료 제품Q&A 배경

모델

EM1100

유형

분리형 판넬

파이프 재질

STS304

바디재질

STS304, Steel EGI

변환기 재질

ABS

전극재질

3A ~ 320A

Titanium (standard)

40A ~ 800A

STS316L (standard)

Option

Platinum, Tantalum, Hastelloy-C, 기타

라이닝재질

3A ~ 100A

PTFE (standard)

125A ~ 700A

Hard Rubber (standard)

Option

기타

연결방식

플랜지

KS10K (JIS 10K) (standard)

Option

KSD4308, ANSI, DIN, 기타

정확도

0.1 ~ 13 m/s

F.S ± 0.25%

0.01 ~ 0.1 m/s

F.S ± 0.4%

유체온도

PTFE

-5 ~ 160 ℃

Hard Rubber

-5 ~ 60 ℃

주위온도

-20 ~ 70 ℃

전원

85 ~ 250 VAC (free)

주파수

48 ~ 60 Hz (free)

지시부

Graphic LCD with back light

출력

아날로그

DC 4 - 20mA

펄스

DC 12 ~ 30V (open collector)

디지털

RS232C, RS485, MODBUS 485

알람

High/Low (2 channel)

기타

SD메모리 로깅

케이블길이

10m 기본제공

옵션사항

배터리(외장, 1pac, 16h), 압력게이지(0 ~ 10kg/cm2)



SIZE

 FLOW RANGE

FLANGE

치수도1

 최소

최대

 KS 10K

 유속(m/s)

유량

(m3/h)

유속(m/s)

유량

(m3/h)

L

D

C

N

 H

3A

 0.01

0.000

 13

 0.330

 140

90

65

4

226

5A

 0.01

0.000

 13

 0.918

 140

90

65

4

226

10A

 0.01

0.002

 13

 3.675

 140

90

65

4

226

15A

 0.01

0.006

 13

 8.268

 160

90

70

4

226

20A

 0.01

0.011

 13

 14.700

 160

100

75

4

226

25A

 0.01

0.017

 13

 22.969

 160

125

90

4

226

32A

 0.01

0.028

 13

 37.633

 200

135

100

4

226

40A

 0.01

0.045

 13

 58.801

 200

140

105

4

286

50A

 0.01

0.070

 13

 91.877

 200

200

120

4

250

65A

 0.01

0.119

 13

 155.272

 200

200

140

4

270

80A

 0.01

0.180

 13

 235.206

 200

200

150

8

280

100A

 0.01

0.282

 13

 367.510

 250

250

175

8

305

125A

 0.01

0.441

 13

 574.234

 250

250

210

8

343

150A

 0.01

0.636

 13

 826.897

 300

300

240

8

371

200A

 0.01

1.130

 13

 1470.040

 350

350

290

12

421

250A

 0.01

1.766

 13

 2296.937

 450

450

355

12

487

300A

 0.01

2.544

 13

 3307.590

 500

500

400

16

535

350A

 0.01

3.463

 13

 4501.997

 550

550

445

16

566

400A

 0.01

4.523

 13

 5880.160

 600

600

510

16

642

450A

 0.01

5.724

 13

 7442.077

 600

600

565

20

697

500A

 0.01

7.067

 13

 9187.750

 600

600

620

20

753

600A

 0.01

10.177

 13

 13230.360

 600

600

730

24

860

700A

 0.01

13.852

 13

 18007.990

 600

600

905

24

934





제품상세정보 제품사양 기술자료 제품Q&A 배경

제품상세정보 제품사양 기술자료 제품Q&A 배경


  전자 유량계는 왜 기름에는 사용 못하나요?





전자유량계는 전도도를 가진 유체가 통과할 경우에만 측정이 가능하기 때문에, 기름등의 유체에는 적용하지 못합니다. 단 슬러지등 고점도 수용성 액체에는 적용가능하나, 이 경우에는 부식등을 고려해서 내부 라이닝의 재질을 고려하셔야 합니다. 초순수의 경우에도 액체의 전도도를 고려해야 합니다. 기름등의 측정에는 오발기어식 또는 초음파 유량계를 검토하시기 바랍니다.


궁금하신 점에 대해 해당 분야의 전문가가 상담해드립니다.

제품문의 버튼을 누르시면 입력폼이 출력됩니다.
담당자의 이름을 클릭하시면 직통 번호를 확인하실 수 있습니다.

제품문의

일자 고객이름 분야 제목 결과 담당자
2023-01-27공인 *문의-기타 수질측정계 중금속
2023-01-18김성 *문의-기타 MP511 견적문의완료오은수
2023-01-12유용 *문의-기타 암모늄 측정기 견적완료정환균
2023-01-02심태 *문의-기타 pH 측정기 견적 및 문의완료정환균
2022-12-14유창 *문의-기타 견적서 요청드립니다.완료정환균
2022-12-14박신 *문의-기타 BOD 측정기 문의완료정환균
2022-11-28김명 *문의-기타 pH 농도계 초음파세정형 견적완료정환균
2022-11-24김동 *문의-기타 제품명과 MSDS 품명 불일치로완료정환균
2022-11-23이승 *문의-기타 TOC 검교정 여부 문의완료정환균
2022-11-22허은 *문의-기타 수분측정기 견적 의뢰완료오은수
NO.1
Remote,Electromagnetic Flowmeter,3A,PTFE,Titanium
  셋트일 경우엔 표준 부속품이 포함됨.
일부 사진만 표시될 수 있습니다.


  구성내역

분리형 전자유량계(3mm) 1unit

* 상대후렌지 별도.
