  유량계 >> 초음파 유량계 >> 설치형    모델 : KATflow150-K1E

소비자 가격 : 가격문의

재고여부 : 45일 이내

배 송 료 : 당사(선불), 고중량 제품 제외

담 당 자 : 계측센서기술영업부 02-6292-1000

제품사양 기술사양 제품문의





제품상세정보 제품사양 기술자료 제품Q&A 배경
특징
KATflow150 50mm~3000mm 측정


기능
파이프 외벽에 설치하므로 설치가 간편합니다. 옵션센서를 채택하면 매우 폭넓은 범위에 적용가능 합니다. Katflow 150 모델은 관경 50mm ~ 3000mm 또는 10mm ~ 250mm까지 파이프(MATAL, 플라스틱 등)에 적합합니다. -30 ~ 200℃까지 온도(옵션:온도확장가능)에서 유량을 측정할 수 있습니다.

현장에서 센서는 측정관(Pipe)의 외벽에 설치되고, 정밀한 측정으로 위하여 배관에 대한 자료는 계기의 프로그램에 의해서 상세히 입력이 가능합니다.
사용자의 편의를 위하여 프로그램은 메뉴에 따라 운영되는 형식으로 이루어져 있으며, 내장된 모든 기능이 프로그램에 의하여 제어가 가능합니다.

센서는 수평이나 수직으로 모두 설치가 가능하고, 비파괴로 센서를 파이프에 위에 얹은 후 묵어주는 것만으로 측정이 가능합니다. 본체는 현재유량과 적산유량, 유속을 동시에 표시가 가능합니다.


제품상세정보 제품사양 기술자료 제품Q&A 배경

환기(Wall mounting)

형식

Ultrasonic time difference correlation principle
마이크로 프로세서 내장

Turn down ratio

1/100

측정유체

Gaseous and solid content of medium: < 10% of volume

측정범위

0.01~25m/s

분해능

0.25mm/s

재현성

0.15% of measured value ±0.015m/s

정밀도

Flow velocity :

± 0.5% of velocity

Volume flow :
± 1∼3% of measured value depending on application
± 0.5% of measured value with process calibration

기능

현재유량, 적산유량, 유체유속표시

표시

LCD Graphic Display(128 ×64 dots), Backlit
현재 유량, 적산유량, 유속 표시

적용

1(one pair) 초음파 유량센서
< 옵션: 2(two pairs) 초음파 유량센서 / 다회선용 >

출력

*Isolated DC 0/4-20mA, Max 500Ω

*Digital Open Collector

방수등급

본체 IP 66 according EN 60529

전원

100 ~ 240VAC
옵션 : 18 ~ 36VDC

본체크기

237 (W ) × 258 (H) × 146 (D) mm
without cable glands
무게 :약 2.3kg

작용배관

금속관:

주철관, Ductile주철관, 강관, 각종피복강관, 수압철관, SUS관
수지관:
염화비닐관, FRP관, FRPM관, PVC관, PVDF관, PEEK관 등

표시단위

Volumetric flow rate:
m³/h, m³/min, m³/s, l/h, l/min, l/s, gpm, bls/d
Volume: m³, l, gal(US galons), bbl
Flow velocity: m/s, inch/s

사용언어

English, Danish, English,   German, French, Dutch,
Norwegian, Polish, Czech, Turkish

저장(옵션)

Internal data logger -
   Storage capacity : approx. 30,000 samples (128 kByte),
                     optional > 100,000 samples (512 kByte)
   Logging data : All measured and totalised values,
                            parameter sets

사용환경

조작가능 온도 : -10℃∼ 60℃



옵션 : Heat Quantity measurement, Sound Velocity measurement



검출기

센서형태

 Clamp on Sensor

측정원리

 Ultrasonic time difference correlation principle

정밀도

 Volume flow
 ± 1 ~ 3% of measured value depending on application.
 Flow Velocity
 ± 0.5% of measured value

재현성

 0.15% of measured value ± 0.01m/s

분해능

 0.25 mm/s

측정유속

0.01 ~ 25 m/s
Option: Calibration certificate Report (Full scale approx. 3.5 m/s, 5 or 7 points)

취부방식

 외부부착식 (Clamp-on)
 V법, Z법, W법으로 수평 또는 수직 설치

센서

 60 × 30 × 34 mm

재질

 Stainless steel

사용온도

 - 30℃ ~ 200℃

규격

 IP 66 acc. EN 60529
 옵션 : IP 67 or 68

케이블길이

 10m


제품상세정보 제품사양 기술자료 제품Q&A 배경

제품상세정보 제품사양 기술자료 제품Q&A 배경

궁금하신 점에 대해 해당 분야의 전문가가 상담해드립니다.

제품문의 버튼을 누르시면 입력폼이 출력됩니다.
담당자의 이름을 클릭하시면 직통 번호를 확인하실 수 있습니다.

제품문의

일자 고객이름 분야 제목 결과 담당자
2024-04-24신성 *문의-기타 탁도계 견적서를 받을 수 있완료영업부
2024-04-23신영 *기타 견적서 요청드립니다.추진영업부
2024-04-22박성 *기타 문의 : 추진영업부
2024-04-22최필 *기타 NTU SENSOR 견적문의추진영업부
2024-04-22강상 *기타 제품문의추진영업부
2024-04-19노태 *기타 문의추진영업부
2024-04-19김석 *기타 견적 문의 드립니다.완료영업부
2024-04-18김소 *기타 문의추진영업부
2024-04-18김민 *수질 견적요청완료영업부
2024-04-17김영 *기타 가격 문의드립니다.완료영업부
NO.1

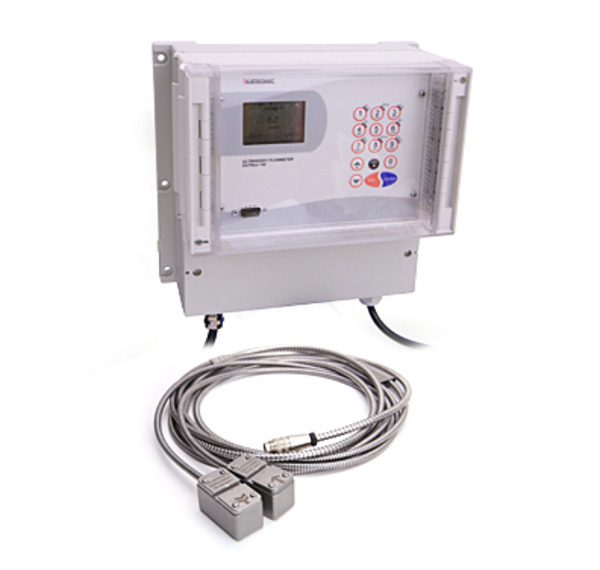

KF150 설치형 초음파 유량계
NO.2
초음파 외벽부착식 센서 & 케이블
NO.3
Current Output Board passive(Sink)(0/4~20mA)
NO.4
mounting fixture for K4X sensors
NO.5
초음파 유량계 악세서리
NO.6
With calibration Certificate, five point
NO.7
KATdata+ data download software
NO.8
JEEprom for sensor recognition.
NO.9
Accoustic coupling paste,-30 …. 130° C,100ml
NO.10
Oprerating Instruction KAT100 English
  본체이외에는 소모품입니다.
일부 사진만 표시될 수 있습니다.


  구성내역

KATFlow150 Transmitter/Transducer 1 ea
Transducer K1N(DN100 ∼ DN3000) 1 ea
Mounting fixture 1ea
five point, calibration certificate 1부
사용설명서 (영문) 1 ea
