  유량계 >> 임펠러 유량계 >> 센서228    모델 : 228PV-1.5

소비자 가격 : \675,000

재고여부 : 25일 이내

배 송 료 : 당사(선불), 고중량 제품 제외

담 당 자 :

제품사양 견적서 기술사양 제품문의




사진


제품상세정보 제품사양 기술자료 제품Q&A
특징
PVC Tee 파이프 1.5", 2", 3", 4".
정수,수돗물,식수 유량


적용분야
228PV PVC Tee 타입 센서는 정수,수돗물,식수등에 사용됩니다.

기능
본 센서는 비자성물질로된 6개의 날개로부터 유량을 얻는 독점 기술이 집약된 제품입니다. 4개의 날개날을 가진 일반적인 제품에 비해 앞방향으로 돌아내리는 힘이 좋고, 측정액체에 들어 있는 철 부스러기에 의해 오염받지 않습니다. 비자성방식이라 날개가 자석에 의해 끌리지 않기 때문에 소유량일지라도 안정적이고 반복적인 측정이 가능합니다. 철 또는 금속 파이프로 된 곳에서는 본 제품이 보다 중요하게 사용될 수 있습니다. 액체유량이 센서의 날개를 돌리면, 유량에 비례한 낮은 임피던스 DC 8V 방향파가 600M까지 증폭기 없이 전송됩니다. 모든 센서에는 기본적으로 Belden 9320(two conductor shield) cable이 공급됩니다.

제품상세정보 제품사양 기술자료 제품Q&A



정밀도 전체 범위에서 ±1%
선형도 ± 1%
반복성 ±0.3%
유속범위 0.3 - 9.1 m/Sec (1 - 30 Feet/Sec)
최대 내압 100PSI at 25 C
최대 온도 60 ℃
재질 임펠러 - Glass Reinfoced Nylon (옵션가능)
베아링 - Pennlon (옵션가능)
하우징 - PPS (옵션가능)
O-Ring - EPDM (옵션가능)
Tee : PVC

제품상세정보 제품사양 기술자료 제품Q&A
워드뷰어 엑셀뷰어 아래아한글뷰어 파워포인트뷰어 아크로벳리더뷰어


Series 200 & metal Tee & 228 PVC-Tee sensor 관련
사용설명서_200series_20020503

1M

새창 열기 저장하기 한글
사용설명서_220/225/226series_20010907

189K

새창 열기 저장하기 영어
사용설명서_228 PVC Tee series_20030705

179K

새창 열기 저장하기 영어
사용설명서_228series_20070101

530K

새창 열기 저장하기 영어
사용설명서_250/228 metal Tee series_20090501

442K

새창 열기 저장하기 영어
제품사양서_200series Analoge and Sacled pulse type_2001

57K

새창 열기 저장하기 영어
제품사양서_220seriesPVC_20020515

45K

새창 열기 저장하기 영어
제품사양서_220series_20010612

88K

새창 열기 저장하기 영어
제품사양서_225/226series_20020712

274K

새창 열기 저장하기 영어
제품사양서_228 PVC Tee series_20070904

91K

새창 열기 저장하기 영어
제품사양서_250 Brass Tee series_20020405

78K

새창 열기 저장하기 영어
제품사양서_250/228 metal Tee series_20090501

241K

새창 열기 저장하기 영어
제품사양서_Hot Tap Tool

62K

새창 열기 저장하기 영어
제품사양서_Mounting saddles_20020515

34K

새창 열기 저장하기 영어

임펠러 유량계 관련자료
유량vs유속 환산식 - 액체/체적유량

17K

새창 열기 저장하기 한글
임펠러가이드_Data Industrial_20090521

713K

새창 열기 저장하기 영어


제품상세정보 제품사양 기술자료 제품Q&A

궁금하신 점에 대해 해당 분야의 전문가가 상담해드립니다.

제품문의 버튼을 누르시면 입력폼이 출력됩니다.
담당자의 이름을 클릭하시면 직통 번호를 확인하실 수 있습니다.

제품문의

일자 고객이름 분야 제목 결과 담당자
2024-12-04김O숙기타 전기전도도 측정기CD-4306완료영업부
2024-12-04노O영기타 R-7501 Dissolved oxygen kit 재고문의완료영업부
2024-12-04김O희기타  문의완료영업부
2024-12-03전O람기타 재고문의 완료영업부
2024-12-02김O기타  문의완료영업부
2024-11-29이O비기타 아노다이징 두께, 분체도장 두께 측정기 문의완료영업부
2024-11-29조O희기타  견적서 문의접수영업부
2024-11-27정O태기타 TES-1380orp 전극 문의완료영업부
2024-11-26최O환기타  문의접수영업부
2024-11-26최O은기타  문의 단가 문의 드립니다.접수영업부
NO.1

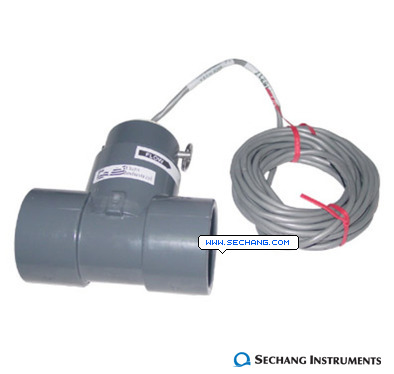

Flow sensor with SCH 80 PVC 1.5 inch tee
  셋트일 경우엔 표준 부속품이 포함됨.
일부 사진만 표시될 수 있습니다.


  구성내역

센서 with PVC Tee(1.5 inch) 1ea
