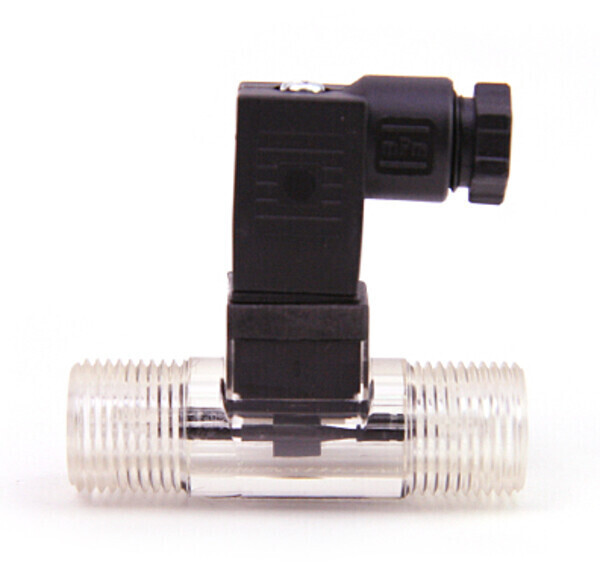

 특징 점도가 낮고 부식성이 없는 유체 적합하며, 소량 유량 측정, 터빈유량계, 최대 15LPM 적용분야 유체저항이 적은 저점도 액체, 이물질이 없는 유체 청정의 유체 기능 측정원리는 원통상의 유로속에 로터(회전날개)를 설치, 이것에 유체가 흐르면 통과하는 유체의 속도에 비례한 회전속도로 로터가 회전한다. 이 로터의 회전속도를 검출하여 유량을 구하는 원리이다. 로터의 응답이 빠르고 유량에 비례한 고분해능의 펄스신호가 얻어진다.
|
측정유량 |
1 ∼ 15 Litter / min |
|
측정정밀도 |
±3% |
|
재현성 |
0.5% |
|
최대 압력 |
25 bar |
|
동작 온도 |
-20 ∼ 100℃ |
|
출력 신호 |
Open collector NPN Pulse
K-Factor PPL= 2200
(PPL=Pulses /Liter) |
|
배관 사이즈 |
8 mm |
|
재질 |
Grilamid TR55(PA 12) |
|
연결부 |
3/8 Male |
Turbine meter Type Vision 관련 |
 |
|
|
|
|
|
|
터빈 유량계 관련자료 |
|
|
|
