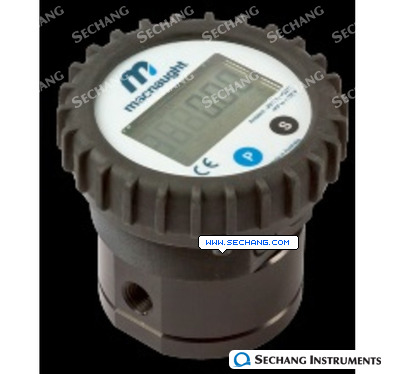

 특징 1/4 inch Oval gear flowmeter
유량범위:0.5-100 LPH
PR 12mm LC Display 적용분야 유조차(유조트럭), 연료 저장고, 포터블 연료 시스템, 바이오디젤 혼합 및 생산, 윤활유 혼합 및 투여, 작동유(유압유) 투여 및 시험, 보일러 및 발전기 연료 소비량, 채광차량/건설중기/군용차량 연료 소비량 등 기능 Macnaught(원산지:호주) fuel and oil meters
fuel과 oil 측정에 적합한 Positive displacement(PD) oval gear flowmeter
Oval Gear”(Rotor)의 회전에 의해 정해진 공간에 일정한 용량을 밀어내면서 측정하므로 Meter을 통과하는 모든 유체의 유량을 매우 정확하게 측정
유체가 가진 운동에너지에 의해, Meter 내부의 Rotor가 회전하게 되고, 이때 Rotor 내부에 장착된 자석이 상부의 Reed S/W와 접촉하거나 떨어질 때, 발생되는 접점신호를 읽어들여 유량 값을 계산
까다로운 환경에 적합한 견고한 디자인의 aluminium body 로 구성
베어링이 없는 고유의 rotor 디자인 채용으로 마모최소화, 저압력손실, 조용한 동작, 간단한 보수 및 수리, 마찰 감소
직관부가 필요없어 저유량, 맥동이 있는 flow, 점성이 있는 유체, 비전도성 액체에 적용가능
|
유량범위 |
2 ∼ 100 Liter / Hour (below 5
cPs)
0.5∼ 100 Liter / Hour (above 5 cPs) |
|
정밀도 |
±0.5% of reading |
|
재현성 |
±0.03% |
|
최대 동작
압력 |
68 BAR / 1000 PSI / 6895 kPa |
|
최대 동작
온도 |
60 ℃ ( 140 ℉) |
|
최소 동작
온도 |
-20 ℃ ( -4 ℉) |
|
Body 재질 |
Aluminium |
|
Rotor 재질 |
PPS |
|
Bushing 재질 |
No bushes |
|
Seal(O-rings) 재질 |
FKM (Viton®) |
|
최대점도 |
1,000 Centipoise |
|
PULSER |
12mm
LC Display
|
|
출력 : Pulses /
Liter |
1000 pulse per liter
(Flowmeter
Data Plate 참조)
|
|
Port Size |
1/4" BSP(Rp) or NPT |
|
권장스트레이너사이즈 |
200 Mesh |
|
PR 12mm LC Display (Type : D) |
|
설치 |
일체형 |
|
디스플레이 |
순시유량,적산유량(리셋가능),누적적산유량(리셋불가능) |
|
출력 |
N/A |
|
재질 |
Polypropylene |
|
IP 규격 |
IP 67 |
|
케이블 엔트리 |
2 x 12mm (blind) |
|
전원공급 |
3V Lithium 건전지 |
Remark. 1) 상세
spec. 은 "Technical Specifications" 자료 참조.
Remark. 2) Flowmeter 전단에 반드시 200mesh 이상의 strainer를 설치하여, flowmeter를
보호해야 합니다.
